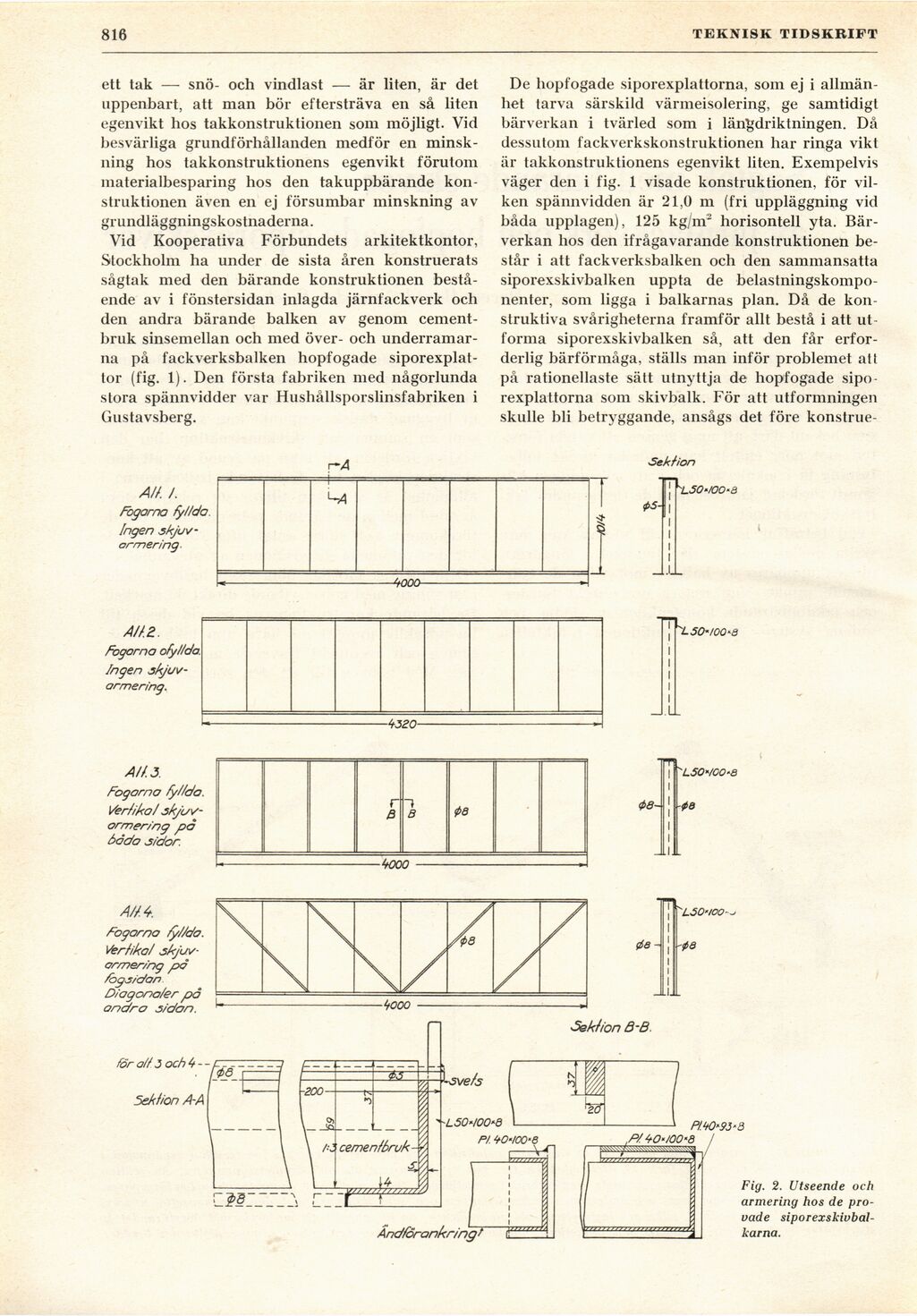

Full resolution (JPEG) - On this page / på denna sida - H. 34. 24 augusti 1946 - Sågtak med bärande skivor av järnfackverk och hopfogade siporexskivor, av Henrik Nylander
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
816
TEKNISK TIDSKRIFT
ett tak — snö- och vindlast — är liten, är det
uppenbart, att man bör eftersträva en så liten
egenvikt hos takkonstruktionen som möjligt. Vid
besvärliga grundförhållanden medför en
minskning hos takkonstruktionens egenvikt förutom
materialbesparing hos den takuppbärande
konstruktionen även en ej försumbar minskning av
grundläggningskostnaderna.
Vid Kooperativa Förbundets arkitektkontor,
Stockholm ha under de sista åren konstruerats
sågtak med den bärande konstruktionen
bestående av i fönstersidan inlagda järnfackverk och
den andra bärande balken av genom
cementbruk sinsemellan och med över- och
underramarna på fackverksbalken hopfogade
siporexplat-tor (fig. 1). Den första fabriken med någorlunda
stora spännvidder var Hushållsporslinsfabriken i
Gustavsberg.
De hopfogade siporexplattorna, som ej i
allmänhet tarva särskild värmeisolering, ge samtidigt
bärverkan i tvärled som i längdriktningen. Då
dessutom fackverkskonstruktionen har ringa vikt
är takkonstruktionens egenvikt liten. Exempelvis
väger den i fig. 1 visade konstruktionen, för
vilken spännvidden är 21,0 m (fri uppläggning vid
båda upplagen), 125 kg/m2 horisontell yta.
Bär-verkan hos den ifrågavarande konstruktionen
består i att fackverksbalken och den sammansatta
siporexskivbalken uppta de
belastningskomponenter, som ligga i balkarnas plan. Då de
konstruktiva svårigheterna framför allt bestå i att
utforma siporexskivbalken så, att den får
erforderlig bärförmåga, ställs man inför problemet att
på rationellaste sätt utnyttja de hopfogade
siporexplattorna som skivbalk. För att utformningen
skulle bli betryggande, ansågs det före konstrue-
Fig. 2. Utseende och
armering hos de
provade siporexskivbal-karna.
