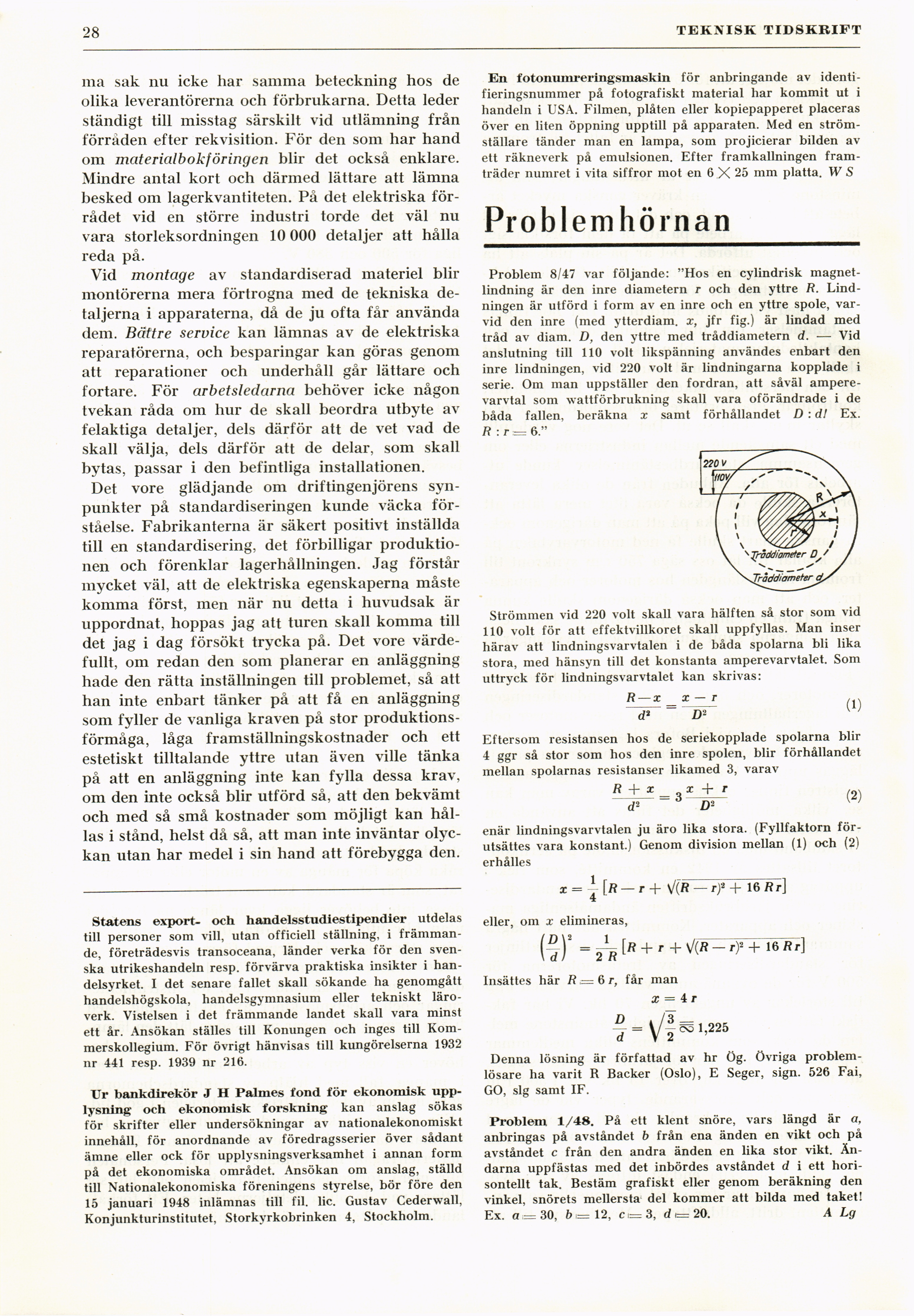

28
TEKNISK TIDSKRIFT
ma sak nu icke har samma beteckning hos de
olika leverantörerna och förbrukarna. Detta leder
ständigt till misstag särskilt vid utlämning från
förråden efter rekvisition. För den som har hand
om materialbokföringen blir det också enklare.
Mindre antal kort och därmed lättare att lämna
besked om lagerkvantiteten. På det elektriska
förrådet vid en större industri torde det väl nu
vara storleksordningen 10 000 detaljer att hålla
reda på.
Vid montage av standardiserad materiel blir
montörerna mera förtrogna med de tekniska
detaljerna i apparaterna, då de ju ofta får använda
dem. Bättre service kan lämnas av de elektriska
reparatörerna, och besparingar kan göras genom
att reparationer och underhåll går lättare och
fortare. För arbetsledarna behöver icke någon
tvekan råda om hur de skall beordra utbyte av
felaktiga detaljer, dels därför att de vet vad de
skall välja, dels därför att de delar, som skall
bytas, passar i den befintliga installationen.
Det vore glädjande om driftingenjörens
synpunkter på standardiseringen kunde väcka
förståelse. Fabrikanterna är säkert positivt inställda
till en standardisering, det förbilligar
produktionen och förenklar lagerhållningen. Jag förstår
mycket väl, att de elektriska egenskaperna måste
komma först, men när nu detta i huvudsak är
uppordnat, hoppas jag att turen skall komma till
det jag i dag försökt trycka på. Det vore
värdefullt, om redan den som planerar en anläggning
hade den rätta inställningen till problemet, så att
han inte enbart tänker på att få en anläggning
som fyller de vanliga kraven på stor
produktionsförmåga, låga framställningskostnader och ett
estetiskt tilltalande yttre utan även ville tänka
på att en anläggning inte kan fylla dessa krav,
om den inte också blir utförd så, att den bekvämt
och med så små kostnader som möjligt kan
hållas i stånd, helst då så, att man inte inväntar
olyckan utan har medel i sin hand att förebygga den.
Statens export- och handelsstudiestipendier utdelas
till personer som vill, utan officiell ställning, i
främmande, företrädesvis transoceana, länder verka för den
svenska utrikeshandeln resp. förvärva praktiska insikter i
handelsyrket. I det senare fallet skall sökande ha genomgått
handelshögskola, handelsgymnasium eller tekniskt
läroverk. Vistelsen i det främmande landet skall vara minst
ett år. Ansökan ställes till Konungen och inges till
Kommerskollegium. För övrigt hänvisas till kungörelserna 1932
nr 441 resp. 1939 nr 216.
Ur bankdirekör J H Palmes fond för ekonomisk
upplysning- och ekonomisk forskning kan anslag sökas
för skrifter eller undersökningar av nationalekonomiskt
innehåll, för anordnande av föredragsserier över sådant
ämne eller ock för upplysningsverksamhet i annan form
på det ekonomiska området. Ansökan om anslag, ställd
till Nationalekonomiska föreningens styrelse, bör före den
15 januari 1948 inlämnas till fil. lic. Gustav Cederwall,
Konjunkturinstitutet, Storkyrkobrinken 4, Stockholm.
En fotonumreringsmaskin för anbringande av
identifieringsnummer på fotografiskt material har kommit ut i
handeln i USA. Filmen, plåten eller kopiepapperet placeras
över en liten öppning upptill på apparaten. Med en
ström-ställare tänder man en lampa, som projicierar bilden av
ett räkneverk på emulsionen. Efter framkallningen
framträder numret i vita siffror mot en 6 X 25 mm platta. W S
Problemhörnan
Problem 8/47 var följande: "Hos en cylindrisk
magnetlindning är den inre diametern r och den yttre R.
Lindningen är utförd i form av en inre och en yttre spole,
varvid den inre (med ytterdiam. x, jfr fig.) är lindad med
tråd av diam. D, den yttre med tråddiametern d. — Vid
anslutning till 110 voit likspänning användes enbart den
inre lindningen, vid 220 voit är lindningarna kopplade i
serie. Om man uppställer den fordran, att såväl
amperevarvtal som wattförbrukning skall vara oförändrade i de
båda fallen, beräkna x samt förhållandet D : dl Ex.
R : r := 6."
Strömmen vid 220 voit skall vara hälften så stor som vid
110 voit för att effektvillkoret skall uppfyllas. Man inser
härav att lindningsvarvtalen i de båda spolarna bli lika
stora, med hänsyn till det konstanta amperevarvtalet. Som
uttryck för lindningsvarvtalet kan skrivas:
R—x x—r
d2
D2
(1)
Eftersom resistansen hos de seriekopplade spolarna blir
4 ggr så stor som hos den inre spolen, blir förhållandet
mellan spolarnas resistanser likamed 3, varav
R + x x + t
d2 fl2
(2)
enär lindningsvarvtalen ju äro lika stora. (Fyllfaktorn
för-utsättes vara konstant.) Genom division mellan (1) och (2)
erhålles
x = y [fl — t + v’(ß — Tf + 16 Rr]
eller, om x elimineras,
T = 2 R + r + 16 Rr]
Insättes här R ,= 6 r, får man
x = 4 t
Denna lösning är författad av hr Ög. övriga
problem-lösare ha varit R Backer (Oslo), E Seger, sign. 526 Fai,
GO, sig samt IF.
Problem 1/48. På ett klent snöre, vars längd är er,
anbringas på avståndet b från ena änden en vikt och på
avståndet c från den andra änden en lika stor vikt.
Ändarna uppfästas med det inbördes avståndet d i ett
horisontellt tak. Bestäm grafiskt eller genom beräkning den
vinkel, snörets mellersta del kommer att bilda med taket!
Ex. a.= 30, b i= 12, c.= 3, d .= 20. A Lg
