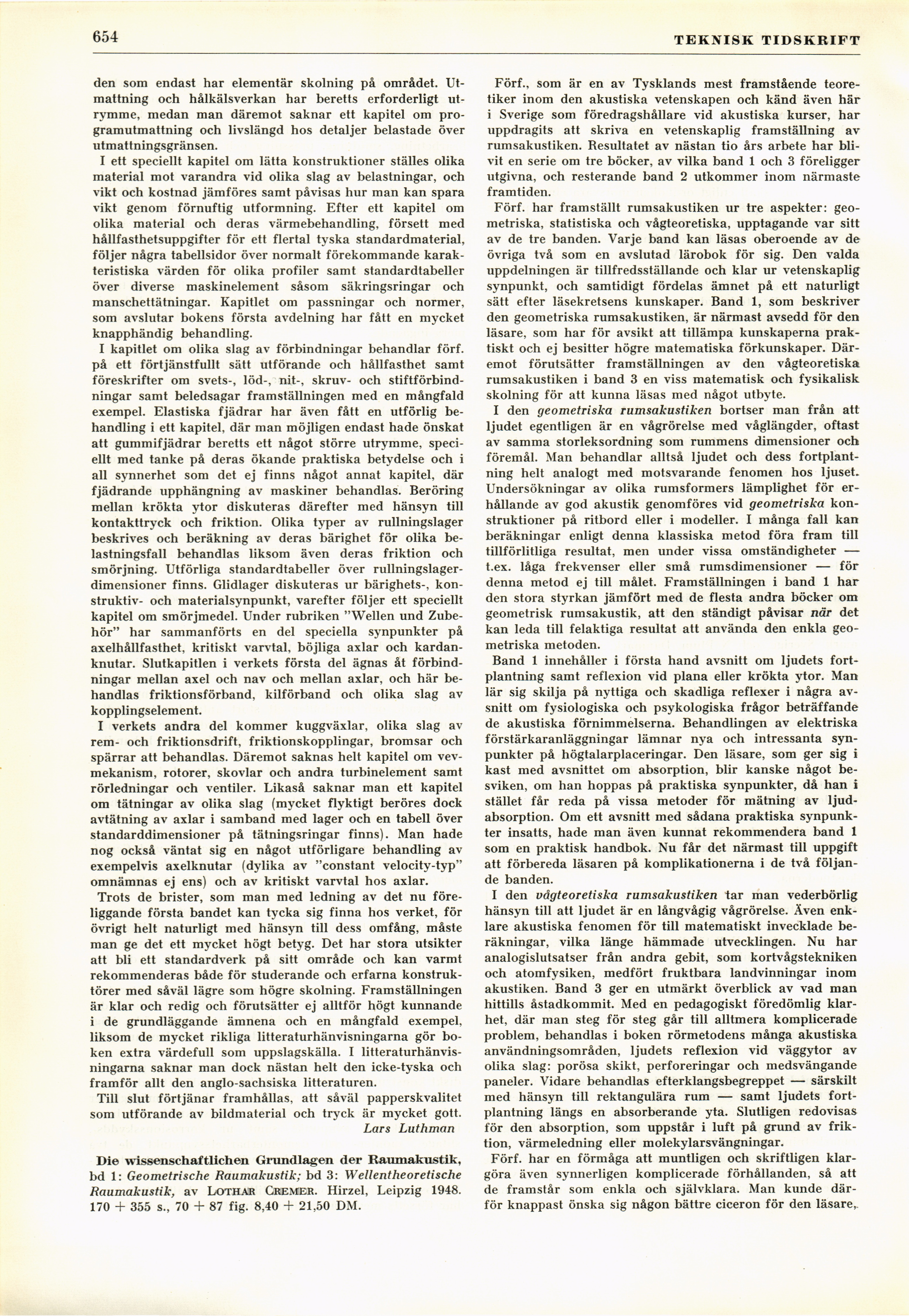

Full resolution (JPEG) - On this page / på denna sida - H. 30. 25 augusti 1951 - Böcker - Maschinenelemente, av Lars Luthman - Die wissenschaftlichen Grundlagen der Raumakustik, bd 1 & 3, av Ove Brandt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
’64
TEKNISK TIDSKRIFT
den som endast har elementär skolning på området.
Utmattning och hålkälsverkan har beretts erforderligt
utrymme, medan man däremot saknar ett kapitel om
programutmattning och livslängd hos detaljer belastade över
utmattningsgränsen.
I ett speciellt kapitel om lätta konstruktioner ställes olika
material mot varandra vid olika slag av belastningar, och
vikt och kostnad jämföres samt påvisas hur man kan spara
vikt genom förnuftig utformning. Efter ett kapitel om
olika material och deras värmebehandling, försett med
hållfasthetsuppgifter för ett flertal tyska standardmaterial,
följer några tabellsidor över normalt förekommande
karakteristiska värden för olika profiler samt standardtabeller
över diverse maskinelement såsom säkringsringar och
manschettätningar. Kapitlet om passningar och normer,
som avslutar bokens första avdelning har fått en mycket
knapphändig behandling.
I kapitlet om olika slag av förbindningar behandlar förf.
på ett förtjänstfullt sätt utförande och hållfasthet samt
föreskrifter om svets-, löd-, nit-, skruv- och
stiftförbindningar samt beledsagar framställningen med en mångfald
exempel. Elastiska fjädrar har även fått en utförlig
behandling i ett kapitel, där man möjligen endast hade önskat
att gummifjädrar beretts ett något större utrymme,
speciellt med tanke på deras ökande praktiska betydelse och i
all synnerhet som det ej finns något annat kapitel, där
fjädrande upphängning av maskiner behandlas. Beröring
mellan krökta ytor diskuteras därefter med hänsyn till
kontakttryck och friktion. Olika typer av rullningslager
beskrives och beräkning av deras bärighet för olika
belastningsfall behandlas liksom även deras friktion och
smörjning. Utförliga standardtabeller över
rullningslager-dimensioner finns. Glidlager diskuteras ur bärighets-,
konstruktiv- och materialsynpunkt, varefter följer ett speciellt
kapitel om smörjmedel. Under rubriken "Wellen und
Zube-hör" har sammanförts en del speciella synpunkter på
axelhållfasthet, kritiskt varvtal, böjliga axlar och
kardanknutar. Slutkapitlen i verkets första del ägnas åt
förbindningar mellan axel och nav och mellan axlar, och här
behandlas friktionsförband, kilförband och olika slag av
kopplingselement.
I verkets andra del kommer kuggväxlar, olika slag av
rem- och friktionsdrift, friktionskopplingar, bromsar och
spärrar att behandlas. Däremot saknas helt kapitel om
vevmekanism, rotorer, skövlar och andra turbinelement samt
rörledningar och ventiler. Likaså saknar man ett kapitel
om tätningar av olika slag (mycket flyktigt beröres dock
avtätning av axlar i samband med lager och en tabell över
standarddimensioner på tätningsringar finns). Man hade
nog också väntat sig en något utförligare behandling av
exempelvis axelknutar (dylika av "constant velocity-typ"
omnämnas ej ens) och av kritiskt varvtal hos axlar.
Trots de brister, som man med ledning av det nu
föreliggande första bandet kan tycka sig finna hos verket, för
övrigt helt naturligt med hänsyn till dess omfång, måste
man ge det ett mycket högt betyg. Det har stora utsikter
att bli ett standardverk på sitt område och kan varmt
rekommenderas både för studerande och erfarna
konstruktörer med såväl lägre som högre skolning. Framställningen
är klar och redig och förutsätter ej alltför högt kunnande
i de grundläggande ämnena och en mångfald exempel,
liksom de mycket rikliga litteraturhänvisningarna gör
boken extra värdefull som uppslagskälla. I
litteraturhänvisningarna saknar man dock nästan helt den icke-tyska och
framför allt den anglo-sachsiska litteraturen.
Till slut förtjänar framhållas, att såväl papperskvalitet
som utförande av bildmaterial och tryck är mycket gott.
Lars Luthman
Die wissenschaftlichen Grundlagen der Raumakustik,
bd 1: Geometrische Raumakustik; bd 3: Wellentheoretische
Raumakustik, av Lothair Cremer. Hirzel, Leipzig 1948.
170 + 355 s., 70 + 87 fig. 8,40 + 21,50 DM.
Förf., som är en av Tysklands mest framstående
teoretiker inom den akustiska vetenskapen och känd även här
i Sverige som föredragshållare vid akustiska kurser, har
uppdragits att skriva en vetenskaplig framställning av
rumsakustiken. Resultatet av nästan tio års arbete har
blivit en serie om tre böcker, av vilka band 1 och 3 föreligger
utgivna, och resterande band 2 utkommer inom närmaste
framtiden.
Förf. har framställt rumsakustiken ur tre aspekter:
geometriska, statistiska och vågteoretiska, upptagande var sitt
av de tre banden. Varje band kan läsas oberoende av de
övriga två som en avslutad lärobok för sig. Den valda
uppdelningen är tillfredsställande och klar ur vetenskaplig
synpunkt, och samtidigt fördelas ämnet på ett naturligt
sätt efter läsekretsens kunskaper. Band 1, som beskriver
den geometriska rumsakustiken, är närmast avsedd för den
läsare, som har för avsikt att tillämpa kunskaperna
praktiskt och ej besitter högre matematiska förkunskaper.
Däremot förutsätter framställningen av den vågteoretiska
rumsakustiken i band 3 en viss matematisk och fysikalisk
skolning för att kunna läsas med något utbyte.
I den geometriska rumsakustiken bortser man från att
ljudet egentligen är en vågrörelse med våglängder, oftast
av samma storleksordning som rummens dimensioner och
föremål. Man behandlar alltså ljudet och dess
fortplantning helt analogt med motsvarande fenomen hos ljuset.
Undersökningar av olika rumsformers lämplighet för
erhållande av god akustik genomföres vid geometriska
konstruktioner på ritbord eller i modeller. I många fall kan
beräkningar enligt denna klassiska metod föra fram till
tillförlitliga resultat, men under vissa omständigheter —
t.ex. låga frekvenser eller små rumsdimensioner — för
denna metod ej till målet. Framställningen i band 1 har
den stora styrkan jämfört med de flesta andra böcker om
geometrisk rumsakustik, att den ständigt påvisar när det
kan leda till felaktiga resultat att använda den enkla
geometriska metoden.
Band 1 innehåller i första hand avsnitt om ljudets
fortplantning samt reflexion vid plana eller krökta ytor. Man
lär sig skilja på nyttiga och skadliga reflexer i några
avsnitt om fysiologiska och psykologiska frågor beträffande
de akustiska förnimmelserna. Behandlingen av elektriska
förstärkaranläggningar lämnar nya och intressanta
synpunkter på högtalarplaceringar. Den läsare, som ger sig i
kast med avsnittet om absorption, blir kanske något
besviken, om han hoppas på praktiska synpunkter, då han i
stället får reda på vissa metoder för mätning av
ljudabsorption. Om ett avsnitt med sådana praktiska
synpunkter insatts, hade man även kunnat rekommendera band 1
som en praktisk handbok. Nu får det närmast till uppgift
att förbereda läsaren på komplikationerna i de två
följande banden.
I den vågteoretiska rumsakustiken tar man vederbörlig
hänsyn till att ljudet är en långvågig vågrörelse. Även
enklare akustiska fenomen för till matematiskt invecklade
beräkningar, vilka länge hämmade utvecklingen. Nu har
analogislutsatser från andra gebit, som kortvågstekniken
och atomfysiken, medfört fruktbara landvinningar inom
akustiken. Band 3 ger en utmärkt överblick av vad man
hittills åstadkommit. Med en pedagogiskt föredömlig
klarhet, där man steg för steg går till alltmera komplicerade
problem, behandlas i boken rörmetodens många akustiska
användningsområden, ljudets reflexion vid väggytor av
olika slag: porösa skikt, perforeringar och medsvängande
paneler. Vidare behandlas efterklangsbegreppet — särskilt
med hänsyn till rektangulära rum — samt ljudets
fortplantning längs en absorberande yta. Slutligen redovisas
för den absorption, som uppstår i luft på grund av
friktion, värmeledning eller molekylarsvängningar.
Förf. har en förmåga att muntligen och skriftligen
klargöra även synnerligen komplicerade förhållanden, så att
de framstår som enkla och självklara. Man kunde
därför knappast önska sig någon bättre ciceron för den läsare,.
