’64
TEKNISK TIDSKRIFT

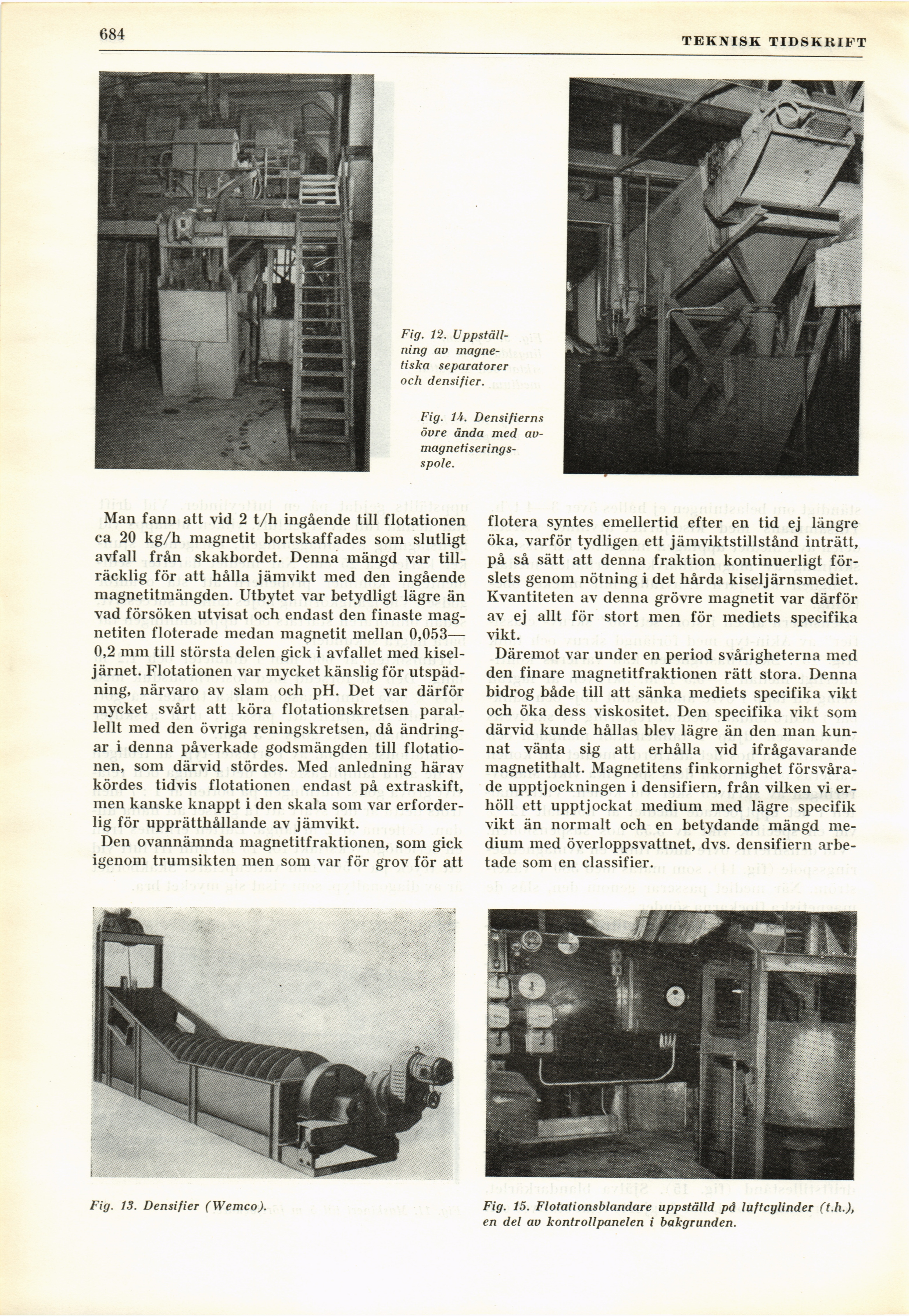

Fig. 12.
Uppställning av
magnetiska separatorer
och densifier.
Fig. 14. Densifierns
övre ända med
av-magnetiserings-spole.
Man fann att vid 2 t/h ingående till flotationen
ca 20 kg/h magnetit bortskaffades som slutligt
avfall från skakbordet. Denna mängd var
tillräcklig för att hålla jämvikt med den ingående
magnetitmängden. Utbytet var betydligt lägre än
vad försöken utvisat och endast den finaste
magnetiten floterade medan magnetit mellan 0,053—
0,2 mm till största delen gick i avfallet med
kisel-järnet. Flotationen var mycket känslig för
utspädning, närvaro av siam och pH. Det var därför
mycket svårt att köra flotationskretsen
parallellt med den övriga reningskretsen, då
ändringar i denna påverkade godsmängden till
flotationen, som därvid stördes. Med anledning härav
kördes tidvis flotationen endast på extraskift,
men kanske knappt i den skala som var
erforderlig för upprätthållande av jämvikt.
Den ovannämnda magnetitfraktionen, som gick
igenom trumsikten inen som var för grov för att
Fig. 13. Densifier (Wemco).
flotera syntes emellertid efter en tid ej längre
öka, varför tydligen ett jämviktstillstånd inträtt,
på så sätt att denna fraktion kontinuerligt
förslets genom nötning i det hårda kiseljärnsmediet.
Kvantiteten av denna grövre magnetit var därför
av ej allt för stort men för mediets specifika
vikt.
Däremot var under en period svårigheterna med
den finare magnetitfraktionen rätt stora. Denna
bidrog både till att sänka mediets specifika vikt
och öka dess viskositet. Den specifika vikt som
därvid kunde hållas blev lägre än den man
kunnat vänta sig att erhålla vid ifrågavarande
magnetithalt. Magnetitens finkornighet
försvårade upptjockningen i densifiern, från vilken vi
erhöll ett upptjockat medium med lägre specifik
vikt än normalt och en betydande mängd
medium med överloppsvattnet, dvs. densifiern
arbetade som en classifier.
Fig. 15. Flotationsblandare uppställd på luftcylinder (t.h.),
en del av kontrollpanelen i bakgrunden.
