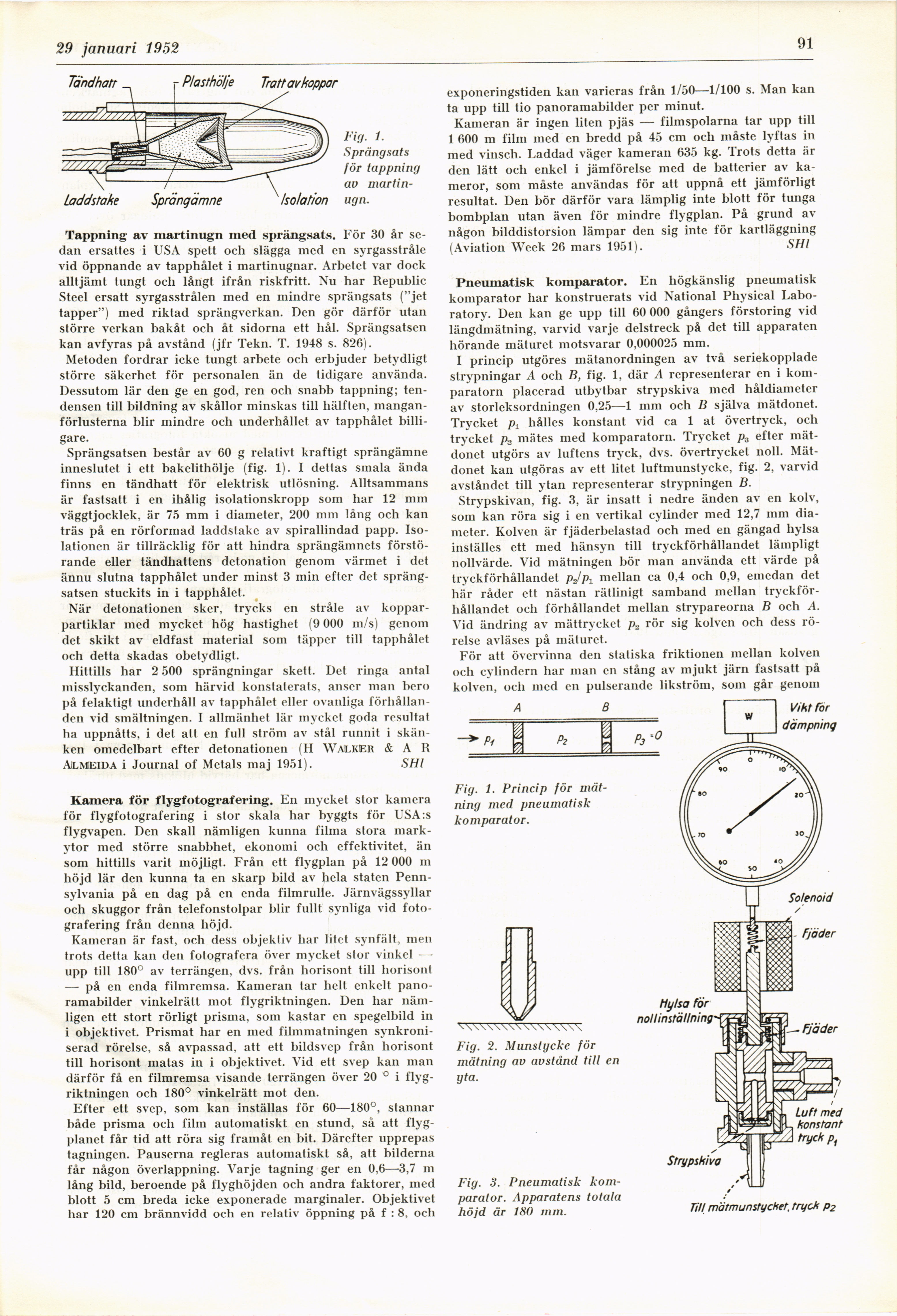

15 januari 1952
91
Fig. 1.
Sprängsats
för tappning
av
martinugn.
Tappning av martinugn ined sprängsats. För 30 år
sedan ersattes i USA spett och slägga med en syrgasstråle
vid öppnande av tapphålet i martinugnar. Arbetet var dock
alltjämt tungt och långt ifrån riskfritt. Nu har Republic
Steel ersatt syrgasstrålen med en mindre sprängsats ("jet
tapper") med riktad sprängverkan. Den gör därför utan
större verkan bakåt och åt sidorna ett hål. Sprängsatsen
kan avfyras på avstånd (jfr Tekn. T. 1948 s. 826).
Metoden fordrar icke tungt arbete och erbjuder betydligt
större säkerhet för personalen än de tidigare använda.
Dessutom lär den ge en god, ren och snabb tappning;
tendensen till bildning av skållor minskas till hälften,
manganförlusterna blir mindre och underhållet av tapphålet
billigare.
Sprängsatsen består av 60 g relativt kraftigt sprängämne
inneslutet i ett bakelithölje (fig. 1). I dettas smala ända
finns en tändhatt för elektrisk utlösning. Alltsammans
är fastsatt i en ihålig isolationskropp som har 12 mm
väggtjocklek, är 75 mm i diameter, 200 mm lång och kan
träs på en rörformad laddstake av spirallindad papp.
Isolationen är tillräcklig för att hindra sprängämnets
förstörande eller tändhattens detonation genom värmet i det
ännu slutna tapphålet under minst 3 min efter det
sprängsatsen stuckits in i tapphålet.
När detonationen sker, trycks en stråle av
kopparpartiklar med mycket hög hastighet (9 000 m/s) genom
det skikt av eldfast material som täpper till tapphålet
och detta skadas obetydligt.
Hittills har 2 500 sprängningar skett. Det ringa antal
misslyckanden, som härvid konstaterats, anser man bero
på felaktigt underhåll av tapphålet eller ovanliga
förhållanden vid smältningen. I allmänhet lär mycket goda resultat
ha uppnåtts, i det att en full ström av stål runnit i
skänken omedelbart efter detonationen (H Walker & A R
Almieida i Journal of Metals maj 1951). SHl
Kamera för flygfotografering. En mycket stor kamera
för flygfotografering i stor skala har byggts för USA:s
flygvapen. Den skall nämligen kunna filma stora
markytor med större snabbhet, ekonomi och effektivitet, än
som hittills varit möjligt. Från ett flygplan på 12 000 m
höjd lär den kunna ta en skarp bild av hela staten
Pennsylvania på en dag på en enda filmrulle. Järnvägssyllar
och skuggor från telefonstolpar blir fullt synliga vid
fotografering från denna höjd.
Kameran är fast, och dess objektiv har litet synfält, men
trots detta kan den fotografera över mycket stor vinkel —
upp till 180° av terrängen, dvs. från horisont till horisont
— på en enda filmremsa. Kameran tar helt enkelt
panoramabilder vinkelrätt mot flygriktningen. Den har
nämligen ett stort rörligt prisma, som kastar en spegelbild in
i objektivet. Prismat har en med filmmatningen
synkroniserad rörelse, så avpassad, att ett bildsvep från horisont
till horisont matas in i objektivet. Vid ett svep kan man
därför få en filmremsa visande terrängen över 20 ° i
flyg-riktningen och 180° vinkelrätt mot den.
Efter ett svep, som kan inställas för 60—480°, stannar
både prisma och film automatiskt en stund, så att
flygplanet får tid att röra sig framåt en bit. Därefter upprepas
tagningen. Pauserna regleras automatiskt så, att bilderna
får någon överlappning. Varje tagning ger en 0,6—3,7 m
lång bild, beroende på flyghöjden och andra faktorer, med
blott 5 cm breda icke exponerade marginaler. Objektivet
har 120 cm brännvidd och en relativ öppning på f : 8, och
exponeringstiden kan varieras från 1/50—1/100 s. Man kan
ta upp till tio panoramabilder per minut.
Kameran är ingen liten pjäs — filmspolarna tar upp till
1 600 m film med en bredd på 45 cm och måste lyftas in
med vinsch. Laddad väger kameran 635 kg. Trots detta är
den lätt och enkel i jämförelse med de batterier av
kameror, som måste användas för att uppnå ett jämförligt
resultat. Den bör därför vara lämplig inte blott för tunga
bombplan utan även för mindre flygplan. På grund
av-någon bilddistorsion lämpar den sig inte för kartläggning
(Aviation Week 26 mars 1951). SHl
Pneumatisk komparator. En högkänslig pneumatisk
komparator har konstruerats vid National Physical
Labo-ratory. Den kan ge upp till 60 000 gångers förstoring vid
längdmätning, varvid varje delstreck på det till apparaten
hörande mäturet motsvarar 0,000025 mm.
I princip utgöres mätanordningen av två seriekopplade
strypningar A och B, fig. 1, där A representerar en i
kom-paratorn placerad utbytbar strypskiva med håldiameter
av storleksordningen 0,25—1 mm och B själva mätdonet.
Trycket p1 hålles konstant vid ca 1 at övertryck, och
trycket p2 mätes med komparatorn. Trycket pa efter
mätdonet utgörs av luftens tryck, dvs. övertrycket noll.
Mätdonet kan utgöras av ett litet luftmunstycke, fig. 2, varvid
avståndet till ytan representerar strypningen B.
Strypskivan, fig. 3, är insatt i nedre änden av en kolv,
som kan röra sig i en vertikal cylinder med 12,7 mm
diameter. Kolven är fjäderbelastad och med en gängad hylsa
inställes ett med hänsyn till tryckförhållandet lämpligt
nollvärde. Vid mätningen bör man använda ett värde på
tryckförhållandet p2/p1 mellan ca 0,4 och 0,9, emedan det
här råder ett nästan rätlinigt samband mellan
tryckförhållandet och förhållandet mellan strypareorna B och A.
Vid ändring av mättrycket p.2 rör sig kolven och dess
rörelse avläses på mäturet.
För att övervinna den statiska friktionen mellan kolven
och cylindern har man en stång av mjukt järn fastsatt på
kolven, och med en pulserande likström, som går genom
Fig. 1. Princip för
mätning med pneumatisk
komparator.
Fig. 2. Munstycke för
mätning av avstånd till en
yta.
Fig. 3. Pneumatisk
komparator. Apparatens totala
höjd är 180 mm.
