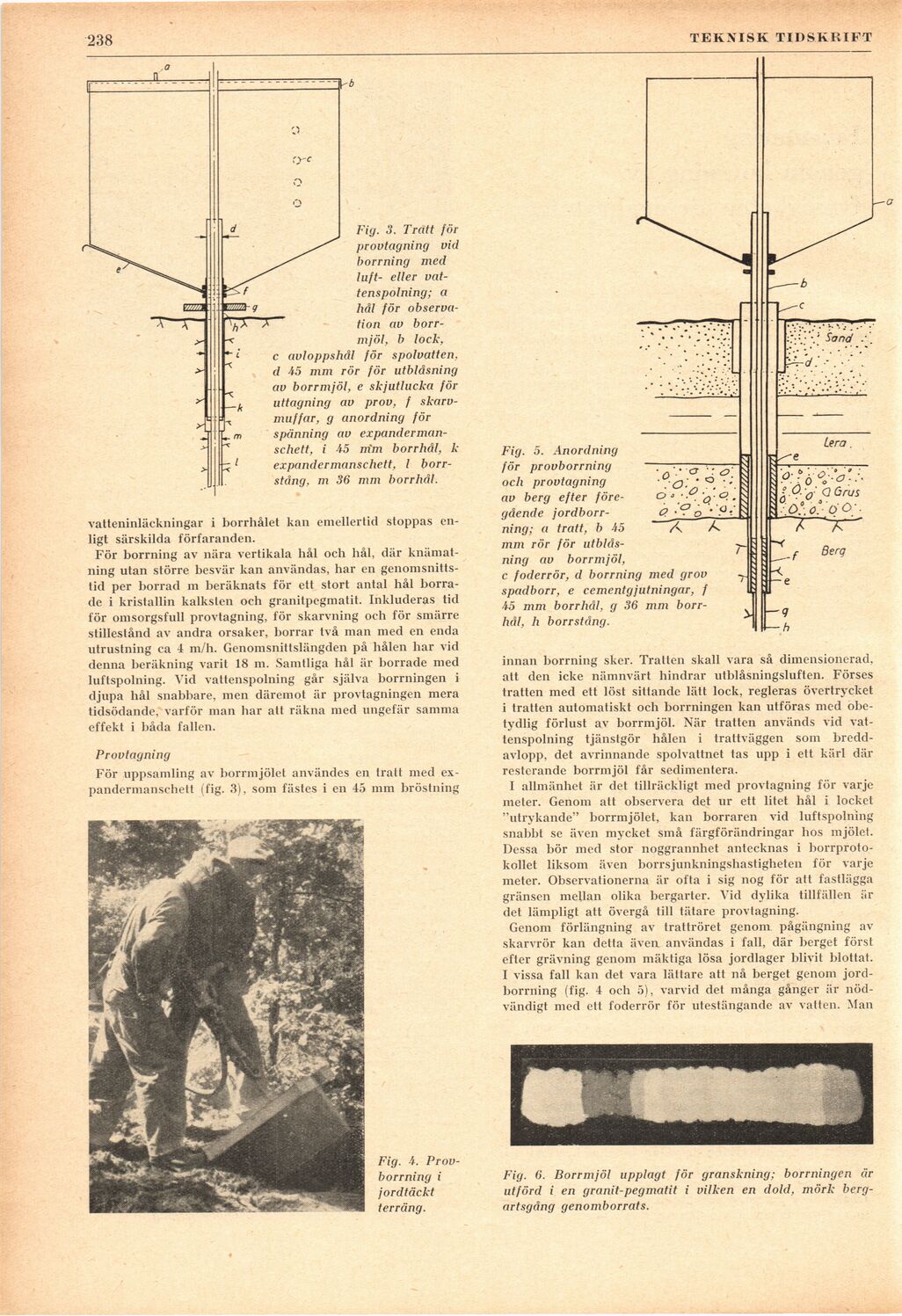

238
TEKNISK TIDSKRIFT
Fig. 3. Tratt för
provtagning vid
borrning med
luft- eller
vattenspolning; a
hål för
observation av
borrmjöl, b lock,
avloppshål för spolvatten.
45 mm rör för utblåsning
av borrmjöl, e skjutlucka för
uttagning av prov, f
skarv-muffar, g anordning för
spänning av
expanderman-schett, i 45 m’m borrhål, k
expandermanschett, l
borrstång, m 36 mm borrhål.
vatteninläckningar i borrhålet kan emellertid stoppas
enligt särskilda förfaranden.
För borrning av nära vertikala hål och hål, där
knämatning utan större besvär kan användas, har en
genomsnittstid per borrad m beräknats för ett stort antal hål
borrade i kristallin kalksten och granitpegmatit. Inkluderas tid
för omsorgsfull provtagning, för skarvning och för smärre
stillestånd av andra orsaker, borrar två man med en enda
utrustning ca 4 m/h. Genomsnittslängden på hålen har vid
denna beräkning varit 18 m. Samtliga hål iir borrade med
luftspolning. Vid vattenspolning går själva borrningen i
djupa hål snabbare, men däremot är provtagningen mera
tidsödande, varför man har att räkna med ungefär samma
effekt i båda fallen.
Provtagning
För uppsamling av borrmjölet användes en tratt med
ex-pandermanschett (fig. 3), som fästes i en 45 mm bröstning
Fig. 4.
Provborrning i
jordtäckt
terräng.
Fig. 5. Anordning
för provborrning
och provtagning
av berg efter
föregående jordborrning; a tratt, b 45
mm rör för
utblåsning av borrmjöl,
c foderrör, d borrning med grov
spadborr, e cementgjutningar, f
45 mm borrhål, g 36 mm
borrhål, h borrstång.
innan borrning sker. Tratten skall vara så dimensionerad,
att den icke nämnvärt hindrar utblåsningsluften. Förses
tratten med ett löst sittande lätt lock, regleras övertrycket
i tratten automatiskt och borrningen kan utföras med
obetydlig förlust av borrmjöl. När tratten används vid
vattenspolning tjänstgör hålen i trattväggen som
breddavlopp, det avrinnande spolvattnet tas upp i ett kärl där
resterande borrmjöl får sedimentera.
I allmänhet är det tillräckligt med provtagning för varje
meter. Genom att observera det ur ett litet hål i locket
"utrykande" borrmjölet, kan borraren vid luftspolning
snabbt se även mycket små färgförändringar hos mjölet.
Dessa bör med stor noggrannhet antecknas i
borrprotokollet liksom även borrsjunkningshastigheten för varje
meter. Observationerna är ofta i sig nog för att fastlägga
gränsen mellan olika bergarter. Vid dylika tillfällen är
det lämpligt att övergå till tätare provtagning.
Genom förlängning av trattröret genom pågängning av
skarvrör kan detta även användas i fall, där berget först
efter grävning genom mäktiga lösa jordlager blivit blottat.
I vissa fall kan det vara lättare att nå berget genom
jordborrning (fig. 4 och 5), varvid det många gånger är
nödvändigt med ett foderrör för utestängande av vatten. Man
Fig. 6. Borr mjöl upplagt för granskning; borrningen är
utförd i en granit-pegmatit i vilken en dold, mörk
bergartsgång genomborrats.
