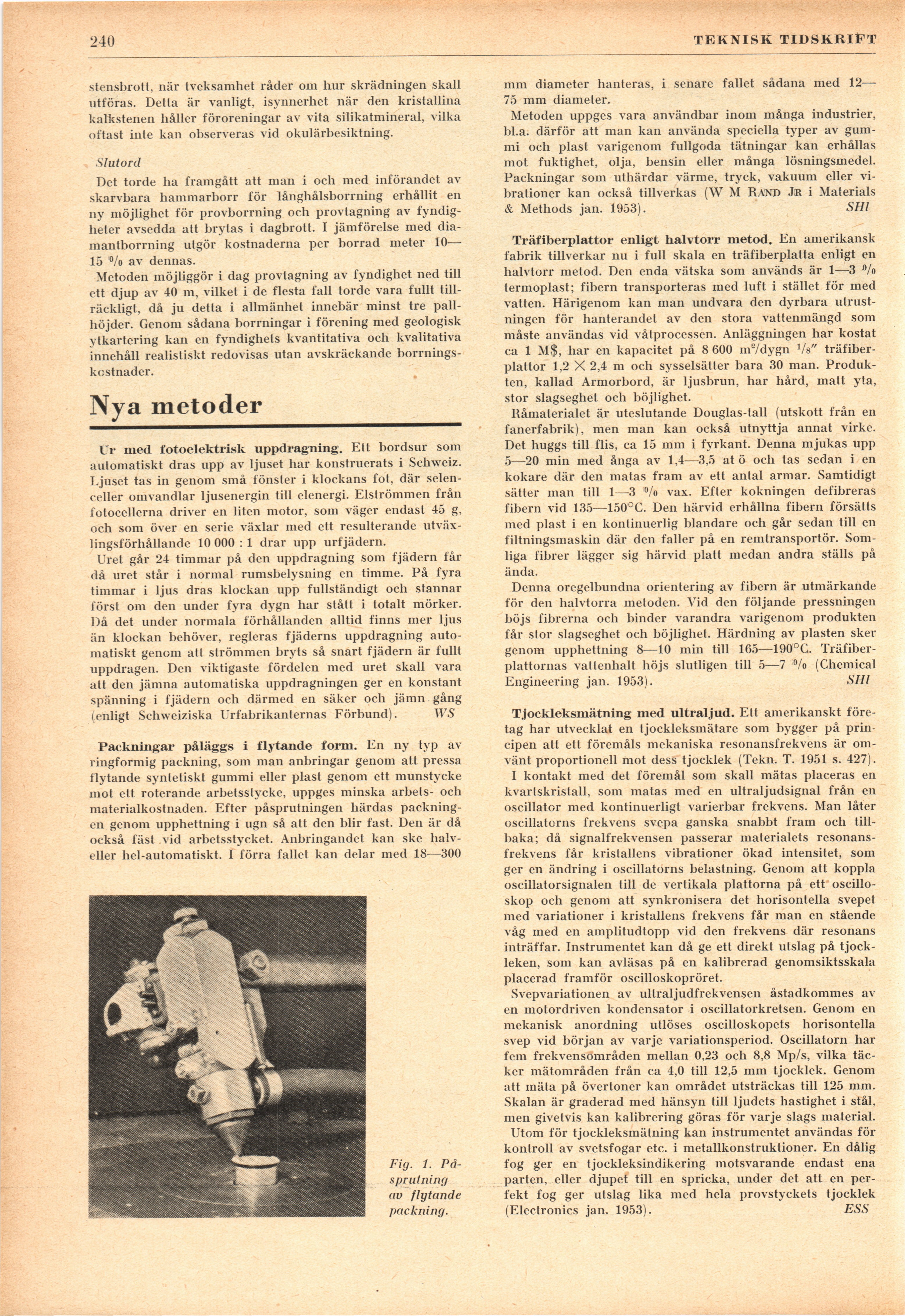

240
TEKNISK TIDSKRIFT
stensbrott, när tveksamhet råder om hur skrädningen skall
utföras. Detta är vanligt, isynnerhet när den kristallina
kalkstenen håller föroreningar av vita silikatmineral, vilka
oftast inte kan observeras vid okulärbesiktning.
Slutord
Det torde ha framgått att man i och med införandet av
skarvbara hammarborr för långhålsborrning erhållit en
ny möjlighet för provborrning och provtagning av
fyndigheter avsedda att brytas i dagbrott. I jämförelse med
diamantborrning utgör kostnaderna per borrad meter 10—
15 ’"/o av dennas.
Metoden möjliggör i dag provtagning av fyndighet ned till
ett djup av 40 m, vilket i de flesta fall torde vara fullt
tillräckligt, då ju detta i allmänhet innebär minst tre
pall-höjder. Genom sådana borrningar i förening med geologisk
ytkartering kan en fyndighets kvantitativa och kvalitativa
innehåll realistiskt redovisas utan avskräckande
borrnings-kostnader.
Nya metoder
Ur med fotoelektrisk uppdragning. Ett bordsur som
automatiskt dras upp av ljuset har konstruerats i Schweiz.
Ljuset tas in genom små fönster i klockans fot, där
selenceller omvandlar ljusenergin till elenergi. Elströmmen från
fotocellerna driver en liten motor, som väger endast 45 g.
och som över en serie växlar med ett resulterande
utväx-lingsförhållande 10 000:1 drar upp urfjädern.
Uret går 24 timmar på den uppdragning som fjädern får
då uret står i normal rumsbelysning en timme. På fyra
timmar i ljus dras klockan upp fullständigt och stannar
först om den under fyra dygn har stått i totalt mörker.
Då det under normala förhållanden alltid finns mer ljus
än klockan behöver, regleras fjäderns uppdragning
automatiskt genom att strömmen bryts så snart fjädern är fullt
uppdragen. Den viktigaste fördelen med uret skall vara
att den jämna automatiska uppdragningen ger en konstant
spänning i fjädern och därmed en säker och jämn gång
(enligt Schweiziska Urfabrikanternas Förbund). 1VS
Packningar påläggs i flytande form. En ny typ av
ringformig packning, som man anbringar genom att pressa
flytande syntetiskt gummi eller plast genom ett munstycke
mot ett roterande arbetsstycke, uppges minska arbets- och
materialkostnaden. Efter påsprutningen härdas
packningen genom upphettning i ugn så att den blir fast. Den är då
också fäst vid arbetsstycket. Anbringandet kan ske
halv-eller hel-automatiskt. I förra fallet kan delar med 18—300
Fig. 1.
Påsprutning
av flytande
packning.
mm diameter hanteras, i senare fallet sådana med 12—
75 mm diameter.
Metoden uppges vara användbar inom många industrier,
bl.a. därför att man kan använda speciella typer av
gummi och plast varigenom fullgoda tätningar kan erhållas
mot fuktighet, olja, bensin eller många lösningsmedel.
Packningar som uthärdar värme, tryck, vakuum eller
vibrationer kan också tillverkas (W M Rand Jr i Materials
& Methods jan. 1953). SHI
Träfiberplattor enligt halvtorr metod. En amerikansk
fabrik tillverkar nu i full skala en träfiberplatta enligt en
halvtorr metod. Den enda vätska som används är 1—3 °/o
termoplast; fibern transporteras med luft i stället för med
vatten. Härigenom kan man undvara den dyrbara
utrustningen för hanterandet av den stora vattenmängd som
måste användas vid våtprocessen. Anläggningen har kostat
ca 1 M$, har en kapacitet på 8 600 nr/dygn Vs"
träfiberplattor 1,2 X 2,4 m och sysselsätter bara 30 man.
Produkten, kallad Armorbord, är ljusbrun, har hård, matt yta,
stor slagseghet och böjlighet.
Råmaterialet är uteslutande Douglas-tall (utskott från en
fanerfabrik), men man kan också utnyttja annat virke.
Det huggs till flis, ca 15 mm i fyrkant. Denna mjukas upp
5—20 min med ånga av 1,4—3,5 at ö och tas sedan i en
kokare där den matas fram av ett antal armar. Samtidigt
sätter man till 1—3 °/o vax. Efter kokningen defibreras
fibern vid 135—150°C. Den härvid erhållna fibern försätts
med plast i en kontinuerlig blandare och går sedan till en
filtningsmaskin där den faller på en remtransportör.
Somliga fibrer lägger sig härvid platt medan andra ställs på
ända.
Denna oregelbundna orientering av fibern är utmärkande
för den halvtorra metoden. Vid den följande pressningen
böjs fibrerna och binder varandra varigenom produkten
får stor slagseghet och böjlighet. Härdning av plasten sker
genom upphettning 8—10 min till 165—190°C.
Träfiberplattornas vattenhalt höjs slutligen till 5—7 °/o (Chemical
Engineering jan. 1953). SHI
Tjockleksmätning med ultraljud. Ett amerikanskt
företag har utvecklat en tjockleksmätare som bygger på
principen att ett föremåls mekaniska resonansfrekvens är
omvänt proportionell mot dess tjocklek (Tekn. T. 1951 s. 427).
I kontakt med det föremål som skall mätas placeras en
kvartskristall, som matas med en ultraljudsignal från en
oscillator med kontinuerligt varierbar frekvens. Man låter
oscillatorns frekvens svepa ganska snabbt fram och
tillbaka; då signalfrekvensen passerar materialets
resonansfrekvens får kristallens vibrationer ökad intensitet, som
ger en ändring i oscillatorns belastning. Genom att koppla
oscillatorsignalen till de vertikala plattorna på ett
oscillo-skop och genom att synkronisera det horisontella svepet
med variationer i kristallens frekvens får man en stående
våg med en amplitudtopp vid den frekvens där resonans
inträffar. Instrumentet kan då ge ett direkt utslag på
tjockleken, som kan avläsas på en kalibrerad genomsiktsskala
placerad framför oscilloskopröret.
Svepvariationen av ultraljudfrekvensen åstadkommes
även motordriven kondensator i oscillatorkretsen. Genom en
mekanisk anordning utlöses oscilloskopets horisontella
svep vid början av varje variationsperiod. Oscillatorn har
fem frekvensområden mellan 0,23 och 8,8 Mp/s, vilka
täcker mätområden från ca 4,0 till 12,5 mm tjocklek. Genom
att mäta på övertoner kan området utsträckas till 125 mm.
Skalan är graderad med hänsyn till ljudets hastighet i stål,
men givetvis kan kalibrering göras för varje slags material.
Utom för tjockleksmätning kan instrumentet användas för
kontroll av svetsfogar etc. i metallkonstruktioner. En dålig
fog ger en tjockleksindikering motsvarande endast ena
parten, eller djupet till en spricka, under det att en
perfekt fog ger utslag lika med hela provstyckets tjocklek
(Electronics jan. 1953). ESS
