12 maj 1953
451
Hydrauliska
servo- och manöverapparater
för byggnadsmaskiner
Verkstadsinspektör Per Holmberg, Stockholm
621-522 : 69.002.5
Byggnadsmaskinindustrin har relativt tidigt börjat
intressera sig för hydrauliken som hjälpmedel, och särskilt i USA
har de stora byggnadsarbeten, som igångsatts under och
efter det senaste världskriget, tvingat fram allt effektivare
maskiner, vilka i mycket stor utsträckning är helt eller
delvis hydrauliskt manövrerade.
De rörliga detaljerna i ett hydrauliskt servosystem för
byggnadsmaskiner, fig. 1, utgöres av pump, böjlig slang
med förskruvningar, manöverventil samt manövercylinder
eller eventuellt hydraulisk motor. Därtill kommer givetvis
diverse rörledningar, vilka dock i allmänhet ej erbjuder
några större problem.
Pumpar
De fordringar, som ställs på en pump för de hydrauliska
servoanordningarna till byggnadsmaskinerna är framför
allt små dimensioner och stor driftsäkerhet. För att
uppfylla det första kravet fordras hög verkningsgrad och
relativt högt varvtal, vilket i allmänhet även måste vara
va-rierbart. Driftsäkerheten beror i hög grad på pumpens
konstruktion men även på anläggningens utförande i övrigt
och på hur pass fri från föroreningar denna kan hållaä.
De vanligaste pumptyperna för dylika anläggningar är
kugghjulspumpar, kolvpumpar, skruvpumpar och
lamellpumpar.
Kugghjuls pumpar torde vara de allra vanligaste. De är
billiga och lätta att framställa samt lämnar en praktiskt
taget jämn vätskeström. Verkningsgraden sjunker dock
ofta snabbt med trycket och med slitaget, vilket senare på
grund av bristande hydraulisk utbalansering kan bli ganska
stort.
Många försök att tillfredsställande bemästra dessa
svårigheter har gjorts och en synnerligen elegant och lyckad
lösning återfinnes i en amerikansk konstruktion, fig. 2. Den
utmärker sig för god hydraulisk utbalansering och auto-
Föredrag i avd. Mekanik den 23 januari 1953.

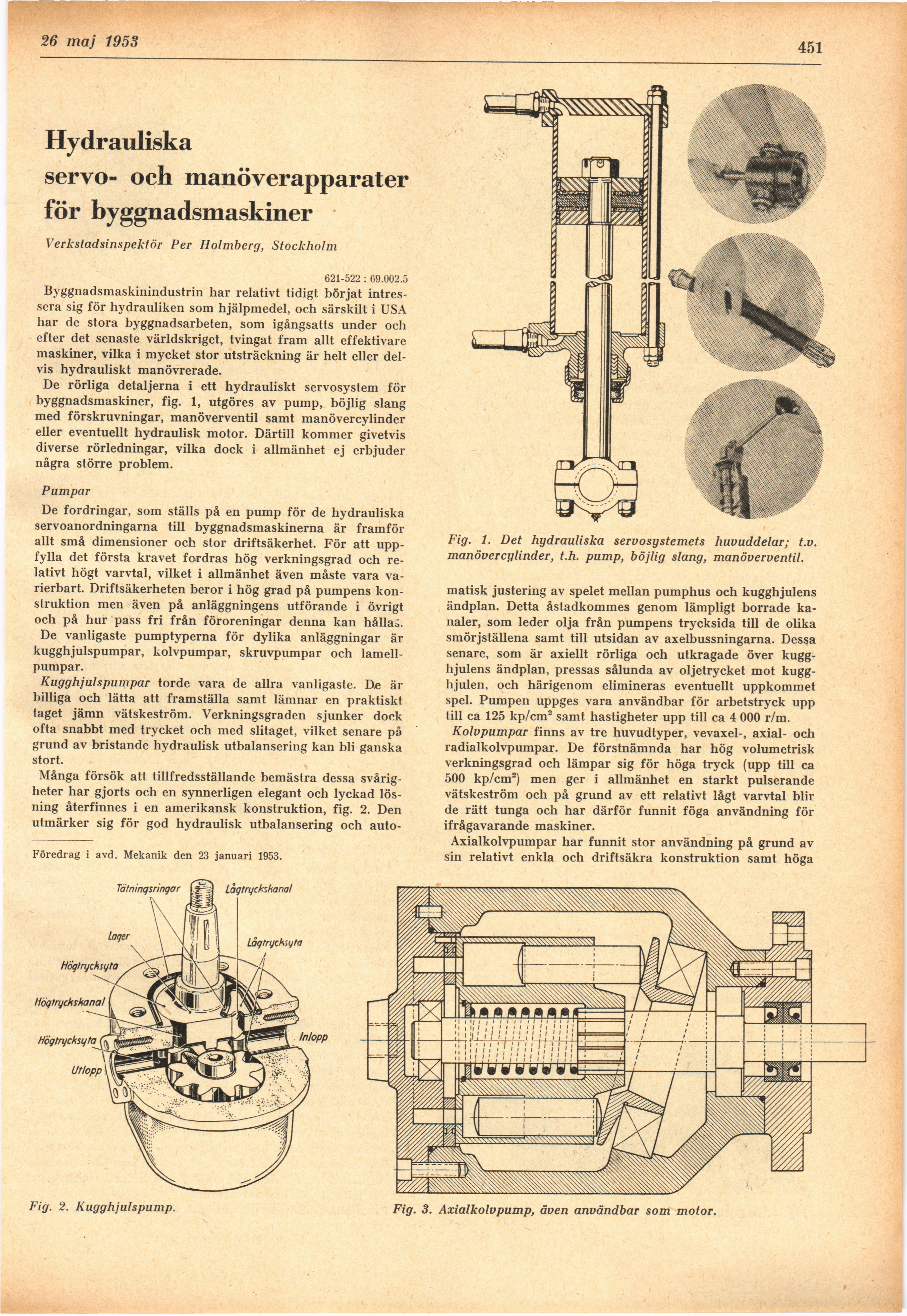

Fig. 1. Det hydrauliska servosystemets huvuddelar; t.v.
manövercylinder, t.h. pump, böjlig slang, manöverventil.
matisk justering av spelet mellan pumphus och kugghjulens
ändplan. Detta åstadkommes genom lämpligt borrade
kanaler, som leder olja från pumpens trycksida till de olika
smörjställena samt till utsidan av axelbussningarna. Dessa
senare, som är axiellt rörliga och utkragade över
kugghjulens ändplan, pressas sålunda av oljetrycket mot
kugghjulen, och härigenom elimineras eventuellt uppkommet
spel. Pumpen uppges vara användbar för arbetstryck upp
till ca 125 kp/cm2 samt hastigheter upp till ca 4 000 r/m.
Kolvpumpar finns av tre huvudtyper, vevaxel-, axial- och
radialkolvpumpar. De förstnämnda har hög volumetrisk
verkningsgrad och lämpar sig för höga tryck (upp till ca
500 kp/cm2) men ger i allmänhet en starkt pulserande
vätskeström och på grund av ett relativt lågt varvtal blir
de rätt tunga och har därför funnit föga användning för
ifrågavarande maskiner.
Axialkolvpumpar har funnit stor användning på grund av
sin relativt enkla och driftsäkra konstruktion samt höga
Fig. 2. Kugghjulspump. Fig. 3. Axialkolvpump, även användbar som motor.
