10 november 1953
829
Avbrott i säkringar vid åska
Civilingeniör N Hyltén-Cavallius, Ludvika
Åska förorsakar ofta avbrott i
distributionsnätens säkringar, särskilt på landsbygden.
Frågan hur dessa avbrott uppkommer och hur de
skall kunna förhindras har diskuterats inom
Samarbetskommittén för Landsbygdsnätens
Standardisering och inom IVA:s Åskkommitté
nr 3. På initiativ av dessa kommittéer har en
experimentell och teoretisk undersökning
igångsatts bl.a. vid Aseas högspänningslaboratorium i
Ludvika. Fältmätningar har utförts av
Vattenfallsstyrelsen, AB Skandinaviska Elverk,
Sydsvenska Kraft AB, Yngredsfors Kraft AB,
Ramnäs Bruk och Ställdalens Pappersbruk samt
elverken i Borås, Vetlanda och Vimmerby.
Undersökningen har främst gällt de
stolptrans-formatoranläggningar (fig. 1) med effekter på
upp till några hundra kVA i spänningsområdet
3—20 kV, som finns i mycket stort antal på
landsbygden och som matar t.ex. en enstaka gård
eller grupp av gårdar, ibland även en mindre
industri. Resultatet är tillämpbart även på andra
likartade fall.
Utgångspunkten för undersökningen har varit
följande: Ett smältskydds huvuduppgift är att
621.316.923
bryta för överström förorsakad av fel inom
transformatorn eller i sträckan mellan smält skyddet
och transformatorn. Det kan dock aldrig utgöra
ett fullgott överbelastningsskydd, bl.a. därför att
man med en liten säkring aldrig kan efterbilda
en transformators termiska tröghet. Numera
finns dock högspänningssmältskydd med så stor
tröghet, att de kan väljas för praktiskt taget
transformatorns märkström, varigenom de ger
ett lika gott överbelastningsskydd som en
huvudsäkring på lågspänningssidan. Hittills vanligen
använda smältskydd utgör däremot endast ett
rent kortslutningsskydd. Vid enfasiga jordfel
blir strömmen i regel för liten för att vålla
utlösning av smältskyddet.
Det finns många möjliga orsaker till dessa
säkringsbrott. De tre sannolikaste är:
En åsköverspänning vållar överslag till jord
mellan säkringen och transformatorn eller i
själva transformatorn. Säkringsbrottet kan
antingen bero på att själva åskströmmen innehåller
tillräckligt med energi för att kunna bränna av
smälttråden eller på att överslaget medför
två-eller trefasig kortslutning. Vid nät med direkt-

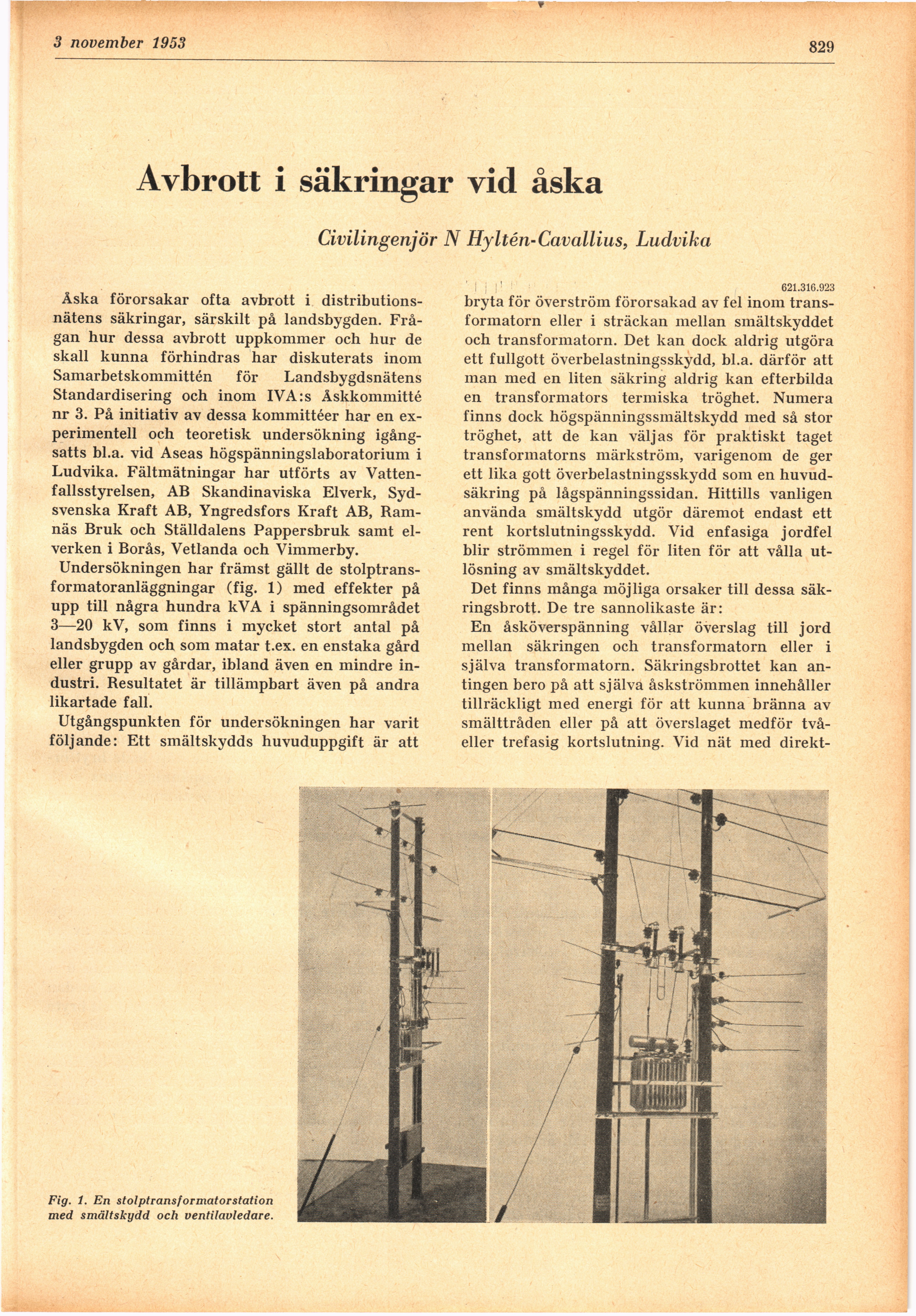

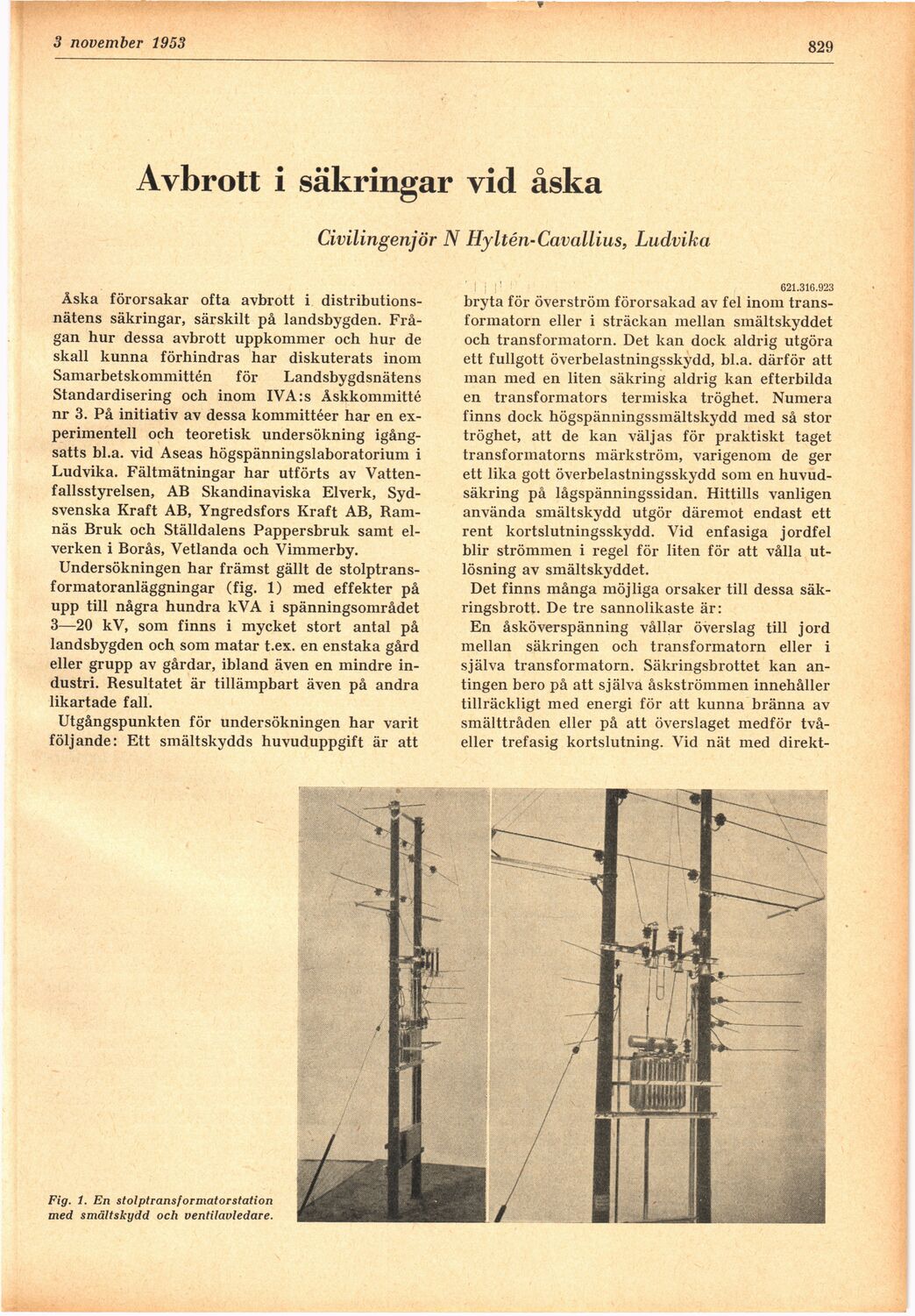

Fig. 1. En stolptransformatorstation
med smältskydd och ventilavledare.
