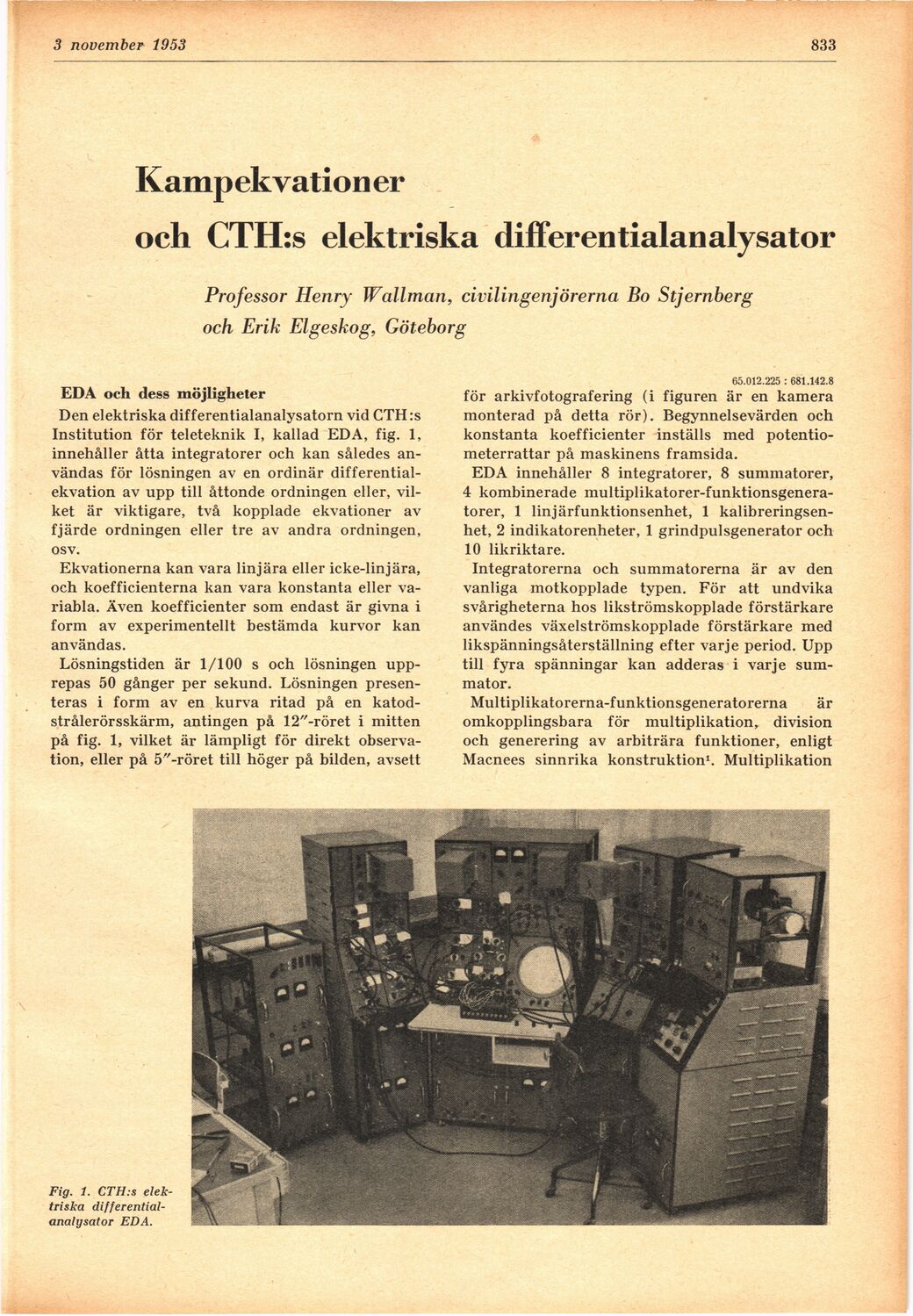

Full resolution (JPEG) - On this page / på denna sida - H. 40. 3 november 1953 - Kampekvationer och CTH:s elektriska differentialanalysator, av Henry Wallman, Bo Stjernberg och Erik Elgeskog
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
3 november 1953
833
Kampekvation er
och CTH:s elektriska differentialanalysator
Professor Henry Wallman, civilingenjörerna Bo Stjernberg
och Erik Elgeskog, Göteborg
EDA och dess möjligheter
Den elektriska differentialanalysatorn vid CTH:s
Institution för teleteknik I, kallad EDA, fig. 1,
innehåller åtta integratorer och kan således
användas för lösningen av en ordinär
differentialekvation av upp till åttonde ordningen eller,
vilket är viktigare, två kopplade ekvationer av
fjärde ordningen eller tre av andra ordningen,
osv.
Ekvationerna kan vara linjära eller icke-linjära,
och koefficienterna kan vara konstanta eller
variabla. Även koefficienter som endast är givna i
form av experimentellt bestämda kurvor kan
användas.
Lösningstiden är 1/100 s och lösningen
upprepas 50 gånger per sekund. Lösningen
presenteras i form av en kurva ritad på en
katod-strålerörsskärm, antingen på 12"-röret i mitten
på fig. 1, vilket är lämpligt för direkt
observation, eller på 5"-röret till höger på bilden, avsett
65.012.225 : 681.142.8
för arkivfotografering (i figuren är en kamera
monterad på detta rör). Begynnelsevärden och
konstanta koefficienter inställs med
potentio-meterrattar på maskinens framsida.
EDA innehåller 8 integratorer, 8 summatorer,
4 kombinerade
multiplikatorer-funktionsgenera-torer, 1 linjärfunktionsenhet, 1
kalibreringsen-het, 2 indikatorenheter, 1 grindpulsgenerator och
10 likriktare.
Integratorerna och summatorerna är av den
vanliga motkopplade typen. För att undvika
svårigheterna hos likströmskopplade förstärkare
användes växelströmskopplade förstärkare med
likspänningsåterställning efter varje period. Upp
till fyra spänningar kan adderas i varje
summator.
Multiplikatorerna-funktionsgeneratorerna är
omkopplingsbara för multiplikation, division
och generering av arbiträra funktioner, enligt
Macnees sinnrika konstruktion1. Multiplikation
Fig. 1. CTH.s
elektriska differentialanalysator EDA.
