serna. På mottagarsidan finns i allmänhet
speciella kretsar för skydd av linjesynkronismen.
Bildavböj ningen brukar inte störningsskyddas,
bl.a. därför, att delbildssynkpulserna ligger glest
och har relativt stort energiinnehåll.
TV-mottagarens uppbyggnad
Fastän TV-mottagarens grunddrag förändrats
mycket litet under de senaste 10—15 åren, har
rör- och kretsteknikens utveckling numera
öppnat helt nya möjligheter att konstruera effektiva
och pålitliga apparater. Fram till
videodetek-torn liknar TV-mottagaren i princip
rundradiomottagaren (fig. 5 och 6). Sålunda användes
superheterodynprincipen och oftast ett
högfre-kvenssteg före blandar steget. Ljudsignalen
separeras från bildsignalen antingen i
mellanfrekvenskanalen eller efter videodetektorn, ibland
omedelbart intill bildröret. Där brukar också den
sammansatta synksignalen skiljas från den
egentliga videosignalen.
Bildrör med magnetisk avböjning användes,
varvid avböj ningsspolarna erfordrar
sågtandfor-made strömmar och vanligen anpassas till
utgångsstegen med transformatorer. De stora
spänningstopparna i linjeutgångssteget
upp-transformeras för att lämna högspänning till
bildrörets anod.
Det totala rörantalet i en TV-mottagare brukar
hålla sig mellan 15 och 25 men exempel finns på
stora kombinationsmottagare med ett 40-tal rör.

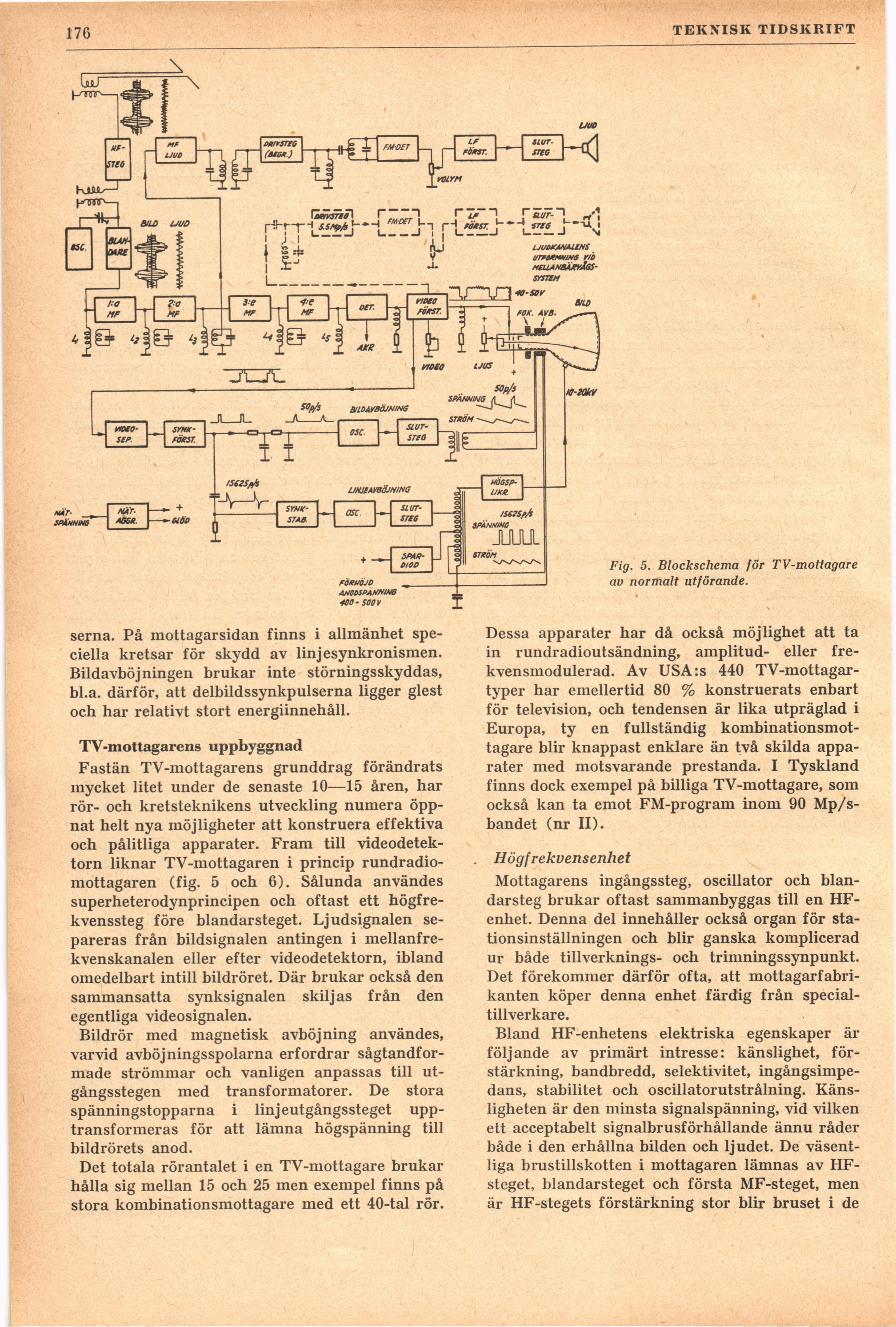

Fig. 5. Blockschema för TV-mottagare
av normalt utförande.
Dessa apparater har då också möjlighet att ta
in rundradioutsändning, amplitud- eller
fre-kvensmodulerad. Av USA:s 440
TV-mottagar-typer har emellertid 80 % konstruerats enbart
för television, och tendensen är lika utpräglad i
Europa, ty en fullständig
kombinationsmottagare blir knappast enklare än två skilda
apparater med motsvarande prestanda. I Tyskland
finns dock exempel på billiga TV-mottagare, som
också kan ta emot FM-program inom 90
Mp/s-bandet (nr II).
Hö gfrekv ens enhet
Mottagarens ingångssteg, oscillator och
blan-darsteg brukar oftast sammanbyggas till en
HF-enhet. Denna del innehåller också organ för
stationsinställningen och blir ganska komplicerad
ur både tillverknings- och trimningssynpunkt.
Det förekommer därför ofta, att
mottagarfabri-kanten köper denna enhet färdig från
specialtillverkare.
Bland HF-enhetens elektriska egenskaper är
följande av primärt intresse: känslighet,
förstärkning, bandbredd, selektivitet,
ingångsimpedans, stabilitet och oscillatorutstrålning.
Känsligheten är den minsta signalspänning, vid vilken
ett acceptabelt signalbrusförhållande ännu råder
både i den erhållna bilden och ljudet. De
väsentliga brustillskotten i mottagaren lämnas av
HF-steget, blandarsteget och första MF-steget, men
är HF-stegets förstärkning stor blir bruset i de
