815 september 1954
111
De fem utskoven är 27,0 m breda och 9,25 m djupa och
stängs med likadana svetsade stålluckor. Dessa är tudelade,
den övre delen utbildad som plan hakrullucka med
överfall, som kan sänkas 4,0 m under vattenytan. Dess vikt är
80 t. Den undre delen är likaledes plan med horisontal
kistbalk; den väger 147 t. Mellanpelarna är 5,5 m breda.
Luckorna har levererats i delar med högst 20 t vikt.
Montageskarvarna har nitats. Lyfthastigheten är 0,2 m/min
och största sänkhastigheten 9,0 m/min. Erforderlig
lyftkraft är för övre luckdelen, som går på fyra rullar, 160 t
och för den undre på åtta rullar 186 t.
Maskinstationen skall få fyra aggregat på vartdera 22 MW
(fig. 2). Varvtalet är 68,2 r/min. Turbinens löphjul har
7,2 m diameter. Största bärlagertrycket är 900 t och
tyngsta montagedelen väger 300 t.
Slusskammaren är 180 m lång och 12 m bred och kan
därmed samtidigt ta två av de största rhenpråmarna.
Fyllningstiden är, beroende på flodens vattenföring, 9,5—7 min
och tömningstiden 8,5—6 min. En hel slussning tar vid
uppgång 35—33 min. och vid nedfart 25—22 min.
Vid plötslig avlastning av generatorerna stängs turbinerna
på 5 s. För att minska olägenheterna av svallningarna i
kanalen är dammluckornas övre delar utrustade med
anordningar för automatisk sänkning med hastigheten 0,15
in/s intill sammanlagt 3,70 m.
Under vårfloden 1953 översvämmades det halvfärdiga
maskinstationsbygget. Det tog en månad att länspumpa
och rengöra arbetsplatsen (Ingenieurbüro A Aegerter &
Dr. O Bosshardt AG i Wasser und Energiewirtschaft 1954
h. 5—7 s. 165). G Lbg
276,70

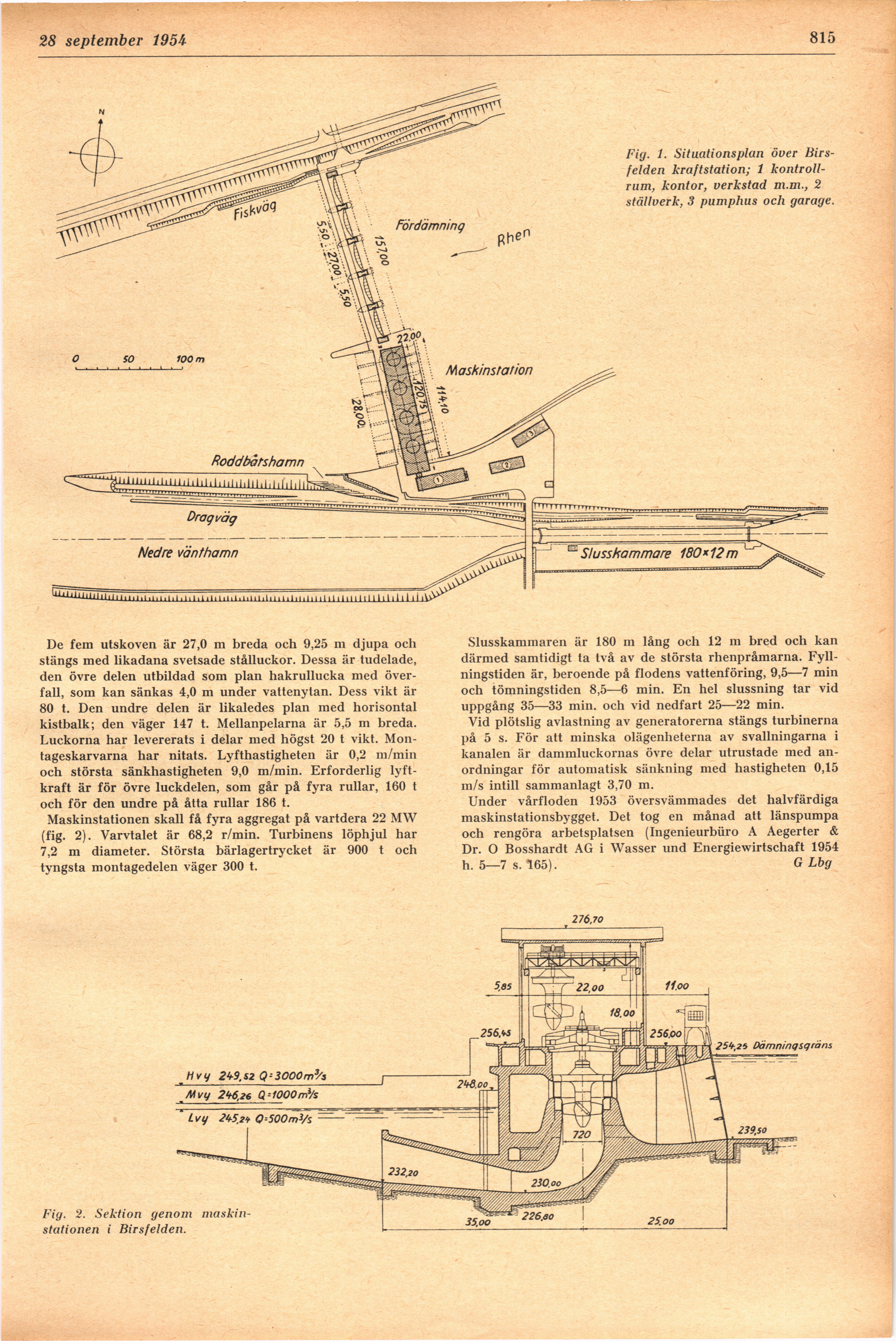

Fig. i. Situationsplan över
Birs-felden kraftstation; 1
kontrollrum, kontor, verkstad m.m., 2
ställverk, 3 pumphus och garage.
Fig. 2. Sektion genom
maskinstationen i Birsfelden.
