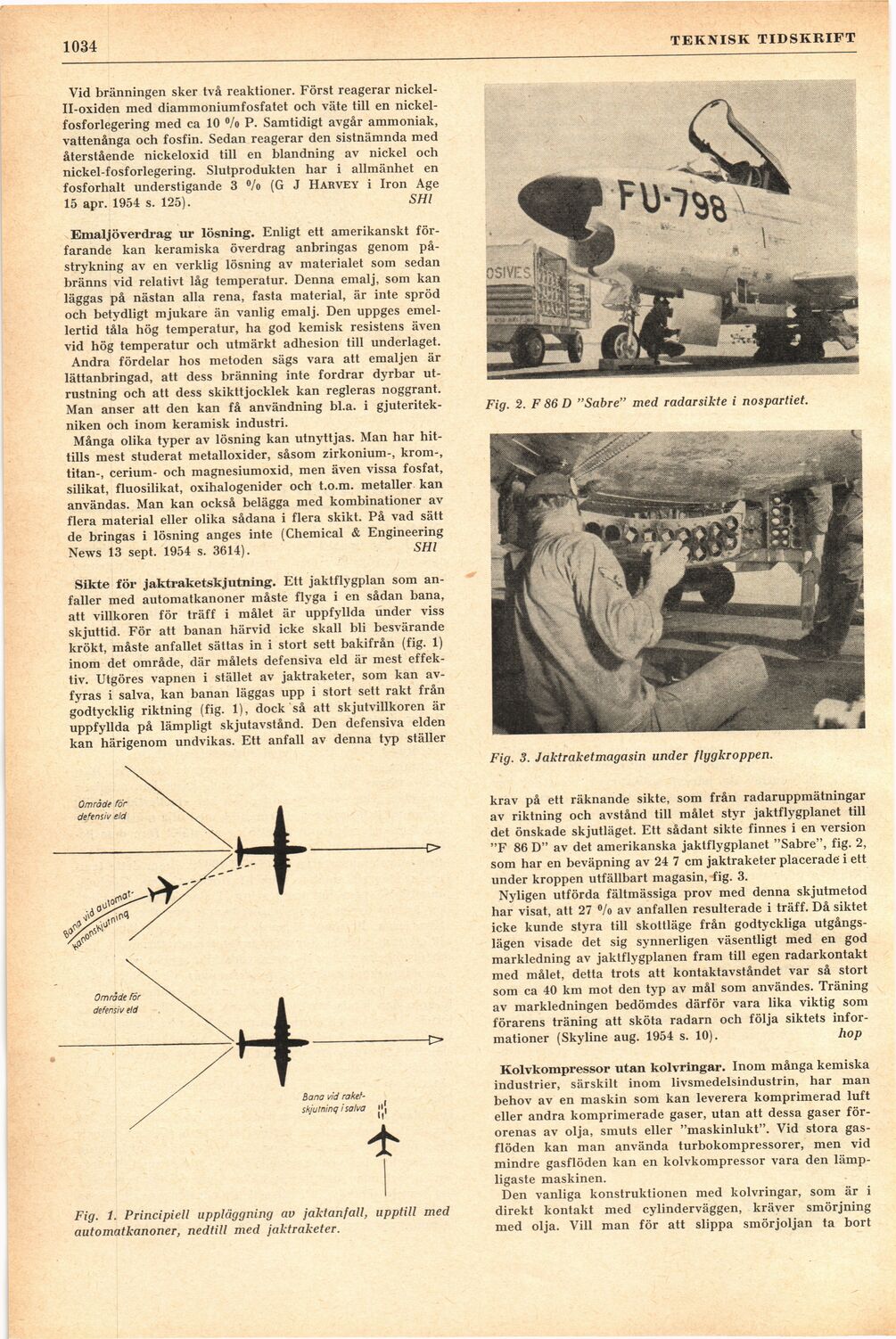

1034 TEKNISK TIDSKRIFT
Fig. 2. F 86 D "Sabre" med radarsikte i nospartiet.
Fig. 3. Jaktraketmagasin under flygkroppen.
krav på ett räknande sikte, som från radaruppmätningar
av riktning och avstånd till målet styr jaktflygplanet till
det önskade skjutläget. Ett sådant sikte finnes i en version
"F 86 D" av det amerikanska jaktflygplanet "Sabre", fig. 2,
som har en beväpning av 24 7 cm jaktraketer placerade i ett
under kroppen utfällbart magasin, fig. 3.
Nyligen utförda fältmässiga prov med denna skjutmetod
har visat, att 27 °/o av anfallen resulterade i träff. Då siktet
icke kunde styra till skottläge från godtyckliga
utgångslägen visade det sig synnerligen väsentligt med en god
markledning av jaktflygplanen fram till egen radarkontakt
med målet, detta trots att kontaktavståndet var så stort
som ca 40 km mot den typ av mål som användes. Träning
av markledningen bedömdes därför vara lika viktig som
förarens träning att sköta radarn och följa siktets
informationer (Skyline aug. 1954 s. 10). hop
Kolvkompressor utan kolvringar. Inom många kemiska
industrier, särskilt inom livsmedelsindustrin, har man
behov av en maskin som kan leverera komprimerad luft
eller andra komprimerade gaser, utan att dessa gaser
förorenas av olja, smuts eller "maskinlukt". Vid stora
gasflöden kan man använda turbokompressorer, men vid
mindre gasflöden kan en kolvkompressor vara den
lämpligaste maskinen.
Den vanliga konstruktionen med kolvringar, som är i
direkt kontakt med cylinderväggen, kräver smörjning
med olja. Vill man för att slippa smörjoljan ta bort
Vid bränningen sker två reaktioner. Först reagerar
nickel-II-oxiden med diammoniumfosfatet och väte till en
nickel-fosforlegering med ca 10 °/o P. Samtidigt avgår ammoniak,
vattenånga och fosfin. Sedan reagerar den sistnämnda med
återstående nickeloxid till en blandning av nickel och
nickel-fosforlegering. Slutprodukten har i allmänhet en
fosforhalt understigande 3 °/o (G J Harvey i Iron Age
15 apr. 1954 s. 125). SHl
Emaljöverdrag ur lösning. Enligt ett amerikanskt
förfarande kan keramiska överdrag anbringas genom
på-strykning av en verklig lösning av materialet som sedan
bränns vid relativt låg temperatur. Denna emalj, som kan
läggas på nästan alla rena, fasta material, är inte spröd
och betydligt mjukare än vanlig emalj. Den uppges
emellertid tåla hög temperatur, ha god kemisk resistens även
vid hög temperatur och utmärkt adhesion till underlaget.
Andra fördelar hos metoden sägs vara att emaljen är
lättanbringad, att dess bränning inte fordrar dyrbar
utrustning och att dess skikttjocklek kan regleras noggrant.
Man anser att den kan få användning bl.a. i
gjuteritek-niken och inom keramisk industri.
Många olika typer av lösning kan utnyttjas. Man har
hittills mest studerat metalloxider, såsom zirkonium-, krom-,
titan-, cerium- och magnesiumoxid, men även vissa fosfat,
silikat, fluosilikat, oxihalogenider och t.o.m. metaller kan
användas. Man kan också belägga med kombinationer av
flera material eller olika sådana i flera skikt. På vad sätt
de bringas i lösning anges inte (Chemical & Engineering
News 13 sept. 1954 s. 3614). SHl
Sikte för jaktrake tsk jutning. Ett jaktflygplan som
anfaller med automatkanoner måste flyga i en sådan bana,
att villkoren för träff i målet är uppfyllda under viss
skjuttid. För att banan härvid icke skall bli besvärande
krökt, måste anfallet sättas in i stort sett bakifrån (fig. 1)
inom det område, där målets defensiva eld är mest
effektiv. Utgöres vapnen i stället av jaktraketer, som kan
avfyras i salva, kan banan läggas upp i stort sett rakt från
godtycklig riktning (fig. 1), dock så att skjutvillkoren är
uppfyllda på lämpligt skjutavstånd. Den defensiva elden
kan härigenom undvikas. Ett anfall av denna typ ställer
Fig. 1. Principiell uppläggning av jaktanfall, upptill med
automatkanoner, nedtill med jaktraketer.
