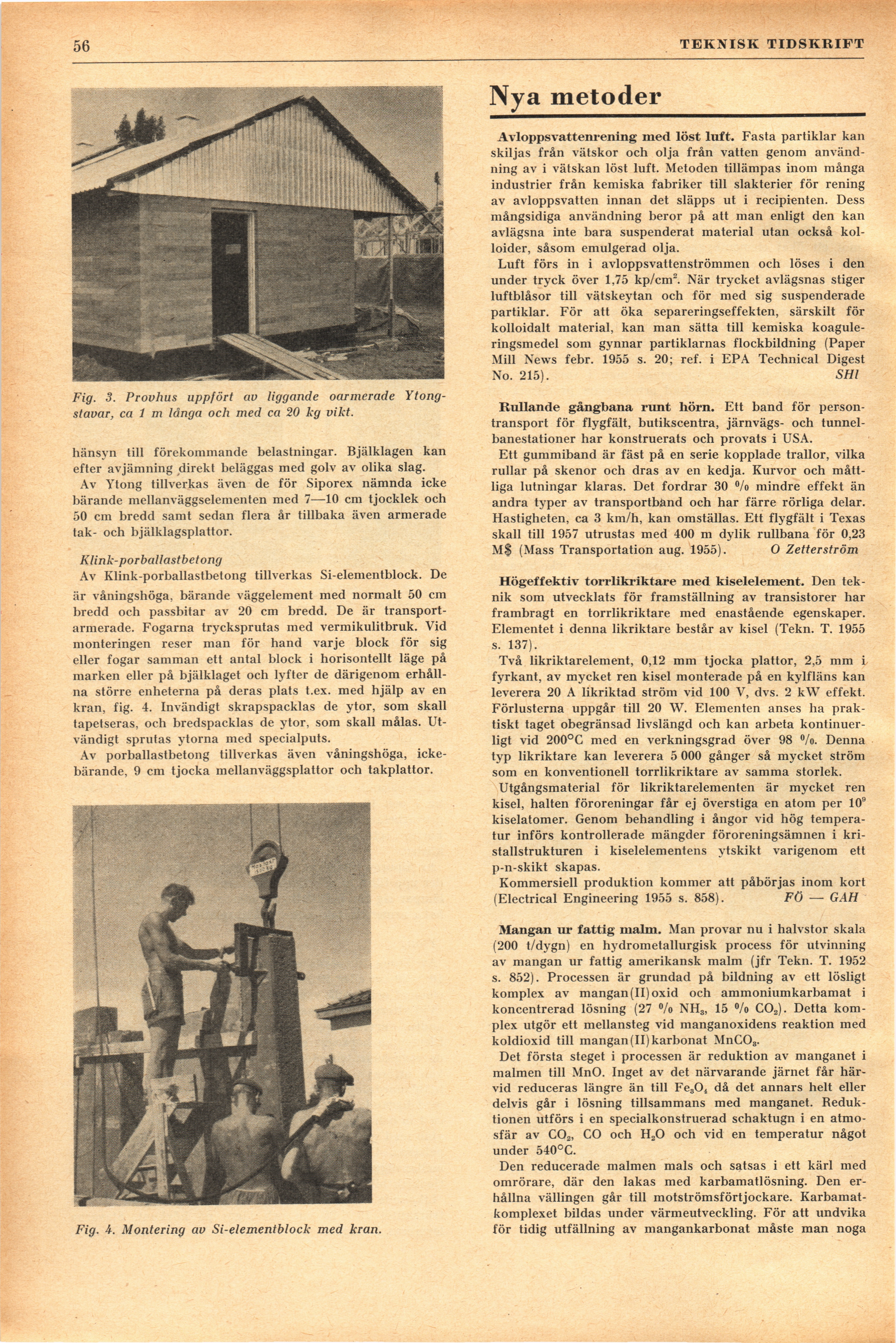

56
, TEKNISK TIDSKRIFT
Nya metoder
Fig. 3. Provhus uppfört av liggande oarmerade
Ytong-stavar, ca 1 m långa och med ca 20 kg vikt.
hänsyn till förekommande belastningar. Bjälklagen kan
efter avjämning direkt beläggas med golv av olika slag.
Av Ytong tillverkas även de för Siporex nämnda icke
bärande mellanväggselementen med 7—10 cm tjocklek och
50 cm bredd samt sedan flera år tillbaka även armerade
tak- och bjälklagsplattor.
Klink-porballastbetong
Av Klink-porballastbetong tillverkas Si-elementblock. De
är våningshöga, bärande väggelement med normalt 50 cm
bredd och passbitar av 20 cm bredd. De är
transport-armerade. Fogarna trycksprutas med vermikulitbruk. Vid
monteringen reser man för hand varje block för sig
eller fogar samman ett antal block i horisontellt läge på
marken eller på bjälklaget och lyfter de därigenom
erhållna större enheterna på deras plats t.ex. med hjälp av en
krän, fig. 4. Invändigt skrapspacklas de ytor, som skall
tapetseras, och bredspacklas de ytor, som skall målas.
Utvändigt sprutas ytorna med specialputs.
Av porballastbetong tillverkas även våningshöga,
ickebärande, 9 cm tjocka mellanväggsplattor och takplattor.
Fig. 4. Montering av Si-elementblock med krän.
Avloppsvattenrening med löst luft. Fasta partiklar kan
skiljas från vätskor och olja från vatten genom
användning av i vätskan löst luft. Metoden tillämpas inom många
industrier från kemiska fabriker till slakterier för rening
av avloppsvatten innan det släpps ut i recipienten. Dess
mångsidiga användning beror på att man enligt den kan
avlägsna inte bara suspenderat material utan också
kolloider, såsom emulgerad olja.
Luft förs in i avloppsvattenströmmen och löses i den
under tryck över 1,75 kp/cm2. När trycket avlägsnas stiger
luftblåsor till vätskeytan och för med sig suspenderade
partiklar. För att öka separeringseffekten, särskilt för
kolloidalt material, kan man sätta till kemiska
koagule-ringsmedel som gynnar partiklarnas flockbildning (Paper
Mill News febr. 1955 s. 20; ref. i EPA Technical Digest
No. 215). SHl
Rullande gångbana runt liörn. Ett band för
persontransport för flygfält, butikscentra, järnvägs- och
tunnelbanestationer har konstruerats och provats i USA.
Ett gummiband är fäst på en serie kopplade trallor, vilka
rullar på skenor och dras av en kedja. Kurvor och
måttliga lutningar klaras. Det fordrar 30 °/o mindre effekt än
andra typer av transportband och har färre rörliga delar.
Hastigheten, ca 3 km/h, kan omställas. Ett flygfält i Texas
skall till 1957 utrustas med 400 m dylik rullbana för 0,23
M$ (Mass Transportation aug. 1955). O Zetterström
Högeffektiv torrlikriktare med kiselelement. Den
teknik som utvecklats för framställning av transistorer har
frambragt en torrlikriktare med enastående egenskaper.
Elementet i denna likriktare består av kisel (Tekn. T. 1955
s. 137).
Två likriktarelement, 0,12 mm tjocka plattor, 2,5 mm i
fyrkant, av mycket ren kisel monterade på en kylfläns kan
leverera 20 A likriktad ström vid 100 V, dvs. 2 kW effekt.
Förlusterna uppgår till 20 W. Elementen anses ha
praktiskt taget obegränsad livslängd och kan arbeta
kontinuerligt vid 200°C med en verkningsgrad över 98 %>. Denna
typ likriktare kan leverera 5 000 gånger så mycket ström
som en konventionell torrlikriktare av samma storlek.
Utgångsmaterial för likriktarelementen är mycket ren
kisel, halten föroreningar får ej överstiga en atom per 109
kiselatomer. Genom behandling i ångor vid hög
temperatur införs kontrollerade mängder föroreningsämnen i
kristallstrukturen i kiselelementens ytskikt varigenom ett
p-n-skikt skapas.
Kommersiell produktion kommer att påbörjas inom kort
(Electrical Engineering 1955 s. 858). FÖ — G AH
Mangan ur fattig malm. Man provar nu i halvstor skala
(200 t/dygn) en hydrometallurgisk process för utvinning
av mangan ur fattig amerikansk malm (jfr Tekn. T. 1952
s. 852). Processen är grundad på bildning av ett lösligt
komplex av mangan (II) oxid och ammoniumkarbamat i
koncentrerad lösning (27 °/o NHS, 15 %> C02). Detta
komplex utgör ett mellansteg vid manganoxidens reaktion med
koldioxid till mangan(II)karbonat MnC03.
Det första steget i processen är reduktion av manganet i
malmen till MnO. Inget av det närvarande järnet får
härvid reduceras längre än till Fea04 då det annars helt eller
delvis går i lösning tillsammans med manganet.
Reduktionen utförs i en specialkonstruerad schaktugn i en
atmosfär av C02, CO och H20 och vid en temperatur något
under 540°C.
Den reducerade malmen mals och satsas i ett kärl med
omrörare, där den lakas med karbamatlösning. Den
erhållna vällingen går till motströmsförtjockare.
Karbamat-komplexet bildas under värmeutveckling. För att undvika
för tidig utfällning av mangankarbonat måste man noga
