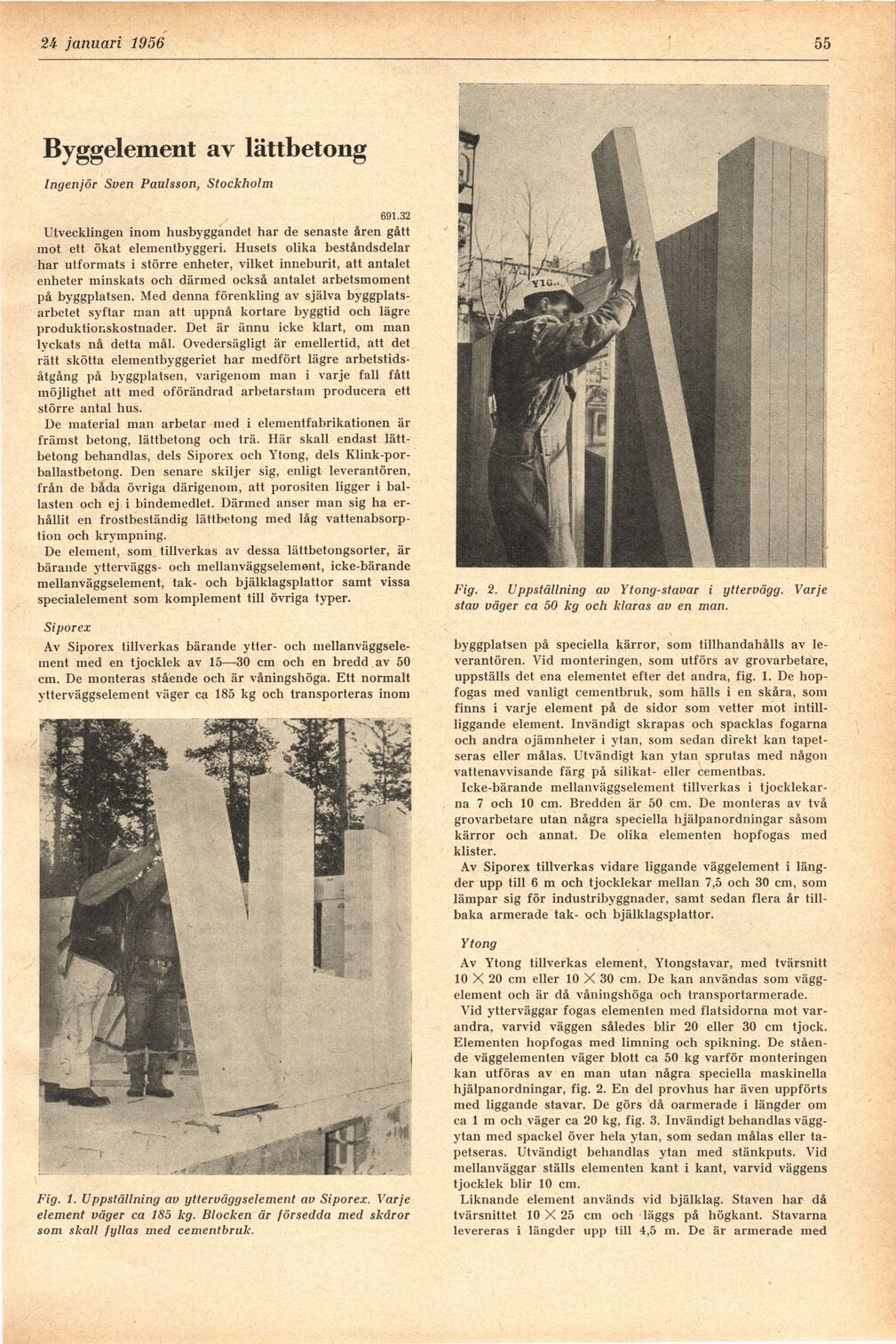

januari 1956 ’ 55
Byggelement av lättbetong
Ingenjör Sven Paulsson, Stockholm
691.32
Utvecklingen inom husbyggandet har de senaste åren gått
mot ett ökat elementbyggeri. Husets olika beståndsdelar
har utformats i större enheter, vilket inneburit, att antalet
enheter minskats och därmed också antalet arbetsmoment
på byggplatsen. Med denna förenkling av själva
byggplatsarbetet syftar man att uppnå kortare byggtid och lägre
produktionskostnader. Det är ännu icke klart, om man
lyckats nå detta mål. Ovedersägligt är emellertid, att det
rätt skötta elementbyggeriet har medfört lägre
arbetstidsåtgång på byggplatsen, varigenom man i varje fall fått
möjlighet att med oförändrad arbetarstam producera ett
större antal hus.
De material man arbetar med i elementfabrikationen är
främst betong, lättbetong och trä. Här skall endast
lättbetong behandlas, dels Siporex och Ytong, dels
Klink-por-ballastbetong. Den senare skiljer sig, enligt leverantören,
från de båda övriga därigenom, att porositen ligger i
ballasten och ej i bindemedlet. Därmed anser man sig ha
erhållit en frostbeständig lättbetong med låg
vattenabsorption och krympning.
De element, som tillverkas av dessa lättbetongsorter, är
bärande ytterväggs- och mellanväggselement, icke-bärande
mellanväggselement, tak- och bjälklagsplattor samt vissa
specialelement som komplement till övriga typer.
Siporex
Av Siporex tillverkas bärande ytter- och
niellanväggsele-ment med en tjocklek av 15—30 cm och en bredd av 50
cm. De monteras stående och är våningshöga. Ett normalt
ytterväggselement väger ca 185 kg och transporteras inom
Fig. 2. Uppställning av Ytong-stavar i yttervägg. Varje
stav väger ca 50 kg och klaras av en man.
byggplatsen på speciella kärror, som tillhandahålls av
leverantören. Vid monteringen, som utförs av grovarbetare,
uppställs det ena elementet efter det andra, fig. 1. De
hopfogas med vanligt cementbruk, som hälls i en skåra, som
finns i varje element på de sidor som vetter mot
intill-liggande element. Invändigt skrapas och spacklas fogarna
och andra ojämnheter i ytan, som sedan direkt kan
tapetseras eller målas. Utvändigt kan ytan sprutas med någon
vattenavvisande färg på silikat- eller cementbas.
Icke-bärande mellanväggselement tillverkas i
tjocklekarna 7 och 10 cm. Bredden är 50 cm. De monteras av två
grovarbetare utan några speciella hjälpanordningar såsom
kärror och annat. De olika elementen hopfogas med
klister.
Av Siporex tillverkas vidare liggande väggelement i
längder upp till 6 m och tjocklekar mellan 7,5 och 30 cm, som
lämpar sig för industribyggnader, samt sedan flera år
tillbaka armerade tak- och bjälklagsplattor.
Ytong
Av Ytong tillverkas element, Ytongstavar, med tvärsnitt
10 X 20 cm eller 10 X 30 cm. De kan användas som
väggelement och är då våningshöga och transportarmerade.
Vid ytterväggar fogas elementen med flatsidorna mot
varandra, varvid väggen således blir 20 eller 30 cm tjock.
Elementen hopfogas med limning och spikning. De
stående väggelementen väger blott ca 50 kg varför monteringen
kan utföras av en man utan några speciella maskinella
hjälpanordningar, fig. 2. En del provhus har även uppförts
med liggande stavar. De görs då oarmerade i längder om
ca 1 m och väger ca 20 kg, fig. 3. Invändigt behandlas
väggytan med spackel över hela ytan, som sedan målas eller
tapetseras. Utvändigt behandlas ytan med stänkputs. Vid
mellanväggar ställs elementen kant i kant, varvid väggens
tjocklek blir 10 cm.
Liknande element används vid bjälklag. Staven har då
tvärsnittet 10 X 25 cm och läggs på högkant. Stavarna
levereras i längder upp till 4,5 m. De är armerade med
Fig. 1. Uppställning av ytterväggselement av Siporex. Varje
element väger ca 185 kg. Blocken är försedda med skåror
som skall fyllas med cementbruk.
