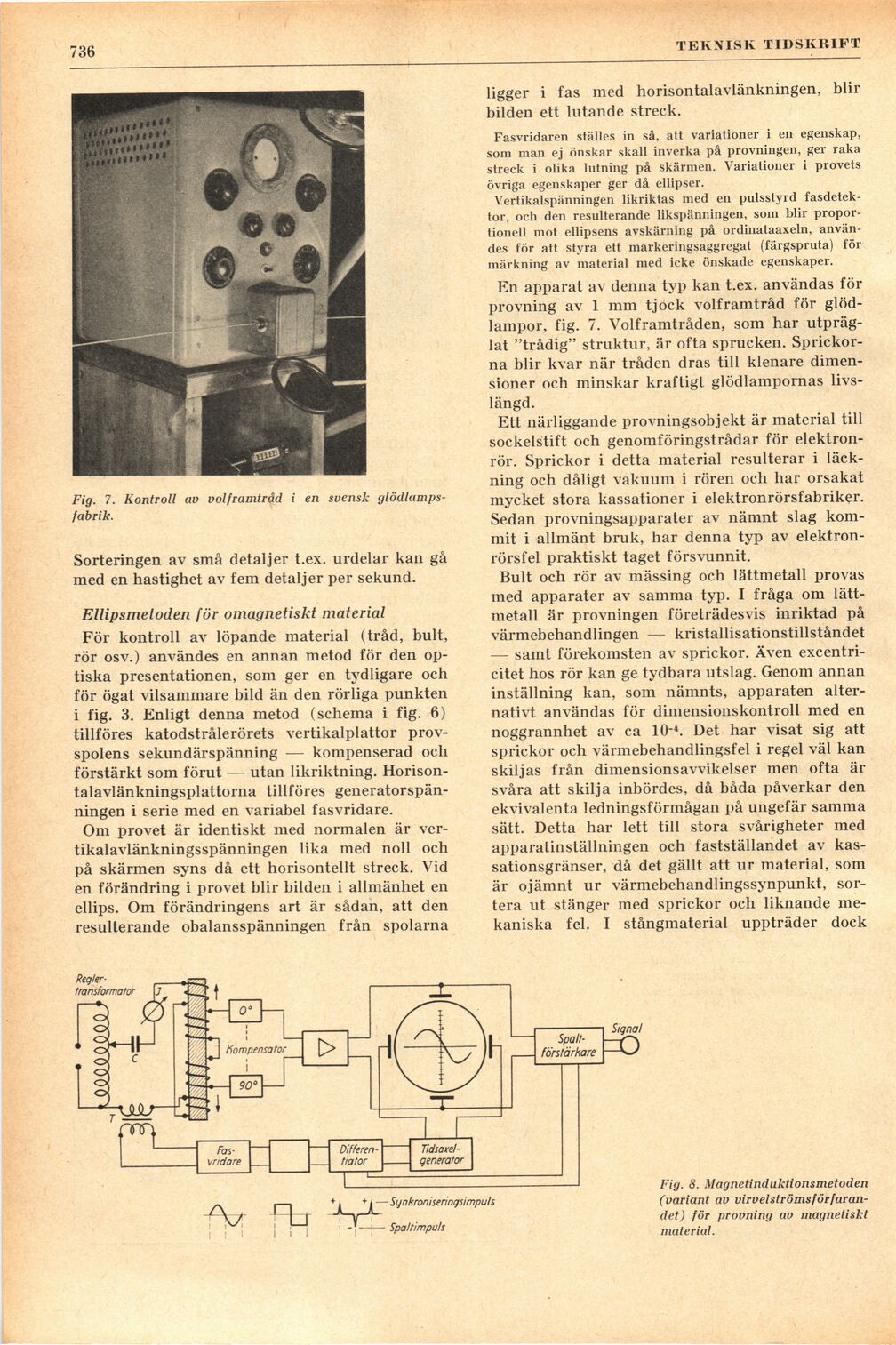

736
’ TEKNISK TIDSKRIFT
Fig. 7. Kontroll av volframtråd i en svensk
glödlampsfabrik.
Sorteringen av små detaljer t.ex. urdelar kan gå
med en hastighet av fem detaljer per sekund.
Ellipsmetoden för omagnetiskt material
För kontroll av löpande material (tråd, bult,
rör osv.) användes en annan metod för den
optiska presentationen, som ger en tydligare och
för ögat vilsammare bild än den rörliga punkten
i fig. 3. Enligt denna metod (schema i fig. 6)
tillföres katodstrålerörets vertikalplattor
provspolens sekundärspänning — kompenserad och
förstärkt som förut — utan likriktning.
Horison-talavlänkningsplattorna tillföres
generatorspänningen i serie med en variabel fasvridare.
Om provet är identiskt med normalen är
ver-tikalavlänkningsspänningen lika med noll och
på skärmen syns då ett horisontellt streck. Vid
en förändring i provet blir bilden i allmänhet en
ellips. Om förändringens art är sådan, att den
resulterande obalansspänningen från spolarna
ligger i fas med horisontalavlänkningen, blir
bilden ett lutande streck.
Fasvridaren ställes in så, att variationer i en egenskap,
som man ej önskar skall inverka på provningen, ger raka
streck i olika lutning på skärmen. Variationer i provets
övriga egenskaper ger då ellipser.
Vertikalspänningen likriktas med en pulsstyrd
fasdetek-tor, och den resulterande likspänningen, som blir
proportionell mot ellipsens avskärning på ordinataaxeln,
användes för att styra ett markeringsaggregat (färgspruta) för
märkning av material med icke önskade egenskaper.
En apparat av denna typ kan t.ex. användas för
provning av 1 mm tjock volframtråd för
glödlampor, fig. 7. Volframtråden, som har
utpräglat "trådig" struktur, är ofta sprucken.
Sprickorna blir kvar när tråden dras till klenare
dimensioner och minskar kraftigt glödlampornas
livslängd.
Ett närliggande provningsobjekt är material till
sockelstift och genomföringstrådar för
elektronrör. Sprickor i detta material resulterar i
läckning och dåligt vakuum i rören och har orsakat
mycket stora kassationer i elektronrörsfabriker.
Sedan provningsapparater av nämnt slag
kommit i allmänt bruk, har denna typ av
elektron-rörsfel praktiskt taget försvunnit.
Bult och rör av mässing och lättmetall provas
med apparater av samma typ. I fråga om
lättmetall är provningen företrädesvis inriktad på
värmebehandlingen — kristallisationstillståndet
— samt förekomsten av sprickor. Även
excentricitet hos rör kan ge tydbara utslag. Genom annan
inställning kan, som nämnts, apparaten
alternativt användas för dimensionskontroll med en
noggrannhet av ca 10"4. Det har visat sig att
sprickor och värmebehandlingsfel i regel väl kan
skiljas från dimensionsavvikelser men ofta är
svåra att skilja inbördes, då båda påverkar den
ekvivalenta ledningsförmågan på ungefär samma
sätt. Detta har lett till stora svårigheter med
apparatinställningen och fastställandet av
kas-sationsgränser, då det gällt att ur material, som
är ojämnt ur värmebehandlingssynpunkt,
sortera ut stänger med sprickor och liknande
mekaniska fel. I stångmaterial uppträder dock
Fig. 8. Magnetinduktionsmetoden
(variant av
virvelströmsförfaran-det) för provning av magnetiskt
material.
