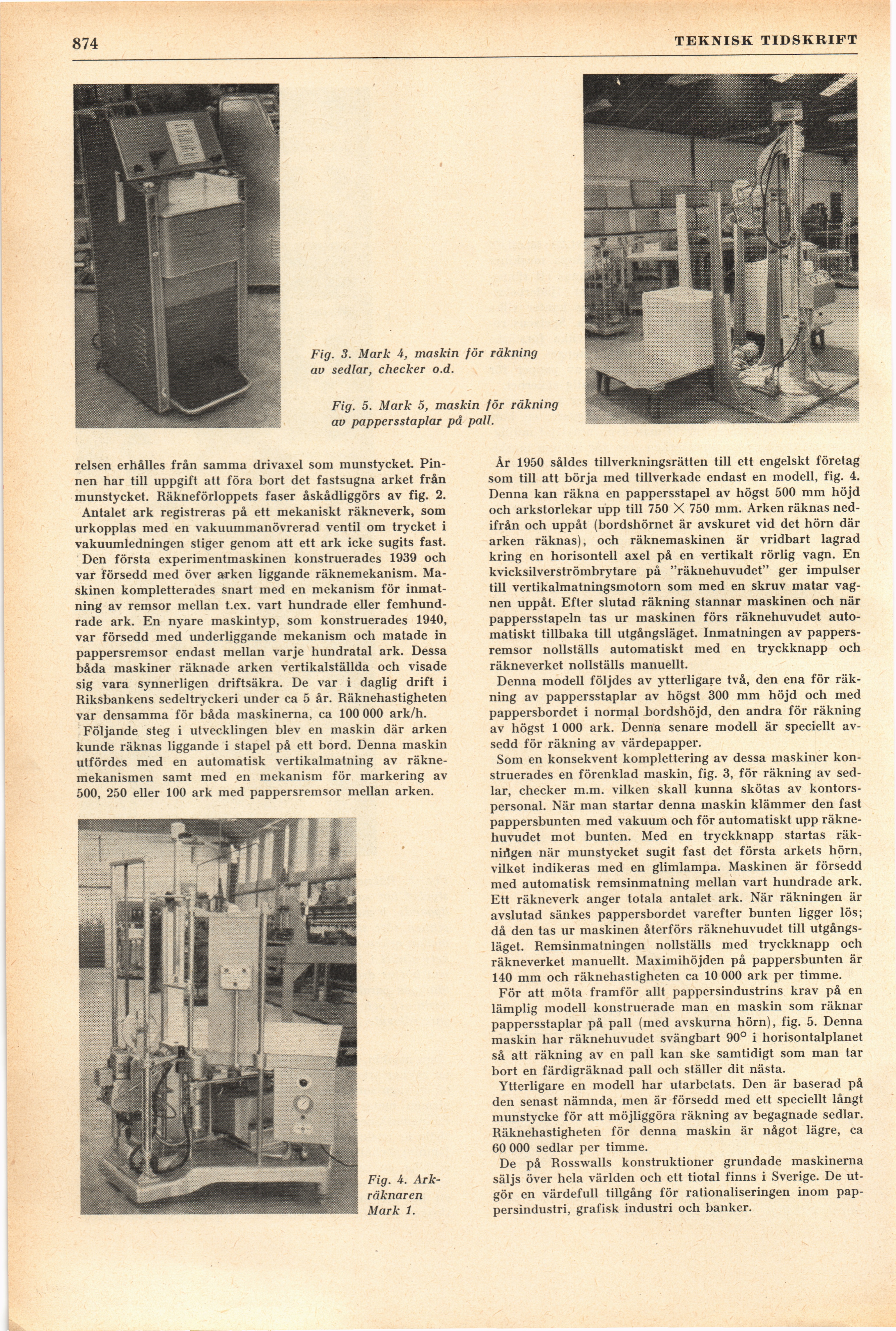

874
’ TEKNISK TIDSKRIFT
Fig. 3. Mark 4, maskin för räkning
av sedlar, checker o.d.
Fig. 5. Mark 5, maskin för räkning
av pappersstaplar på pall.
År 1950 såldes tillverkningsrätten till ett engelskt företag
som till att börja med tillverkade endast en modell, fig. 4.
Denna kan räkna en pappersstapel av högst 500 mm höjd
och arkstorlekar upp till 750 X 750 mm. Arken räknas
nedifrån och uppåt (bordshörnet är avskuret vid det hörn där
arken räknas), och räknemaskinen är vridbart lagrad
kring en horisontell axel på en vertikalt rörlig vagn. En
kvicksilverströmbrytare på "räknehuvudet" ger impulser
till vertikalmatningsmotorn som med en skruv matar
vagnen uppåt. Efter slutad räkning stannar maskinen och när
pappersstapeln tas ur maskinen förs räknehuvudet
automatiskt tillbaka till utgångsläget. Inmatningen av
pappersremsor nollställs automatiskt med en tryckknapp och
räkneverket nollställs manuellt.
Denna modell följdes av ytterligare två, den ena för
räkning av pappersstaplar av högst 300 mm höjd och med
pappersbordet i normal bordshöjd, den andra för räkning
av högst 1 000 ark. Denna senare modell är speciellt
avsedd för räkning av värdepapper.
Som en konsekvent komplettering av dessa maskiner
konstruerades en förenklad maskin, fig. 3, för räkning av
sedlar, checker m.m. vilken skall kunna skötas av
kontorspersonal. När man startar denna maskin klämmer den fast
pappersbunten med vakuum och för automatiskt upp
räknehuvudet mot bunten. Med en tryckknapp startas
räk-niilgen när munstycket sugit fast det första arkets hörn,
vilket indikeras med en glimlampa. Maskinen är försedd
med automatisk remsinmatning mellan vart hundrade ark.
Ett räkneverk anger totala antalet ark. När räkningen är
avslutad sänkes pappersbordet varefter bunten ligger lös;
då den tas ur maskinen återförs räknehuvudet till
utgångsläget. Remsinmatningen nollställs med tryckknapp och
räkneverket manuellt. Maximihöjden på pappersbunten är
140 mm och räknehastigheten ca 10 000 ark per timme.
För att möta framför allt pappersindustrins krav på en
lämplig modell konstruerade man en maskin som räknar
pappersstaplar på pall (med avskurna hörn), fig. 5. Denna
maskin har räknehuvudet svängbart 90° i horisontalplanet
så att räkning av en pall kan ske samtidigt som man tar
bort en färdigräknad pall och ställer dit nästa.
Ytterligare en modell har utarbetats. Den är baserad på
den senast nämnda, men är försedd med ett speciellt långt
munstycke för att möjliggöra räkning av begagnade sedlar.
Räknehastigheten för denna maskin är något lägre, ca
60 000 sedlar per timme.
De på Rosswalls konstruktioner grundade maskinerna
säljs över hela världen och ett tiotal finns i Sverige. De
utgör en värdefull tillgång för rationaliseringen inom
pappersindustri, grafisk industri och banker.
Fig. 4.
Ark-räknaren
Mark 1.
relsen erhålles från samma drivaxel som munstycket
Pinnen har till uppgift att föra bort det fastsugna arket från
munstycket. Räkneförloppets faser åskådliggörs av fig. 2.
Antalet ark registreras på ett mekaniskt räkneverk, som
urkopplas med en vakuummanövrerad ventil om trycket i
vakuumledningen stiger genom att ett ark icke sugits fast.
Den första experimentmaskinen konstruerades 1939 och
var försedd med över arken liggande räknemekanism.
Maskinen kompletterades snart med en mekanism för
inmatning av remsor mellan t.ex. vart hundrade eller
femhundrade ark. En nyare maskintyp, som konstruerades 1940,
var försedd med underliggande mekanism och matade in
pappersremsor endast mellan varje hundratal ark. Dessa
båda maskiner räknade arken vertikalställda och visade
sig vara synnerligen driftsäkra. De var i daglig drift i
Riksbankens sedeltryckeri under ca 5 år. Räknehastigheten
var densamma för båda maskinerna, ca 100 000 ark/h.
Följande steg i utvecklingen blev en maskin där arken
kunde räknas liggande i stapel på ett bord. Denna maskin
utfördes med en automatisk vertikalmatning av
räkne-mekanismen samt med en mekanism för markering av
500, 250 eller 100 ark med pappersremsor mellan arken.
