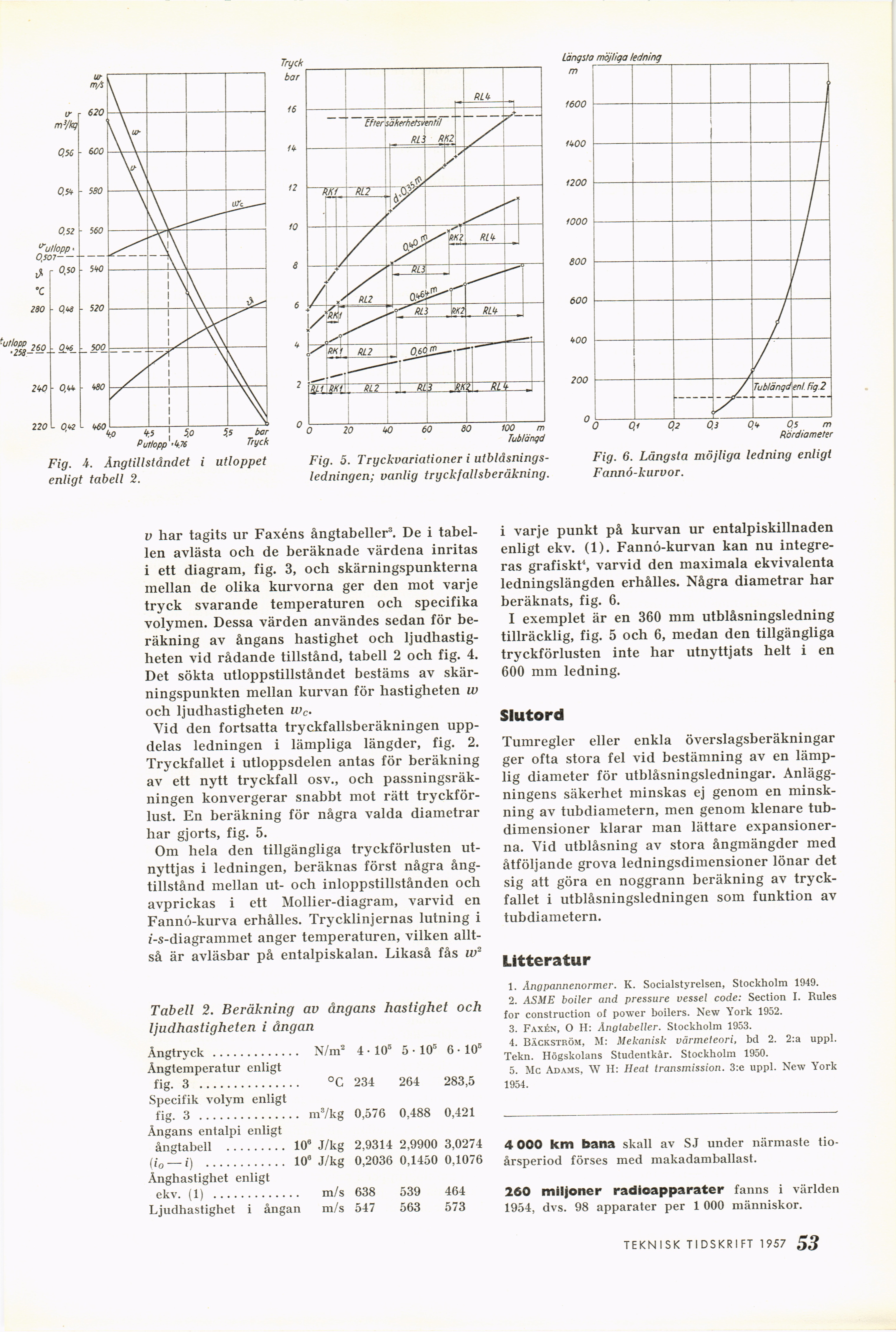

Fig. 4. Ångtillståndet i utloppet
enligt tabell 2.
Fig. 5. Tryckvariationer i
utblåsnings-ledningen; vanlig tryckfallsberäkning.
Fig. 6. Längsta möjliga ledning enligt
Fannö-kurvor.
v har tagits ur Faxéns ångtabeller3. De i
tabellen avlästa och de beräknade värdena inritas
i ett diagram, fig. 3, och skärningspunkterna
mellan de olika kurvorna ger den mot varje
tryck svarande temperaturen och specifika
volymen. Dessa värden användes sedan för
beräkning av ångans hastighet och
ljudhastigheten vid rådande tillstånd, tabell 2 och fig. 4.
Det sökta utloppstillståndet bestäms av
skärningspunkten mellan kurvan för hastigheten w
och ljudhastigheten wc.
Vid den fortsatta tryckfallsberäkningen
uppdelas ledningen i lämpliga längder, fig. 2.
Tryckfallet i utloppsdelen antas för beräkning
av ett nytt tryckfall osv., och
passningsräkningen konvergerar snabbt mot rätt
tryckförlust. En beräkning för några valda diametrar
har gjorts, fig. 5.
Om hela den tillgängliga tryckförlusten
utnyttjas i ledningen, beräknas först några
ångtillstånd mellan ut- och inloppstillstånden och
avprickas i ett Mollier-diagram, varvid en
Fannö-kurva erhålles. Trycklinjernas lutning i
z-s-diagrammet anger temperaturen, vilken
alltså är avläsbar på entalpiskalan. Likaså fås iv2
Tabell 2. Beräkning av ångans hastighet och
ljudhastigheten i ångan
Ångtryck ............. N/nr 4- 105 5- 105 6 • 105
Ångtemperatur enligt
fig- 3 ............... °C 234 264 283,5
Specifik volym enligt
fig. 3 ............... m3/kg 0,576 0,488 0,421
Ångans entalpi enligt
ångtabell ......... 109 J/kg 2,9314 2,9900 3,0274
(lo — i) ............ 10° J/kg 0,2036 0,1450 0,1076
Ånghastighet enligt
ekv. (1) ............. m/s 638 539 464
Ljudhastighet i ångan m/s 547 563 573
i varje punkt på kurvan ur entalpiskillnaden
enligt ekv. (1). Fannö-kurvan kan nu
integreras grafiskt4, varvid den maximala ekvivalenta
ledningslängden erhålles. Några diametrar har
beräknats, fig. 6.
I exemplet är en 360 mm utblåsningsledning
tillräcklig, fig. 5 och 6, medan den tillgängliga
tryckförlusten inte har utnyttjats helt i en
600 mm ledning.
Slutord
Tumregler eller enkla överslagsberäkningar
ger ofta stora fel vid bestämning av en
lämplig diameter för utblåsningsledningar.
Anläggningens säkerhet minskas ej genom en
minskning av tubdiametern, men genom klenare
tubdimensioner klarar man lättare
expansionerna. Vid utblåsning av stora ångmängder med
åtföljande grova ledningsdimensioner lönar det
sig att göra en noggrann beräkning av
tryckfallet i utblåsningsledningen som funktion av
tubdiametern.
Litteratur
1. Ångpannenormer. K. Socialstyrelsen, Stockholm 1949.
2. ASME boiler and pressure vessel code: Section I. Rules
for construction of power boilers. New York 1952.
3. Faxén, O H: Ångtabeller. Stockholm 1953.
4. Bäckström, M: Mekanisk värmeteori, bd 2. 2:a uppl.
Tekn. Högskolans Studentkår. Stockholm 1950.
5. Mc Adams, W H: Heat transmission. 3:e uppl. New York
1954.
4 000 km bana skall av SJ under närmaste tio-
årsperiod förses med makadamballast.
260 miljoner radioapparater fanns i världen
1954, dvs. 98 apparater per 1 000 människor.
