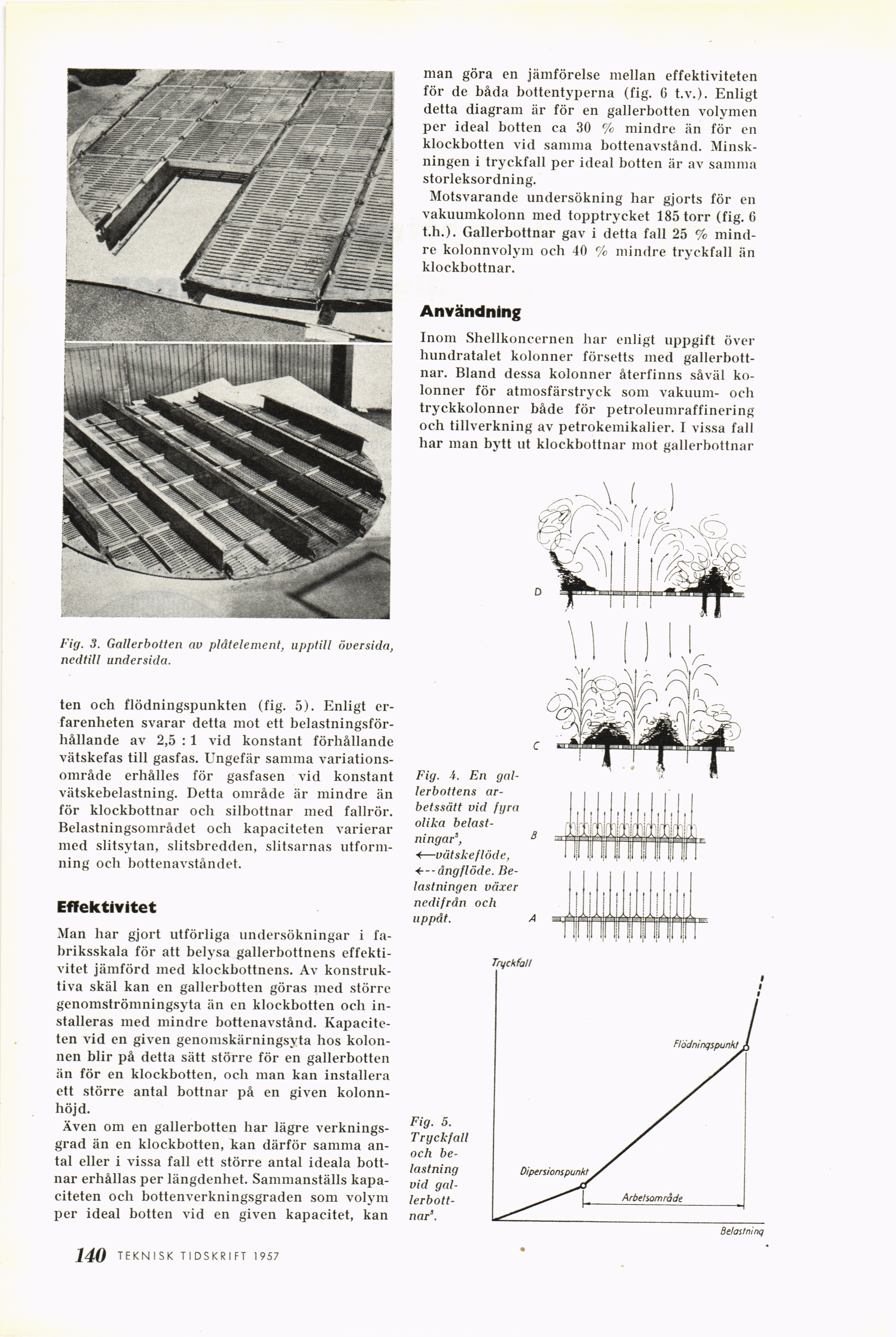

Fig. 3. Gallerbotten av plåtelement, upptill översida,
nedtill undersida.
ten och flödningspunkten (fig. 5). Enligt
erfarenheten svarar detta mot ett
belastningsförhållande av 2,5 : 1 vid konstant förhållande
vätskefas till gasfas. Ungefär samma
variationsområde erhålles för gasfasen vid konstant
vätskebelastning. Detta område är mindre än
för klockbottnar och silbottnar med fallrör.
Belastningsområdet ocli kapaciteten varierar
med slitsytan, slitsbredden, slitsarnas
utformning och bottenavståndet.
Effektivitet
Man har gjort utförliga undersökningar i
fabriksskala för att belysa gallerbottnens
effektivitet jämförd med klockbottnens. Av
konstruktiva skäl kan en gallerbotten göras med större
genomströmningsyta än en klockbotten och
installeras med mindre bottenavstånd.
Kapaciteten vid en given genomskärningsyta hos
kolonnen blir på detta sätt större för en gallerbotten
än för en klockbotten, och man kan installera
ett större antal bottnar på en given
kolonn-höjd.
Även om en gallerbotten har lägre
verkningsgrad än en klockbotten, kan därför samma
antal eller i vissa fall ett större antal ideala
bottnar erhållas per längdenhet. Sammanställs
kapaciteten och bottenverkningsgraden som volym
per ideal botten vid en given kapacitet, kan
TEKNISK TIDSKRIFT 1957 jf!5
man göra en jämförelse mellan effektiviteten
för de båda bottentyperna (fig. 6 t.v.). Enligt
detta diagram är för en gallerbotten volymen
per ideal botten ca 30 % mindre än för en
klockbotten vid samma bottenavstånd.
Minskningen i tryckfall per ideal botten är av samma
storleksordning.
Motsvarande undersökning har gjorts för en
vakuumkolonn med topptrycket 185 torr (fig. 6
t.h.). Gallerbottnar gav i detta fall 25 %
mindre kolonnvolym och 40 % mindre tryckfall än
klockbottnar.
Användning
Inom Shellkoncernen har enligt uppgift över
hundratalet kolonner försetts med
gallerbottnar. Bland dessa kolonner återfinns såväl
kolonner för atmosfärstryck som vakuum- och
tryckkolonner både för petroleumraffinering
och tillverkning av petrokemikalier. I vissa fall
har man bytt ut klockbottnar mot gallerbottnar
Fig. A. En
gallerbottens arbetssätt vid fyra
olika
belastningar",
<—vät ske fi öd e,
<–- ångflöde.
Belastningen växer
nedifrån och
uppåt.
Fig. 5.
Tryckfall
och
belastning
vid
gallerbottnar’.
