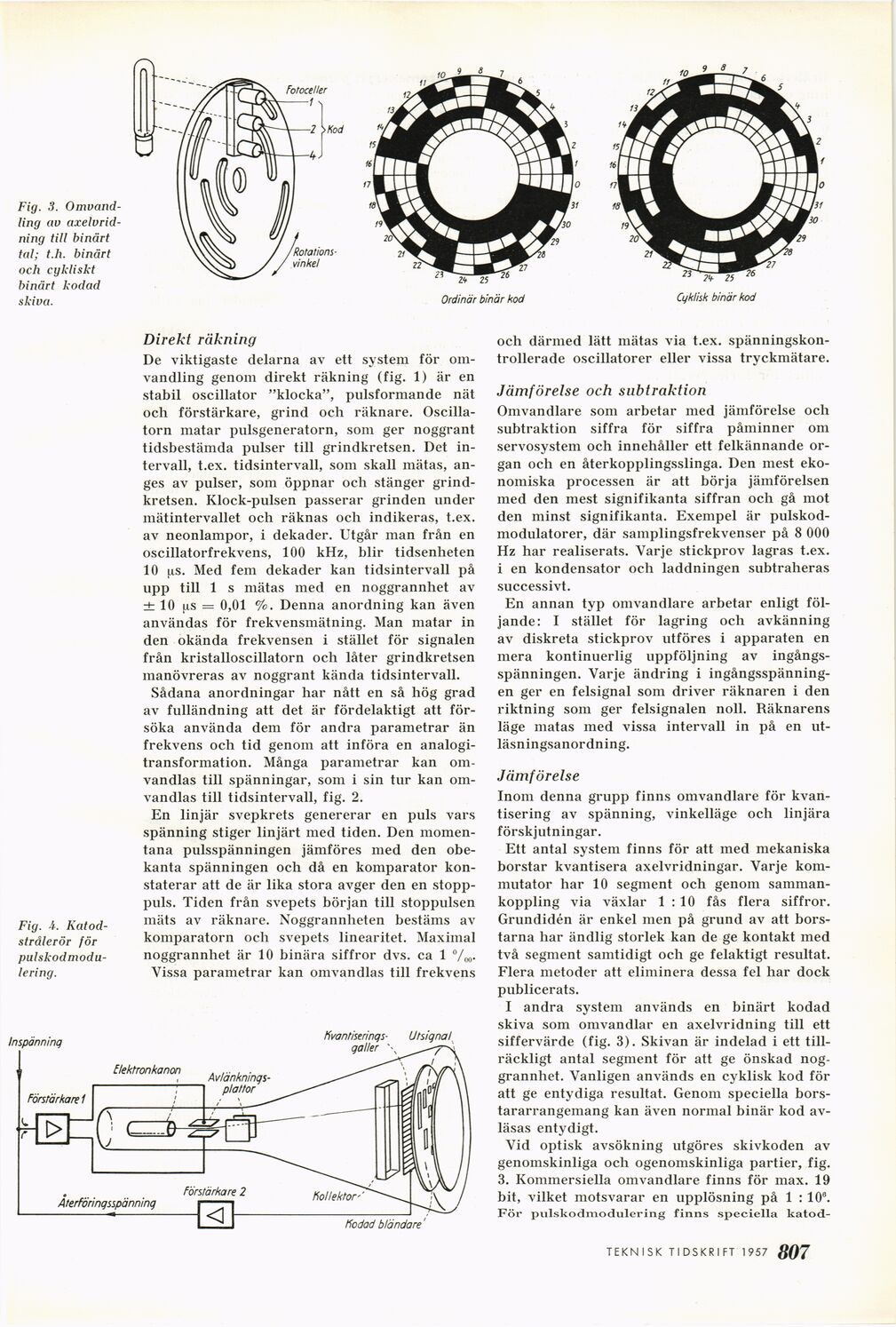

Fig. 3.
Omvandling av
axelvrid-ning till binärt
tal; t.h. binärt
och cykliskt
binärt kodad
skiva.
Fig. 4.
Katod-strålerör för [-pulskodmodu-lering.-]
{+pulskodmodu-
lering.+}
Direkt räkning
De viktigaste delarna av ett system för
omvandling genom direkt räkning (fig. 1) är en
stabil oscillator "klocka", pulsformande nät
och förstärkare, grind och räknare.
Oscillatorn matar pulsgeneratorn, som ger noggrant
tidsbestämda pulser till grindkretsen. Det
intervall, t.ex. tidsintervall, som skall mätas,
anges av pulser, som öppnar och stänger
grindkretsen. Klock-pulsen passerar grinden under
mätintervallet och räknas och indikeras, t.ex.
av neonlampor, i dekader. Utgår man från en
oscillatorfrekvens, 100 kHz, blir tidsenheten
10 |is. Med fem dekader kan tidsintervall på
upp till 1 s mätas med en noggrannhet av
±10 [is = 0,01 %. Denna anordning kan även
användas för frekvensmätning. Man matar in
den okända frekvensen i stället för signalen
från kristalloscillatorn och låter grindkretsen
manövreras av noggrant kända tidsintervall.
Sådana anordningar har nått en så hög grad
av fulländning att det är fördelaktigt att
försöka använda dem för andra parametrar än
frekvens och tid genom att införa en
analogi-transformation. Många parametrar kan
omvandlas till spänningar, som i sin tur kan
omvandlas till tidsintervall, fig. 2.
En linjär svepkrets genererar en puls vars
spänning stiger linjärt med tiden. Den
momentana pulsspänningen jämföres med den
obekanta spänningen och då en komparator
konstaterar att de är lika stora avger den en
stopppuls. Tiden från svepets början till stoppulsen
mäts av räknare. Noggrannheten bestäms av
komparatorn och svepets linearitet. Maximal
noggrannhet är 10 binära siffror dvs. ca 1 %o-
Vissa parametrar kan omvandlas till frekvens
och därmed lätt mätas via t.ex.
spänningskon-trollerade oscillatorer eller vissa tryckmätare.
Jämförelse och subtraktion
Omvandlare som arbetar med jämförelse och
subtraktion siffra för siffra påminner om
servosystem och innehåller ett felkännande
organ och en återkopplingsslinga. Den mest
ekonomiska processen är att börja jämförelsen
med den mest signifikanta siffran och gå mot
den minst signifikanta. Exempel är
pulskod-modulatorer, där samplingsfrekvenser på 8 000
Hz har realiserats. Varje stickprov lagras t.ex.
i en kondensator och laddningen subtraheras
successivt.
En annan typ omvandlare arbetar enligt
följande: I stället för lagring och avkänning
av diskreta stickprov utföres i apparaten en
mera kontinuerlig uppföljning av
ingångsspänningen. Varje ändring i
ingångsspänningen ger en felsignal som driver räknaren i den
riktning som ger felsignalen noll. Räknarens
läge matas med vissa intervall in på en
ut-läsningsanordning.
Jämförelse
Inom denna grupp finns omvandlare för
kvan-tisering av spänning, vinkelläge och linjära
förskjutningar.
Ett antal system finns för att med mekaniska
borstar kvantisera axelvridningar. Varje
kommutator har 10 segment och genom
sammankoppling via växlar 1 : 10 fås flera siffror.
Grundidén är enkel men på grund av att
borstarna har ändlig storlek kan de ge kontakt med
två segment samtidigt och ge felaktigt resultat.
Flera metoder att eliminera dessa fel har dock
publicerats.
I andra system används en binärt kodad
skiva som omvandlar en axelvridning till ett
siffervärde (fig. 3). Skivan är indelad i ett
tillräckligt antal segment för att ge önskad
noggrannhet. Vanligen används en cyklisk kod för
att ge entydiga resultat. Genom speciella
bors-tararrangemang kan även normal binär kod
avläsas entydigt.
Vid optisk avsökning utgöres skivkoden av
genomskinliga och ogenomskinliga partier, fig.
3. Kommersiella omvandlare finns för max. 19
bit, vilket motsvarar en upplösning på 1 : 106.
För pulskodmodulering finns speciella katod-
