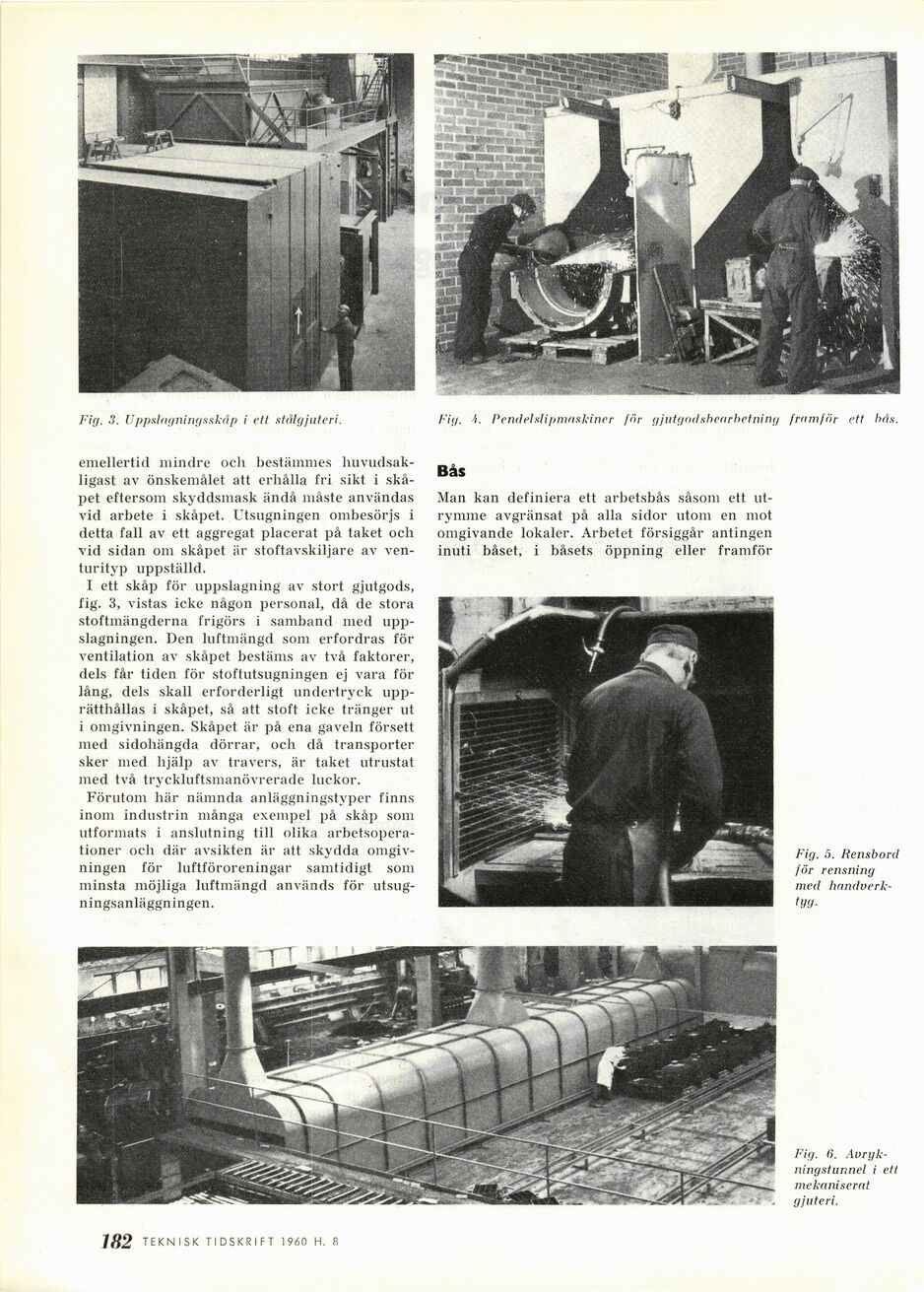

Fig. 3. Uppslagningsskäp i ett stålgjuteri.
emellertid mindre och bestämmes
huvudsakligast av önskemålet att erhålla fri sikt i
skåpet eftersom skyddsmask ändå måste användas
vid arbete i skåpet. Utsugningen ombesörjs i
detta fall av ett aggregat placerat på taket och
vid sidan om skåpet är stoftavskiljare av
ventur ityp uppställd.
I ett skåp för uppslagning av stort gjutgods,
fig. 3, vistas icke någon personal, då de stora
stoftmängderna frigörs i samband med
uppslagningen. Den luftmängd som erfordras för
ventilation av skåpet bestäms av två faktorer,
dels får tiden för stoftutsugningen ej vara för
lång, dels skall erforderligt undertryck
upprätthållas i skåpet, så att stoft icke tränger ut
i omgivningen. Skåpet är på ena gaveln försett
med sidohängda dörrar, och då transporter
sker med hjälp av travers, är taket utrustat
med två tryckluftsmanövrerade luckor.
Förutom här nämnda anläggningstyper finns
inom industrin många exempel på skåp som
utformats i anslutning till olika
arbetsoperationer och där avsikten är att skydda
omgivningen för luftföroreningar samtidigt som
minsta möjliga luftmängd används för
utsugningsanläggningen.
Fig. ’/. Pendelslipmaskiner för gjutgodsbearbetning framför ett bås.
Bås
Man kan definiera ett arbetsbås såsom ett
utrymme avgränsat på alla sidor utom en mot
omgivande lokaler. Arbetet försiggår antingen
inuti båset, i båsets öppning eller framför
Fig. 5. Rensbord
för rensning
med handverk-
tyg-
Fig. 6.
Avryk-ningstunnel i ett
mekaniserat
gjuteri.
182 TEKNISK TIDSKRIFT 1 960 H. 10
