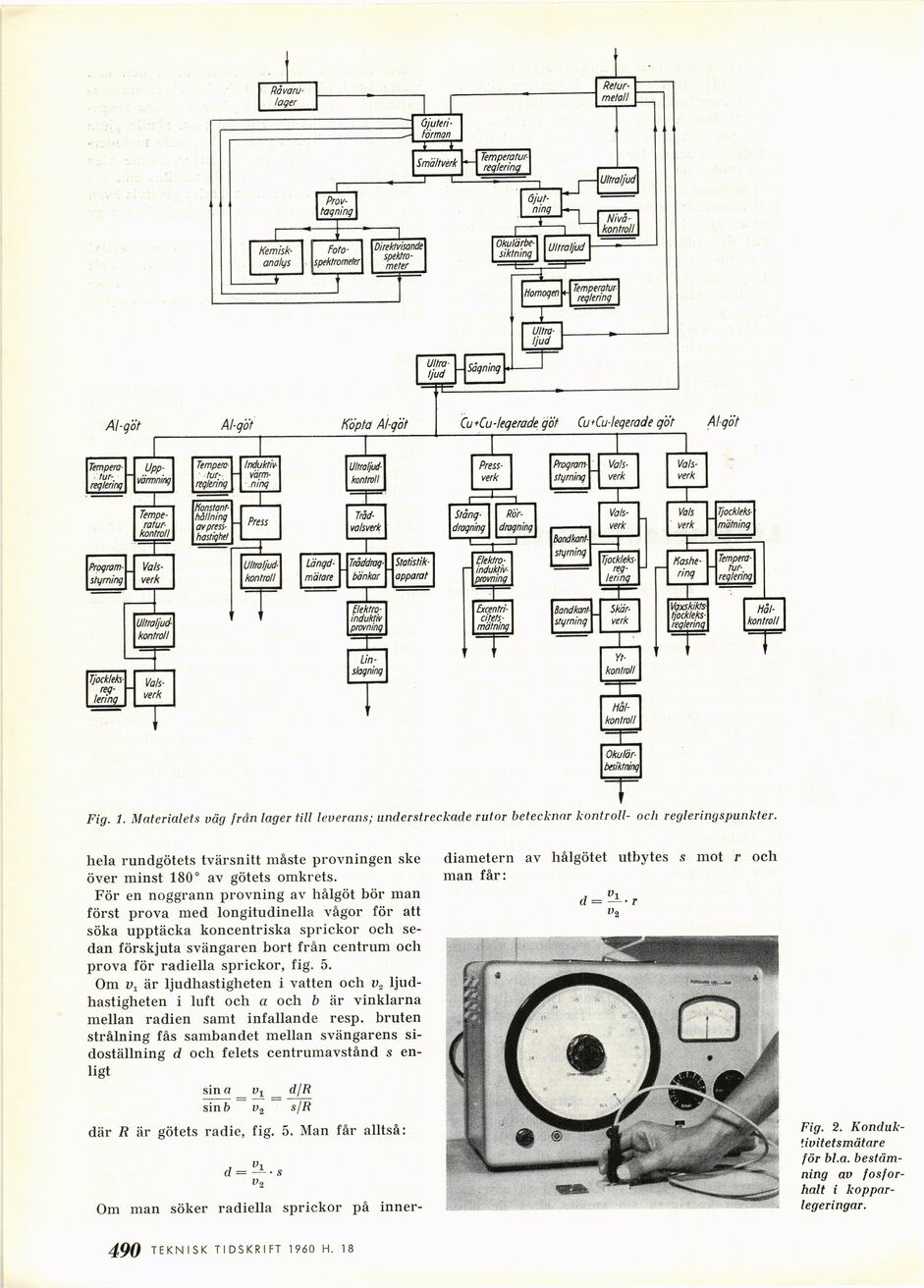

Fig. 1. Materialets väg från lager till leverans; understreckade rutor betecknar kontroll- och regleringspunkter.
hela rundgötets tvärsnitt måste provningen ske
över minst 180° av götets omkrets.
För en noggrann provning av hålgöt bör man
först prova med longitudinella vågor för att
söka upptäcka koncentriska sprickor och
sedan förskjuta svängaren bort från centrum och
prova för radiella sprickor, fig. 5.
Om v1 är ljudhastigheten i vatten och i>2
ljudhastigheten i luft och a och b är vinklarna
mellan radien samt infallande resp. bruten
strålning fås sambandet mellan svängarens
sidoställning d och felets centrumavstånd s
enligt
sin a v1 d/R
sinf> v2 s/R
där R är götets radie, fig. 5. Man får alltså:
"2
Om man söker radiella sprickor på inner-
diametern av hålgötet utbytes s mot r och
man får:
vo
Fig. 2.
Konduk-tivitetsmätare
för bl.a.
bestämning av
fosforhalt i
kopparlegeringar.
490 TEKNISK TIDSKRIFT 1960 .H. 16
