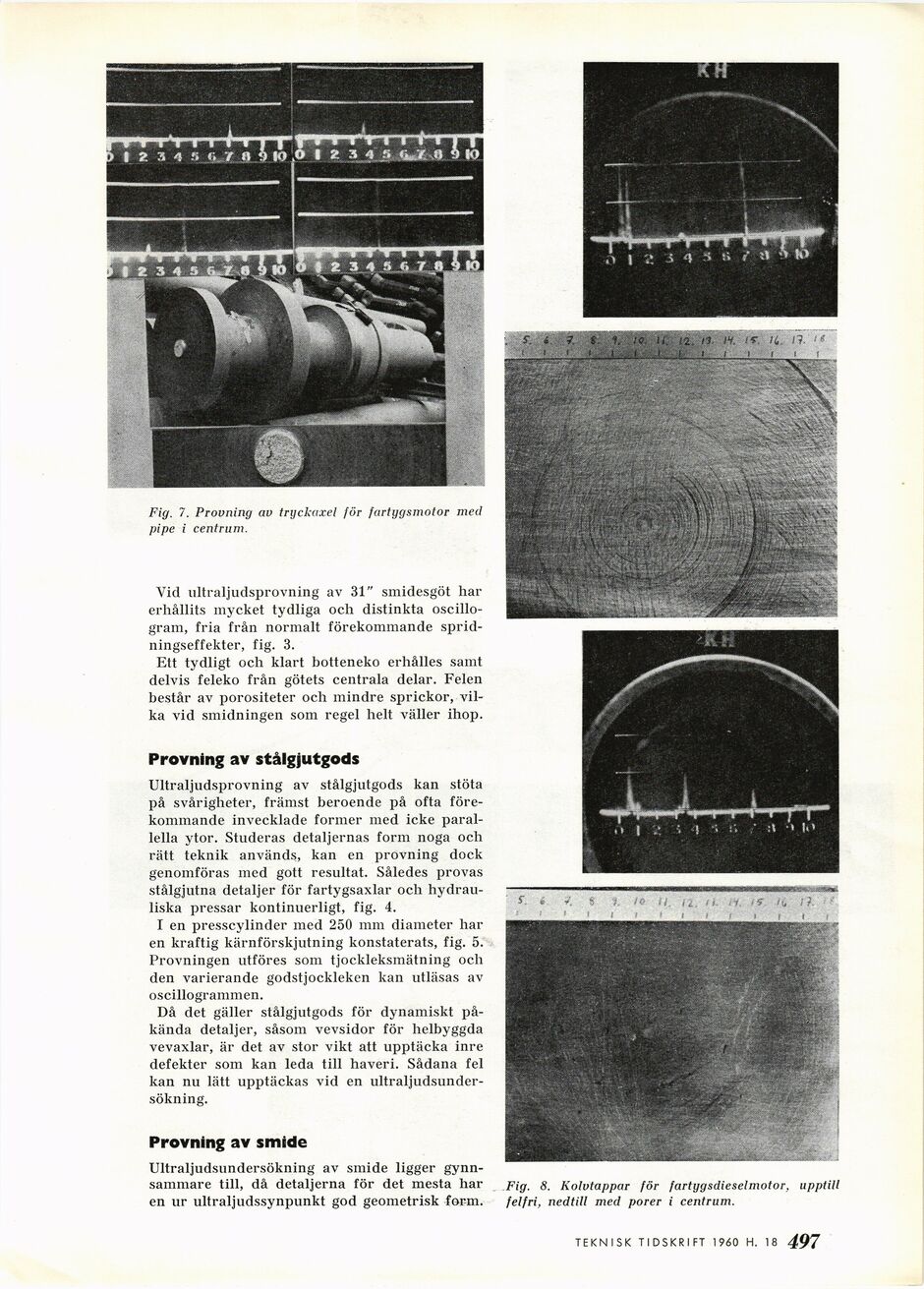

Fig. 7. Provning av tryckaxel för fartygsmotor med
pipe i centrum.
Vid ultraljudsprovning av 31" smidesgöt har
erhållits mycket tydliga och distinkta
oscillogram, fria från normalt förekommande
spridningseffekter, fig. 3.
Ett tydligt och klart botteneko erhålles samt
delvis feleko från götets centrala delar. Felen
består av porositeter och mindre sprickor,
vilka vid smidningen som regel helt väller ihop.
Provning av stålgjutgods
Ultraljudsprovning av stålgjutgods kan stöta
på svårigheter, främst beroende på ofta
förekommande invecklade former med icke
parallella ytor. Studeras detaljernas form noga och
rätt teknik används, kan en provning dock
genomföras med gott resultat. Således provas
stålgjutna detaljer för fartygsaxlar och
hydrauliska pressar kontinuerligt, fig. 4.
I en presscylinder med 250 mm diameter har
en kraftig kärnförskjutning konstaterats, fig. 5.
Provningen utföres som tjockleksmätning och
den varierande godstjockleken kan utläsas av
oscillogrammen.
Då det gäller stålgjutgods för dynamiskt
på-kända detaljer, såsom vevsidor för helbyggda
vevaxlar, är det av stor vikt att upptäcka inre
defekter som kan leda till haveri. Sådana fel
kan nu lätt upptäckas vid en
ultraljudsundersökning.
Provning av smide
Ultraljudsundersökning av smide ligger
gynnsammare till, då detaljerna för det mesta har
en ur ultraljudssynpunkt god geometrisk form.
Fig. 8. Kolvtappar för fartygsdieselmotor, upptill
felfri, nedtill med porer i centrum.
TEKNISK TIDSKRIFT 1 960 H. 17 497
