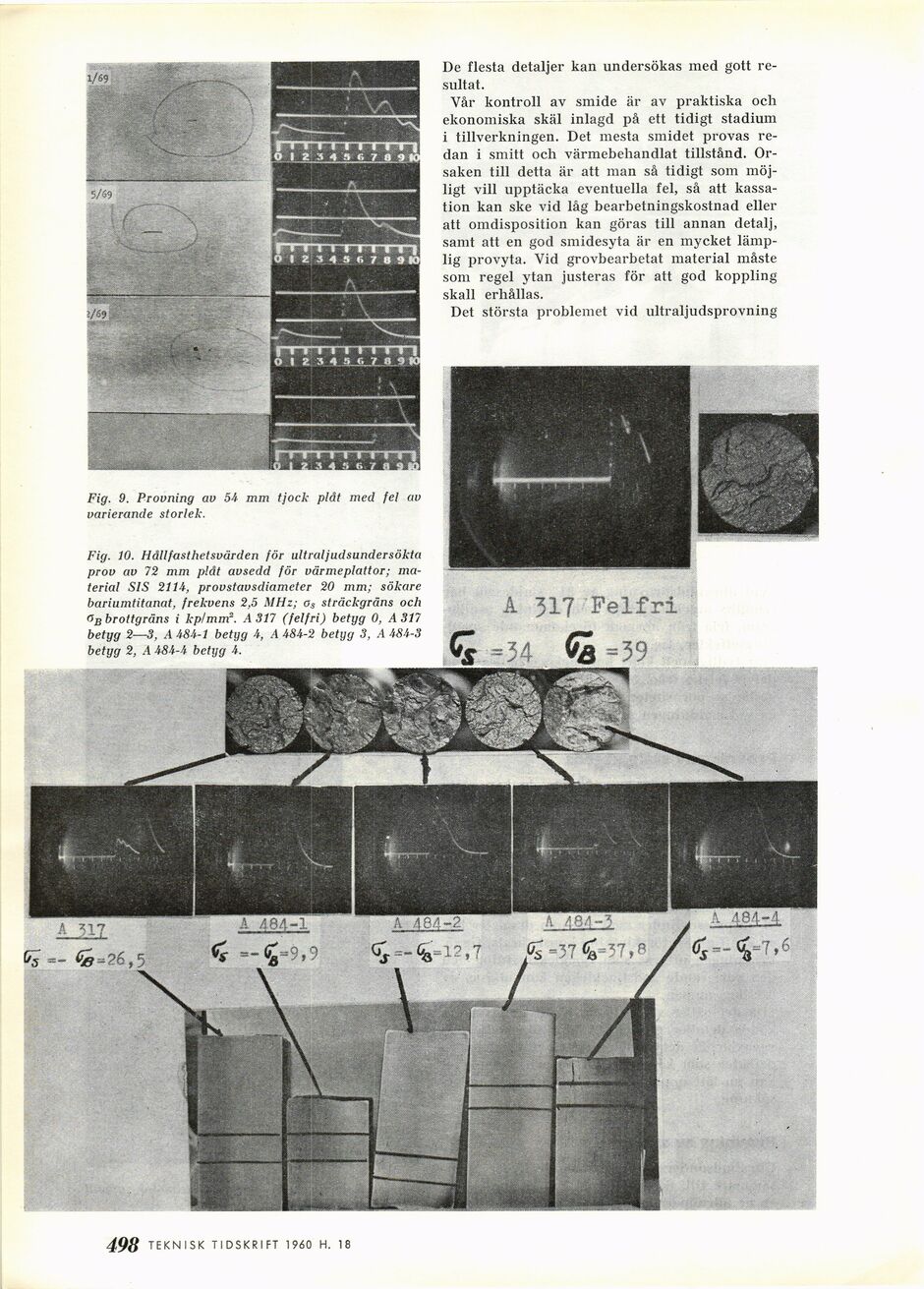

Fig. 9. Provning av 54 mm tjock plåt med fel av
varierande storlek.
De flesta detaljer kan undersökas med gott
resultat.
Vår kontroll av smide är av praktiska och
ekonomiska skäl inlagd på ett tidigt stadium
i tillverkningen. Det mesta smidet provas
redan i smitt och värmebehandlat tillstånd.
Orsaken till detta är att man så tidigt som
möjligt vill upptäcka eventuella fel, så att
kassation kan ske vid låg bearbetningskostnad eller
att omdisposition kan göras till annan detalj,
samt att en god smidesyta är en mycket
lämplig provyta. Vid grovbearbetat material måste
som regel ytan justeras för att god koppling
skall erhållas.
Det största problemet vid ultraljudsprovning
Fig. 10. Hållfasthetsvärden för ultraljudsundersökta
prov av 72 mm plåt avsedd för värmeplattor;
material SIS 2114, provstavsdiameter 20 mm; sökare
bariumtitanat, frekvens 2,5 MHz; os sträckgräns och
Ob brottgräns i kp/mm2. A 317 (felfri) betyg 0, A 317
betyg 2—3, A 484-1 betyg 4, A 484-2 betyg 3, A 484-3
betyg 2, A 484-4 betyg 4.
498 TEKNISK TIDSKRIFT 1960 .H. 16
