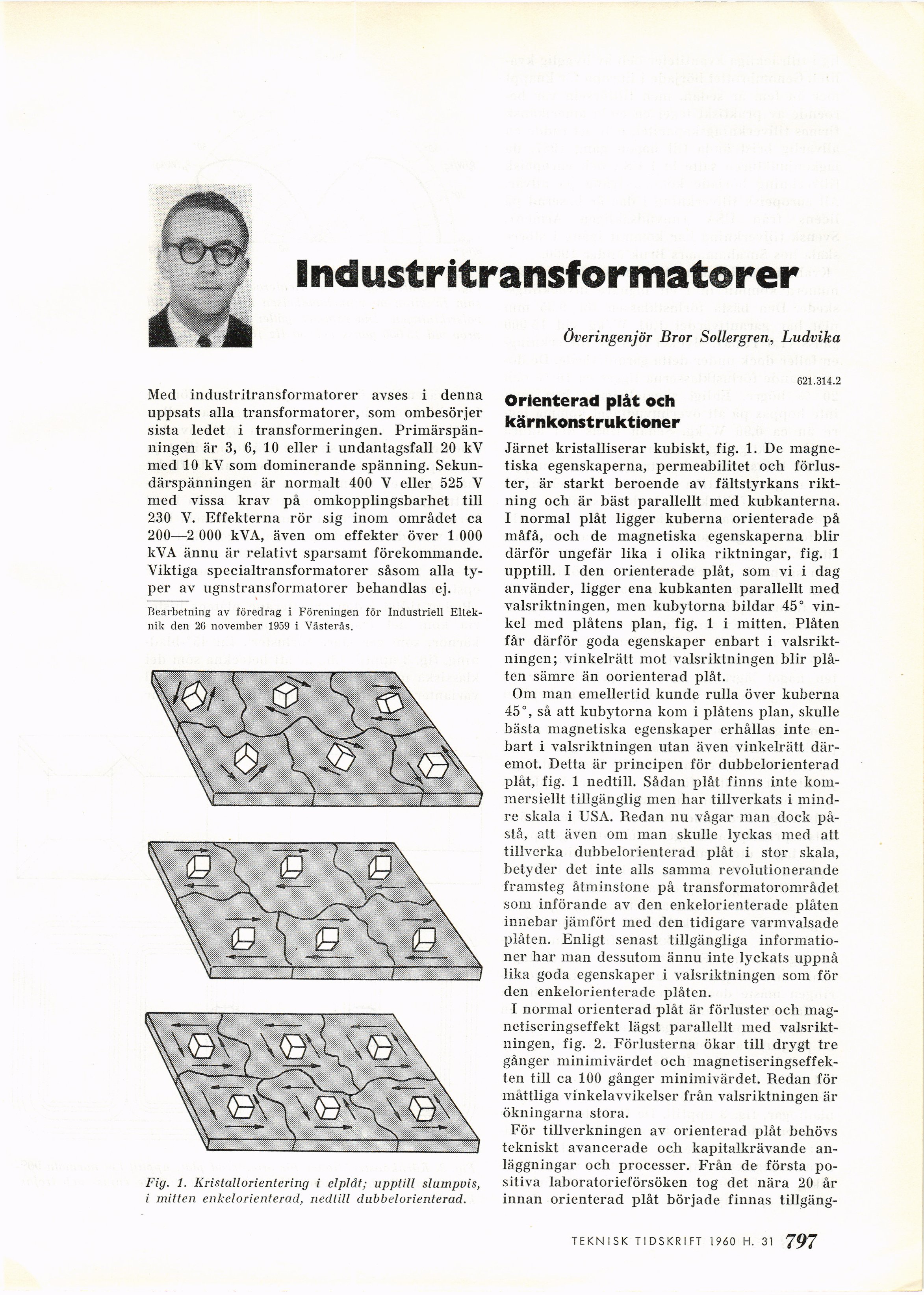

Full resolution (JPEG) - On this page / på denna sida - 1960, H. 31 - Industritransformatorer, av Bror Sollergren
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Industritransformaterer
Med industritransformatorer avses i denna
uppsats alla transformatorer, som ombesörjer
sista ledet i transformeringen.
Primärspänningen är 3, 6, 10 eller i undantagsfall 20 kV
med 10 kV som dominerande spänning.
Sekundärspänningen är normalt 400 V eller 525 V
med vissa krav på omkopplingsbarhet till
230 V. Effekterna rör sig inom området ca
200—2 000 kVA, även om effekter över 1 000
kVA ännu är relativt sparsamt förekommande.
Viktiga specialtransformatorer såsom alla
typer av ugnstransformatorer behandlas ej.
Bearbetning av föredrag i Föreningen för Industriell
Elteknik den 26 november 1959 i Västerås.
Fig. 1. Kristallorientering i elplåt; upptill slumpvis,
i mitten enkelorienterad, nedtill dubbelorienterad.
Överingenjör Bror Sollergren, Ludvika
621.314.2
Orienterad plåt och
kä rnkonst r uktione r
Järnet kristalliserar kubiskt, fig. 1. De
magnetiska egenskaperna, permeabilitet och
förluster, är starkt beroende av fältstyrkans
riktning och är bäst parallellt med kubkanterna.
I normal plåt ligger kuberna orienterade på
måfå, och de magnetiska egenskaperna blir
därför ungefär lika i olika riktningar, fig. 1
upptill. I den orienterade plåt, som vi i dag
använder, ligger ena kubkanten parallellt med
valsriktningen, men kubytorna bildar 45°
vinkel med plåtens plan, fig. 1 i mitten. Plåten
får därför goda egenskaper enbart i
valsriktningen; vinkelrätt mot valsriktningen blir
plåten sämre än oorienterad plåt.
Om man emellertid kunde rulla över kuberna
45°, så att kubytorna kom i plåtens plan, skulle
bästa magnetiska egenskaper erhållas inte
enbart i valsriktningen utan även vinkelrätt
däremot. Detta är principen för dubbelorienterad
plåt, fig. 1 nedtill. Sådan plåt finns inte
kommersiellt tillgänglig men har tillverkats i
mindre skala i USA. Redan nu vågar man dock
påstå, att även om man skulle lyckas med att
tillverka dubbelorienterad plåt i stor skala,
betyder det inte alls samma revolutionerande
framsteg åtminstone på transformatorområdet
som införande av den enkelorienterade plåten
innebar jämfört med den tidigare varmvalsade
plåten. Enligt senast tillgängliga
informationer har man dessutom ännu inte lyckats uppnå
lika goda egenskaper i valsriktningen som för
den enkelorienterade plåten.
I normal orienterad plåt är förluster och
mag-netiseringseffekt lägst parallellt med
valsriktningen, fig. 2. Förlusterna ökar till drygt tre
gånger minimivärdet och
magnetiseringseffek-ten till ca 100 gånger minimivärdet. Redan för
måttliga vinkelavvikelser från valsriktningen är
ökningarna stora.
För tillverkningen av orienterad plåt behövs
tekniskt avancerade och kapitalkrävande
anläggningar och processer. Från de första
positiva laboratorieförsöken tog det nära 20 år
innan orienterad plåt började finnas tillgäng-
TEKNISK TIDSKRIFT 1 960 H. 30 797
