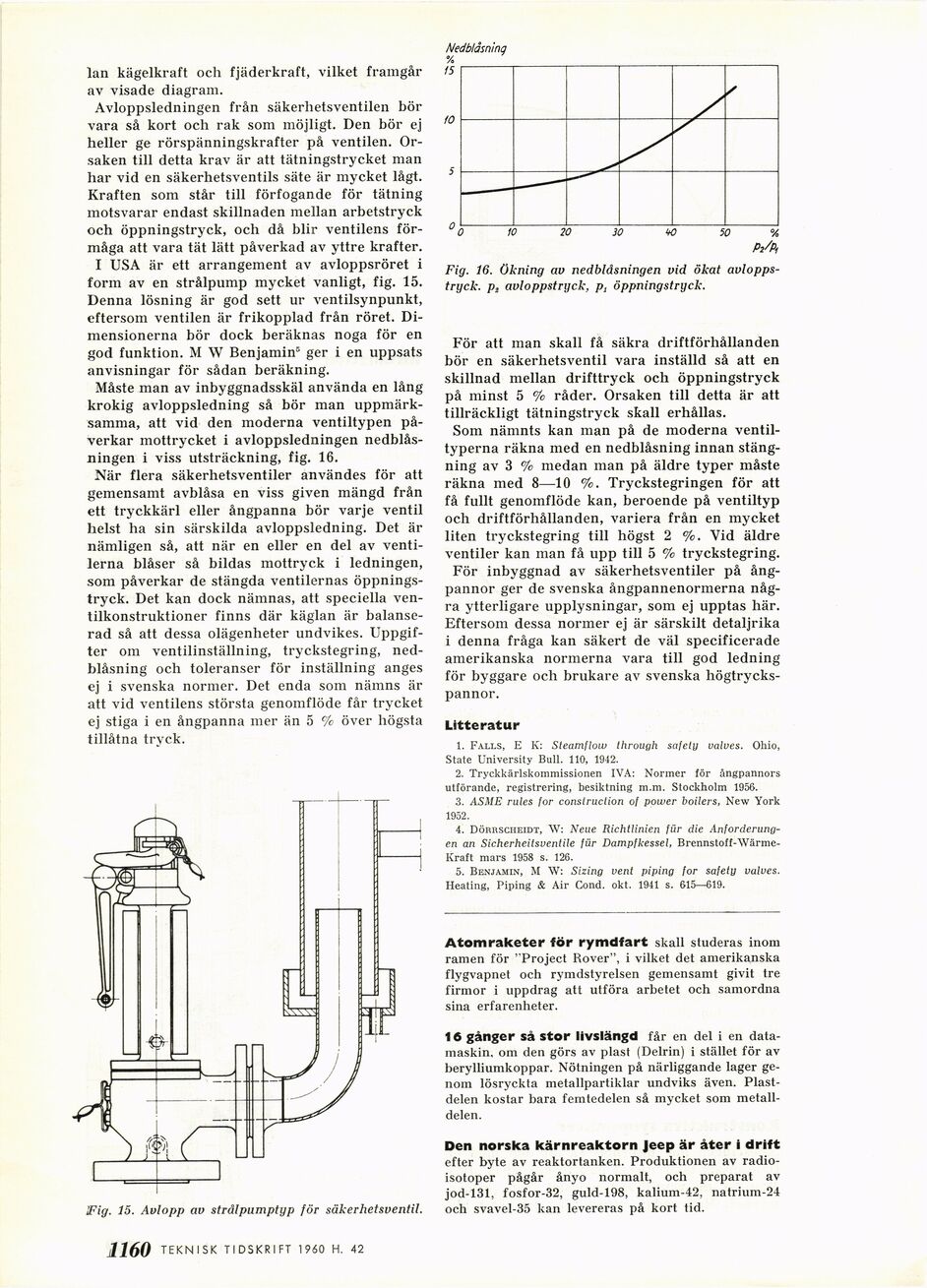

lan kägelkraft och fjäderkraft, vilket framgår
av visade diagram.
Avloppsledningen från säkerhetsventilen bör
vara så kort och rak som möjligt. Den bör ej
heller ge rörspänningskrafter på ventilen.
Orsaken till detta krav är att tätningstrycket man
har vid en säkerhetsventils säte är mycket lågt.
Kraften som står till förfogande för tätning
motsvarar endast skillnaden mellan arbetstryck
och öppningstryck, och då blir ventilens
förmåga att vara tät lätt påverkad av yttre krafter.
I USA är ett arrangement av avloppsröret i
form av en strålpump mycket vanligt, fig. 15.
Denna lösning är god sett ur ventilsynpunkt,
eftersom ventilen är frikopplad från röret.
Dimensionerna bör dock beräknas noga för en
god funktion. M W Benjamin5 ger i en uppsats
anvisningar för sådan beräkning.
Måste man av inbyggnadsskäl använda en lång
krokig avloppsledning så bör man
uppmärksamma, att vid den moderna ventiltypen
påverkar mottrycket i avloppsledningen
nedblås-ningen i viss utsträckning, fig. 16.
När flera säkerhetsventiler användes för att
gemensamt avblåsa en viss given mängd från
ett tryckkärl eller ångpanna bör varje ventil
helst ha sin särskilda avloppsledning. Det är
nämligen så, att när en eller en del av
ventilerna blåser så bildas mottryck i ledningen,
som påverkar de stängda ventilernas
öppningstryck. Det kan dock nämnas, att speciella
ventilkonstruktioner finns där käglan är
balanserad så att dessa olägenheter undvikes.
Uppgifter om ventilinställning, tryckstegring,
ned-blåsning och toleranser för inställning anges
ej i svenska normer. Det enda som nämns är
att vid ventilens största genomflöde får trycket
ej stiga i en ångpanna mer än 5 % över högsta
tillåtna trvck.
Nedblåsning
%
15
Fig. 15. Avlopp av strdlpumptyp för säkerhetsventil.
1160 TEKNISK TIDSKRIFT 1960 H. 42
Fig. 16. ökning av nedbldsningen vid ökat
avloppstryck. p. avloppstryck, p, öppningstryck.
För att man skall få säkra driftförhållanden
bör en säkerhetsventil vara inställd så att en
skillnad mellan drifttryck och öppningstryck
på minst 5 % råder. Orsaken till detta är att
tillräckligt tätningstryck skall erhållas.
Som nämnts kan man på de moderna
ventiltyperna räkna med en nedblåsning innan
stängning av 3 % medan man på äldre typer måste
räkna med 8—10 %. Tryckstegringen för att
få fullt genomflöde kan, beroende på ventiltyp
och driftförhållanden, variera från en mycket
liten tryckstegring till högst 2 %. Vid äldre
ventiler kan man få upp till 5 % tryckstegring.
För inbyggnad av säkerhetsventiler på
ångpannor ger de svenska ångpannenormerna
några ytterligare upplysningar, som ej upptas här.
Eftersom dessa normer ej är särskilt detaljrika
i denna fråga kan säkert de väl specificerade
amerikanska normerna vara till god ledning
för byggare och brukare av svenska
högtryckspannor.
Litteratur
1. Falls, E K: Steamflow through safety valves. Ohio,
State University Bull. 110, 1942.
2. Tryckkärlskommissionen IVA: Normer för ångpannors
utförande, registrering, besiktning m.m. Stockholm 1956.
3. ASME rules for construction of power boilers, New York
1952.
4. Dörüscheidt, w: Neue Richtlinien für die
Anforderung-en an Sicherheitsventile für Dampfkessel,
Brennstoff-Wärme-Kraft mars 1958 s. 126.
5. Benjamin, M W: Sizing vent piping for safety valves.
Heating, Piping & Air Cond. okt. 1941 s. 615—619.
Atom raketer för rymdfart skall studeras inom
ramen för "Project Rover", i vilket det amerikanska
flygvapnet och rymdstyrelsen gemensamt givit tre
firmor i uppdrag att utföra arbetet och samordna
sina erfarenheter.
16 gånger så stor livslängd får en del i en
datamaskin. om den görs av plast (Delrin) i stället för av
berylliumkoppar. Nötningen på närliggande lager
genom lösryckta metallpartiklar undviks även.
Plastdelen kostar bara femtedelen så mycket som
metalldelen.
Den norska kärnreaktorn Jeep är åter i drift
efter byte av reaktortanken. Produktionen av
radioisotoper pågår ånyo normalt, och preparat av
jod-131, fosfor-32, guld-198, kalium-42, natrium-24
och svavel-35 kan levereras på kort tid.
