malmen med sig själv, och att samma
anrikningsresultat som med konventionell målning
kunde uppnås. Ekonomiskt var stenmalningen
klart överlägsen varje annat prövat
krossnings-och malningsalternativ.
Anläggningen i Vassbo har projekterats på
basis av dessa undersökningar. Ett flertal
faktorers betydelse vid en uppförstoring av
kvarnen kunde ej med säkerhet förutsägas. Därför
har anordningar tillkommit, som tillåter ett
flertal alternativa körningssätt. Vidare har
utarbetats ett komplett system för reglering av
malningsförloppet.
Tabell 2. Cyklonsorterarna
Primär- Sekun-
Retur-cyklon där-
gods-cyklon cyklon
Cyklondiameter ____ mm 600 500 300
Inlopp: höjd X bredd mm 200X70 150X50 150X30
Överlopp: diameter. . mm 170 125 80
Konvinkel ....... grader 30 15 15
Statiskt
tillförseltryck .......... m H.,0 5,8 10 10
(fig. 6). Härtill kommer en cyklon för
returgods från flotationen (tabell 2).

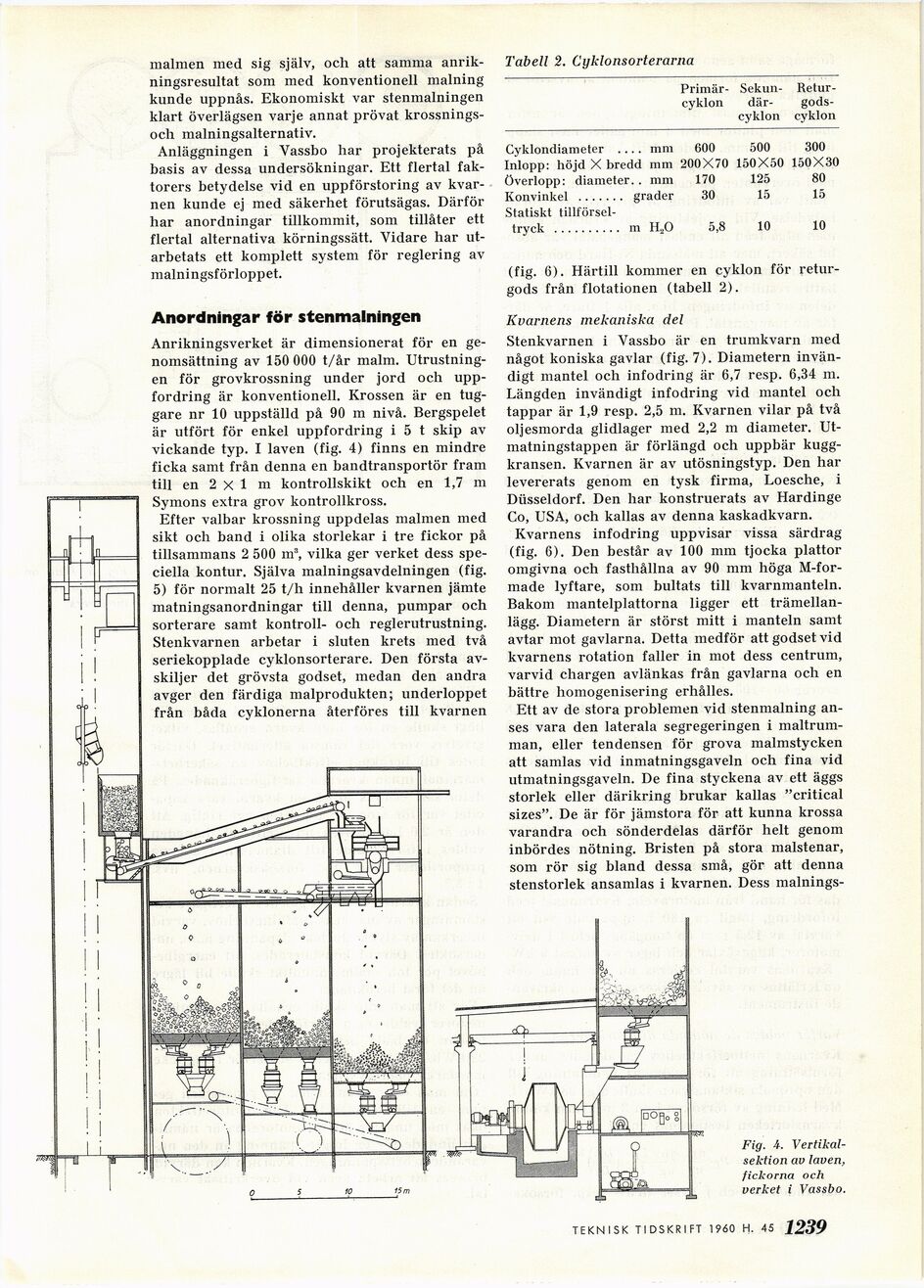

Fig. 4.
Vertikalsektion av laven,
fickorna och
verket i Vassbo.
Anordningar för stenmalningen
Anrikningsverket är dimensionerat för en
genomsättning av 150 000 t/år malm.
Utrustningen för grovkrossning under jord och
uppfordring är konventionell. Krossen är en
tuggare nr 10 uppställd på 90 m nivå. Bergspelet
är utfört för enkel uppfordring i 5 t skip av
vickande typ. I laven (fig. 4) finns en mindre
ficka samt från denna en bandtransportör fram
till en 2x1 m kontrollskikt och en 1,7 m
Symons extra grov kontrollkross.
Efter valbar krossning uppdelas malmen med
sikt och band i olika storlekar i tre fickor på
tillsammans 2 500 m3, vilka ger verket dess
speciella kontur. Själva malningsavdelningen (fig.
5) för normalt 25 t/h innehåller kvarnen jämte
matningsanordningar till denna, pumpar och
sorterare samt kontroll- och reglerutrustning.
Stenkvarnen arbetar i sluten krets med två
seriekopplade cyklonsorterare. Den första
avskiljer det grövsta godset, medan den andra
avger den färdiga malprodukten; underloppet
från båda cyklonerna återföres till kvarnen
Kvarnens mekaniska del
Stenkvarnen i Vassbo är en trumkvarn med
något koniska gavlar (fig. 7). Diametern
invändigt mantel och infodring är 6,7 resp. 6,34 m.
Längden invändigt infodring vid mantel och
tappar är 1,9 resp. 2,5 m. Kvarnen vilar på två
oljesmorda glidlager med 2,2 m diameter.
Utmatningstappen är förlängd och uppbär
kugg-kransen. Kvarnen är av utösningstyp. Den har
levererats genom en tysk firma, Loesche, i
Düsseldorf. Den har konstruerats av Hardinge
Co, USA, och kallas av denna kaskadkvarn.
Kvarnens infodring uppvisar vissa särdrag
(fig. 6). Den består av 100 mm tjocka plattor
omgivna och fasthållna av 90 mm höga
M-for-made lyftare, som bultats till kvarnmanteln.
Bakom mantelplattorna ligger ett
trämellanlägg. Diametern är störst mitt i manteln samt
avtar mot gavlarna. Detta medför att godset vid
kvarnens rotation faller in mot dess centrum,
varvid chargen avlänkas från gavlarna och en
bättre homogenisering erhålles.
Ett av de stora problemen vid stenmalning
anses vara den laterala segregeringen i
maltrum-man, eller tendensen för grova malmstycken
att samlas vid inmatningsgaveln och fina vid
utmatningsgaveln. De fina styckena av ett äggs
storlek eller därikring brukar kallas "critical
sizes". De är för jämstora för att kunna krossa
varandra och sönderdelas därför helt genom
inbördes nötning. Bristen på stora malstenar,
som rör sig bland dessa små, gör att denna
stenstorlek ansamlas i kvarnen. Dess malnings-
TEKNISK TIDSKRIFT 1960 H. 42 1239
