Promenaddäck

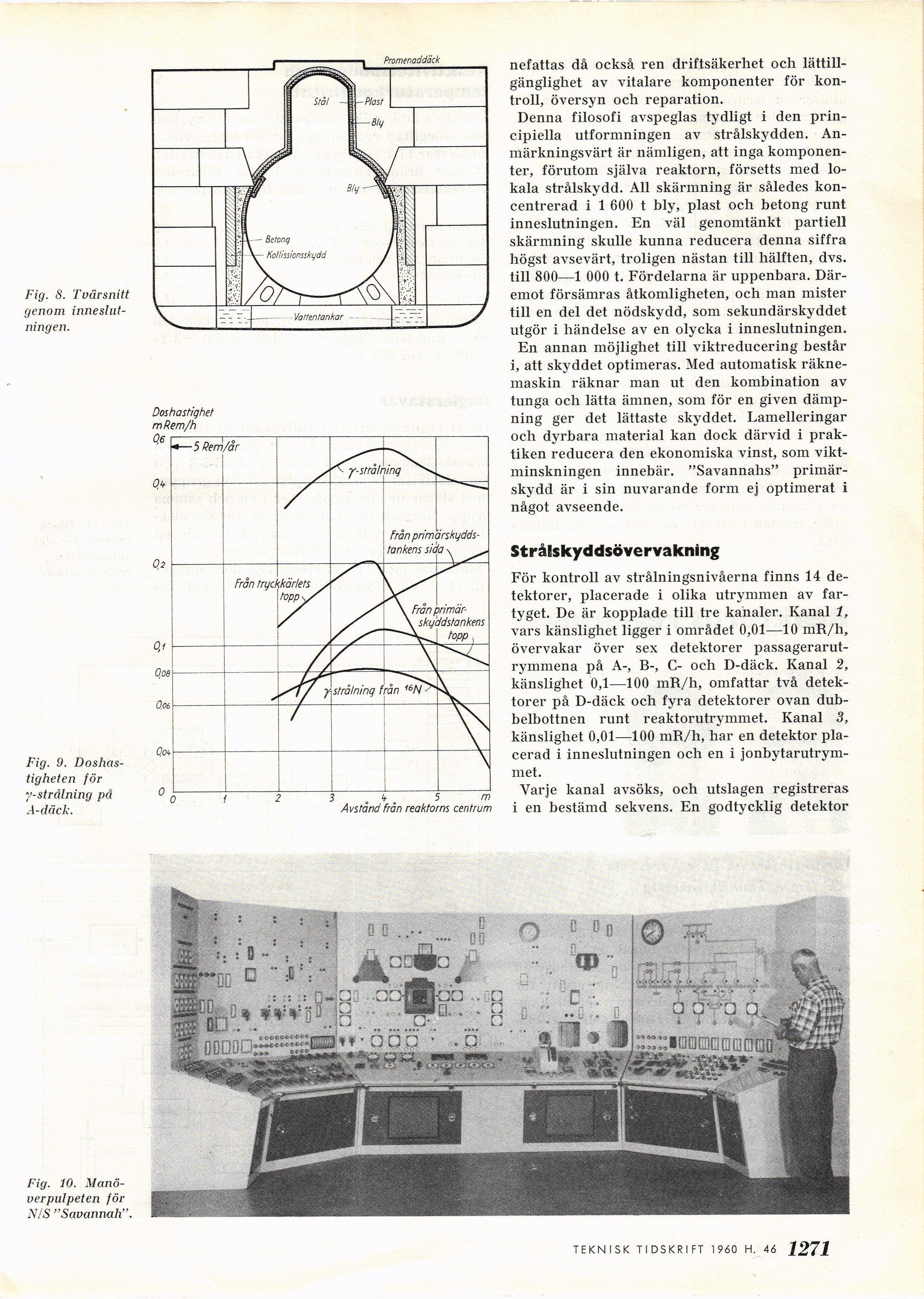

Fig. 8. Tvärsnitt
genom inneslut- V
ningen. ^
nefattas då också ren driftsäkerhet och
lättillgänglighet av vitalare komponenter för
kontroll, översyn och reparation.
Denna filosofi avspeglas tydligt i den
principiella utformningen av strålskydden.
Anmärkningsvärt är nämligen, att inga
komponenter, förutom själva reaktorn, försetts med
lokala strålskydd. All skärmning är således
koncentrerad i 1 600 t bly, plast och betong runt
inneslutningen. En väl genomtänkt partiell
skärmning skulle kunna reducera denna siffra
högst avsevärt, troligen nästan till hälften, dvs.
till 800—1 000 t. Fördelarna är uppenbara.
Däremot försämras åtkomligheten, och man mister
till en del det nödskydd, som sekundärskyddet
utgör i händelse av en olycka i inneslutningen.
En annan möjlighet till viktreducering består
i, att skyddet optimeras. Med automatisk
räknemaskin räknar man ut den kombination av
tunga och lätta ämnen, som för en given
dämpning ger det lättaste skyddet. Lamelleringar
och dyrbara material kan dock därvid i
praktiken reducera den ekonomiska vinst, som
viktminskningen innebär. "Savannahs"
primärskydd är i sin nuvarande form ej optimerat i
något avseende.
Fig. 9.
Doshastigheten för
y-strålning pä
A-däck.
St r åls ky d dsöve rvakning
För kontroll av strålningsnivåerna finns 14
detektorer, placerade i olika utrymmen av
fartyget. De är kopplade till tre kanaler. Kanal 1,
vars känslighet ligger i området 0,01—10 mR/h,
övervakar över sex detektorer
passagerarutrymmena på A-, B-, C- och D-däck. Kanal 2,
känslighet 0,1—100 mR/h, omfattar två
detektorer på D-däck och fyra detektorer ovan
dubbelbottnen runt reaktorutrymmet. Kanal 3,
känslighet 0,01—100 mR/h, har en detektor
placerad i inneslutningen och en i
jonbytarutrym-met.
Varje kanal avsöks, och utslagen registreras
i en bestämd sekvens. En godtycklig detektor
Fig. 10.
Manö-verpulpeten för
NJS "Savannah".
Doshastighet
m Rem/h
0.6
Avstånd från reaktorns centrum
Frän
primär-skyc/dstankens
TEKNISK TIDSKRIFT 1 960 H. 45 1271
