trollrummet, består av en separat elektrisk
tändbrännare för dieselolja. En fotocell,
placerad vid den yttre ändan av det rör som bär
tändbrännarna, kontrollerar oljeflamman. Då
tändbrännarna ej är i drift, kyls de av luft som
tas från det ordinarie tryckluftsystemet.
Särskild omsorg har ägnats såväl de mekaniska
manöveranordningarna vid brännarna som
ren-blåsningen av brännarlansarna. Renblåsningen
sker i princip från två renblåsningskärl per
brännare, en sats för låglast- och en för
höglast-systemet. Flervägsventilerna manövreras med
tryckluft som tas från det ordinarie
tryckluftsystemet, och ånga för renblåsningen tas från
en elektrisk ångpanna.
Tabell 2. Säkerhetsventiler
Placering Dom [-Högtrycks-ångled-ningar Mottrycks-ångled-ningar Lågtrycks-ångled-ningar-] {+Högtrycks- ångled- ningar Mottrycks- ångled- ningar Lågtrycks- ångled- ningar+}
Antal ............... 6 2 2 1 4
Blåsningstryck .. at ö 137—139 ca 131 ca 34,5 33,0 33,0
Avblåsningsförmåga
per ventil....... t/h 84 40 80 80 65
totalt........... t/h 504 80 240 260
Vattencirkulation
Det är givet att man med hänsyn till
brännar-nas höga placering i eldstaden och det höga
ångtrycket måste göra noggranna kalkyler över
pannans cirkulationsförhållanden. För att
säkerställa en tillräckligt god och jämnt fördelad
cirkulation ■ under olika driftbetingelser har
därför särskild vikt lagts vid bästa möjliga
vattenfördelning till samtliga stigtuber.
Således är fallrören helt förlagda utanför eldstaden
och med en väl avpassad area i förhållande till
motsvarande stigtuber. Förhållandet mellan
falltubsarea och stigtubsarea är i medeltal
0,6:1 för eldstaden och 0,04:1 för väggarna i
rökgasstråket med de sekundära värmeytorna,
där värmebelastningen är avsevärt lägre än i
själva eldstaden.
Vattenhastigheten i fallrören är 1—3 m/s,
beroende på lasten och fallrörsplaceringen. I
eldstadens stigtuber är inloppshastigheten för
ångemulsionen beräknad till 3—4,5 m/s.
Utförda mätningar verifierar i stort sett dessa
beräkningar. Cirkulationstalet varierar i
eldstaden mellan 3 och 10 med lägsta värdet för
mellanväggens mitt. I konvektionsstråkets
väggar har cirkulationstalen valts högre, för att
vattenhastigheten och därmed
värmeövergångs-talen skall få tillfredsställande värden.
Cirkulationstalet i en tub är definierat som kvoten
av totala massflödet och ångflödet i tuben.
Den cirkulerande mängden vatten i verkets
aktiva system är i förhållande till den
producerande ångmängden liten. Sålunda utgör
pannans vatteninnehåll vid halvt vattenglas endast
63 m8. Den totala vattenmängden i hela det
aktiva systemet, bestående av panna,
förvärmare och kondensor med tillhörande
dräneringssystem utgör 143 m3, vilken siffra kan
ställas i relation till det vid fullast erforderliga
ångflödet ca 475 t/h. Den ringa vattenvolymen
är gynnsam vid start av anläggningen men
mindre gynnsam vid snabba
belastningsändringar.
Säkerhetsventiler
En fråga som berett vissa svårigheter är
säkerhetsventilerna på såväl ångdomar som efter
olika avsnitt av överhettarna. På grund av att
pannan har förlagts så långt ner under bergets
övre marknivå erfordras långa
utblåsningsled-ningar från säkerhetsventilerna (Tekn. T. 1957
s. 51). Både säkerhetsventilernas konstruktion
(jfr Tekn. T. 1960 s. 1155) och hastigheterna
i de långa utblåsningsrören måste därför
avpassas så, att man icke riskerade onormala
förhållanden i samband med blåsning av
säkerhetsventilerna. Trots den stora längden, ca
100 m, och den på grund av trycksänkningen
höga ånghastigheten, 450 m/s, har det visat sig,
att kalkylerna hållit och några som helst
resonansfenomen icke förekommit. Pannan har
inalles 15 säkerhetsventiler, tabell 2.
Dimensioner och material
Eldstaden är helt inklädd med tättliggande
tuber med 51 mm ytterdiameter, men strax ovan-
TEKNISK TIDSKRIFT 1 960 H. 45 1329

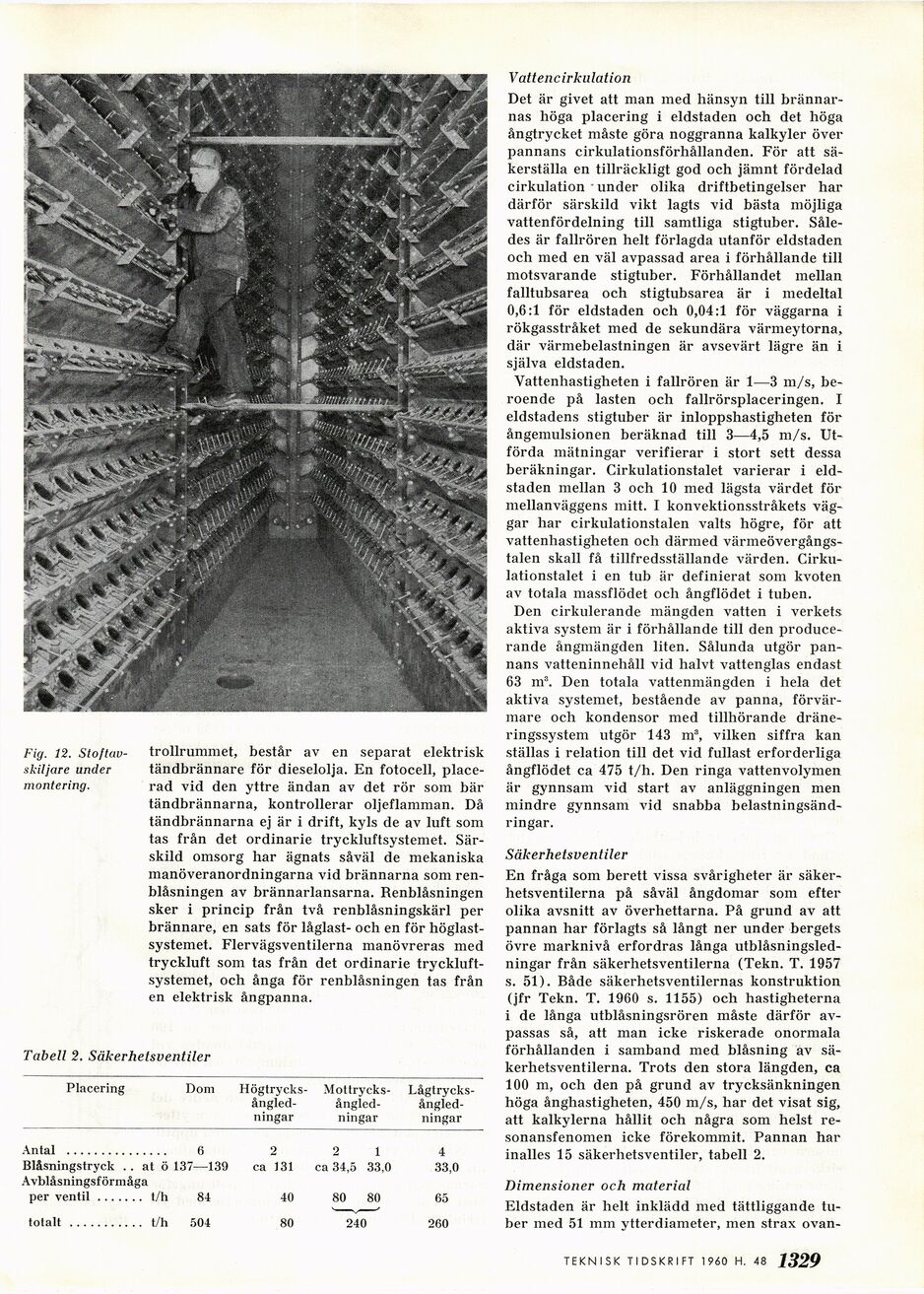

Fig. n.
Stoftav-skiljare under
montering.
