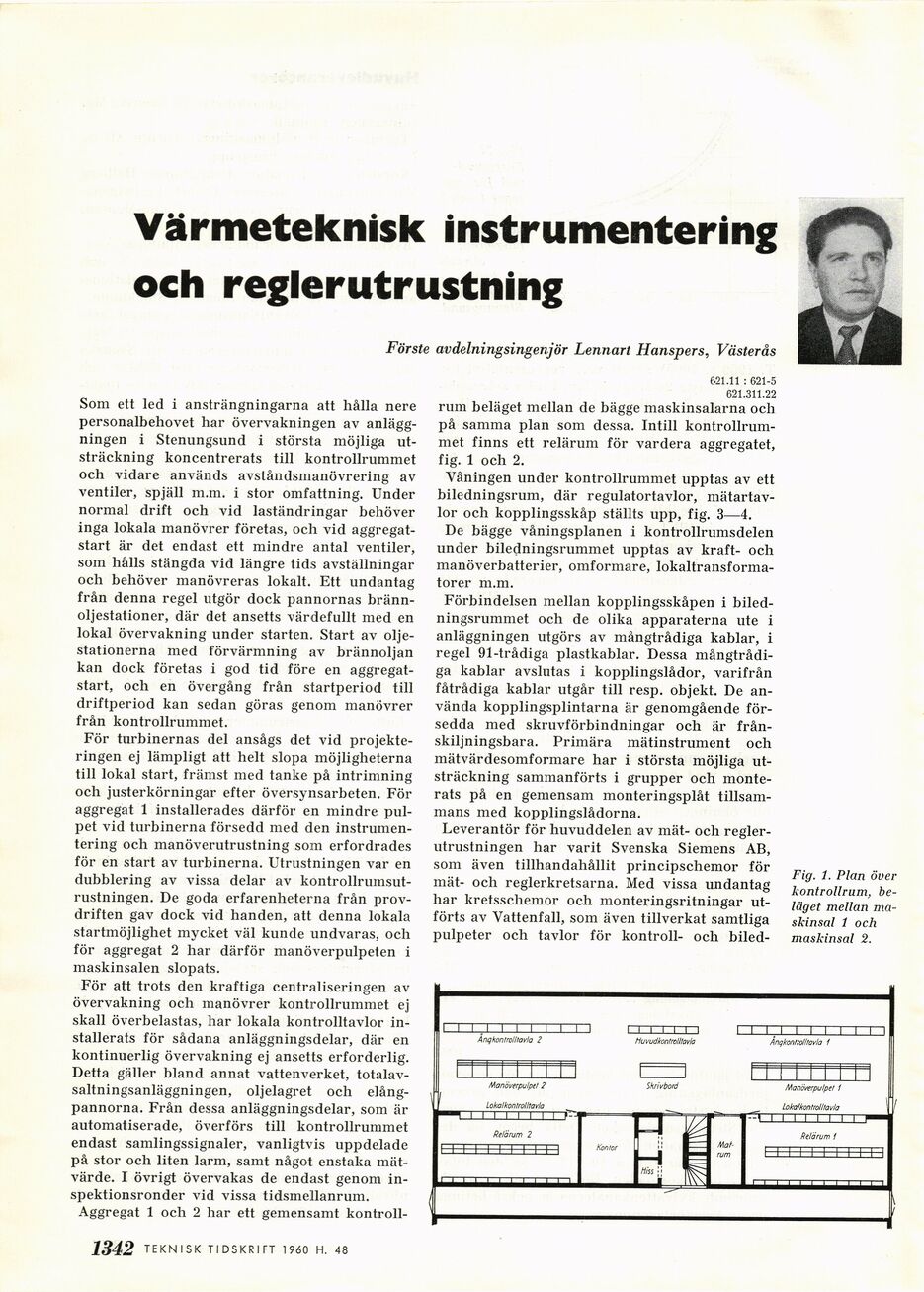

Full resolution (JPEG) - On this page / på denna sida - 1960, H. 48 - Stenungsunds Kraftstation. Värmeteknisk instrumentering och reglerutrustning, av Lennart Hanspers
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Värmeteknisk instrumentering
och reglerutrustning
Förste avdelningsingenjör Lennart Hanspers, Västerås
Som ett led i ansträngningarna att hålla nere
personalbehovet har övervakningen av
anläggningen i Stenungsund i största möjliga
utsträckning koncentrerats till kontrollrummet
och vidare används avståndsmanövrering av
ventiler, spjäll m.m. i stor omfattning. Under
normal drift och vid laständringar behöver
inga lokala manövrer företas, och vid
aggregatstart är det endast ett mindre antal ventiler,
som hålls stängda vid längre tids avställningar
och behöver manövreras lokalt. Ett undantag
från denna regel utgör dock pannornas
bränn-oljestationer, där det ansetts värdefullt med en
lokal övervakning under starten. Start av
oljestationerna med förvärmning av brännoljan
kan dock företas i god tid före en
aggregatstart, och en övergång från startperiod till
driftperiod kan sedan göras genom manövrer
från kontrollrummet.
För turbinernas del ansågs det vid
projekteringen ej lämpligt att helt slopa möjligheterna
till lokal start, främst med tanke på intrimning
och justerkörningar efter översynsarbeten. För
aggregat 1 installerades därför en mindre
pulpet vid turbinerna försedd med den
instrumentering och manöverutrustning som erfordrades
för en start av turbinerna. Utrustningen var en
dubblering av vissa delar av
kontrollrumsutrustningen. De goda erfarenheterna från
provdriften gav dock vid handen, att denna lokala
startmöjlighet mycket väl kunde undvaras, och
för aggregat 2 har därför manöverpulpeten i
maskinsalen slopats.
För att trots den kraftiga centraliseringen av
övervakning och manövrer kontrollrummet ej
skall överbelastas, har lokala kontrolltavlor
installerats för sådana anläggningsdelar, där en
kontinuerlig övervakning ej ansetts erforderlig.
Detta gäller bland annat vattenverket,
totalav-saltningsanläggningen, oljelagret och
elång-pannorna. Från dessa anläggningsdelar, som är
automatiserade, överförs till kontrollrummet
endast samlingssignaler, vanligtvis uppdelade
på stor och liten larm, samt något enstaka
mätvärde. I övrigt övervakas de endast genom
inspektionsronder vid vissa tidsmellanrum.
Aggregat 1 och 2 har ett gemensamt kontroll-
621.11 : 621-5
621.311.22
rum beläget mellan de bägge maskinsalarna och
på samma plan som dessa. Intill
kontrollrummet finns ett relärum för vardera aggregatet,
fig. 1 och 2.
Våningen under kontrollrummet upptas av ett
biledningsrum, där regulatortavlor,
mätartav-lor och kopplingsskåp ställts upp, fig. 3—4.
De bägge våningsplanen i kontrollrumsdelen
under biledningsrummet upptas av kraft- och
manöverbatterier, omformare,
lokaltransformatorer m.m.
Förbindelsen mellan kopplingsskåpen i
biledningsrummet och de olika apparaterna ute i
anläggningen utgörs av mångtrådiga kablar, i
regel 91-trådiga plastkablar. Dessa
mångtrådiga kablar avslutas i kopplingslådor, varifrån
fåtrådiga kablar utgår till resp. objekt. De
använda kopplingsplintarna är genomgående
försedda med skruvförbindningar och är
från-skiljningsbara. Primära mätinstrument och
mätvärdesomformare har i största möjliga
utsträckning sammanförts i grupper och
monterats på en gemensam monteringsplåt
tillsammans med kopplingslådorna.
Leverantör för huvuddelen av mät- och
regler-utrustningen har varit Svenska Siemens AB,
som även tillhandahållit principschemor för
mät- och reglerkretsarna. Med vissa undantag
har kretsschemor och monteringsritningar
utförts av Vattenfall, som även tillverkat samtliga
pulpeter och tavlor för kontroll- och biled-
Fig. 1. Plan över
kontrollrum,
beläget mellan
maskinsal i och
maskinsal 2.
