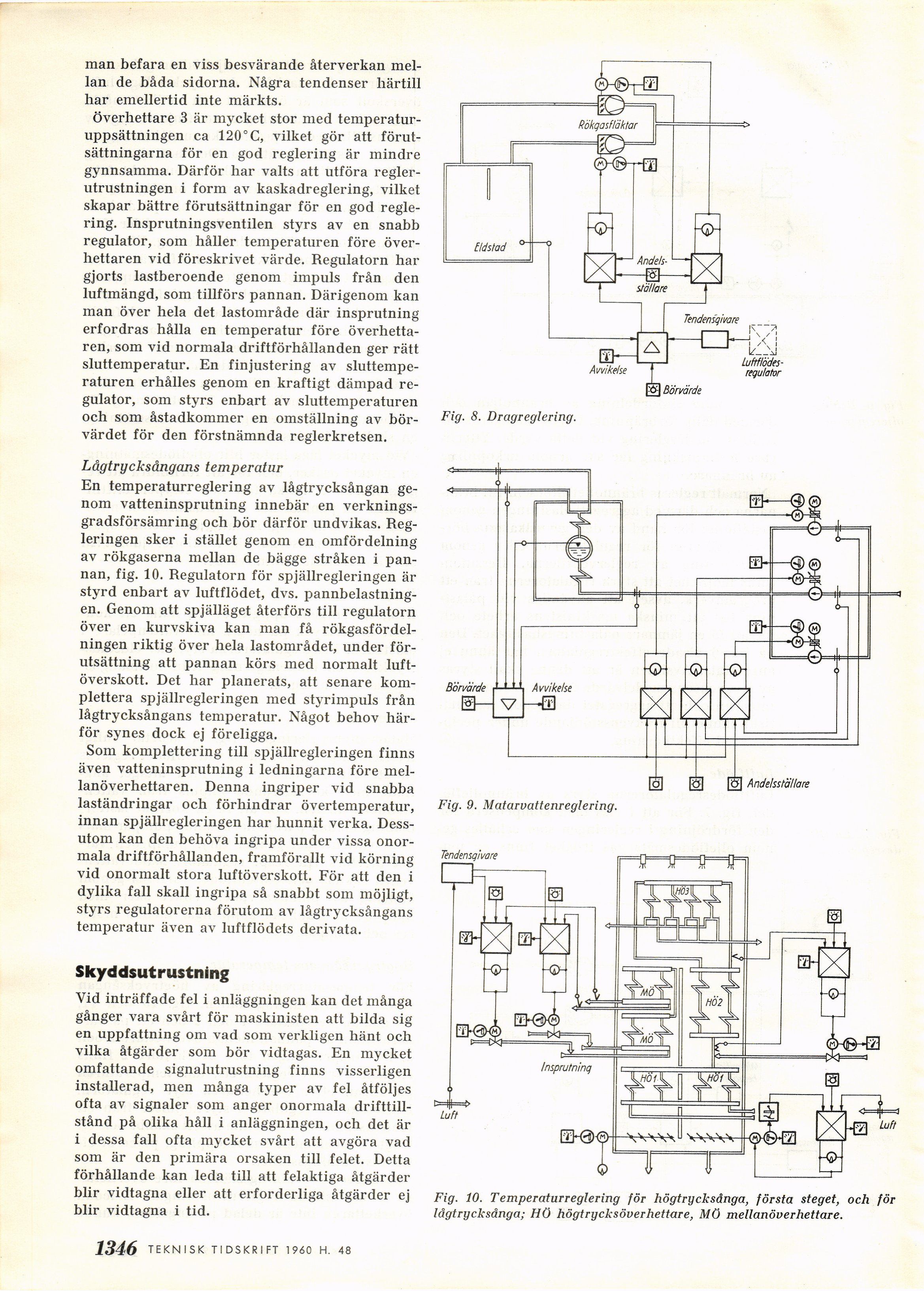

man befara en viss besvärande återverkan
mellan de båda sidorna. Några tendenser härtill
har emellertid inte märkts.
Överhettare 3 är mycket stor med
temperaturuppsättningen ca 120°C, vilket gör att
förutsättningarna för en god reglering är mindre
gynnsamma. Därför har valts att utföra
regler-utrustningen i form av kaskadreglering, vilket
skapar bättre förutsättningar för en god
reglering. Insprutningsventilen styrs av en snabb
regulator, som håller temperaturen före
överhettaren vid föreskrivet värde. Regulatorn har
gjorts lastberoende genom impuls från den
luftmängd, som tillförs pannan. Därigenom kan
man över hela det lastområde där insprutning
erfordras hålla en temperatur före
överhettaren, som vid normala driftförhållanden ger rätt
sluttemperatur. En finjustering av
sluttemperaturen erhålles genom en kraftigt dämpad
regulator, som styrs enbart av sluttemperaturen
och som åstadkommer en omställning av
hörvärdet för den förstnämnda reglerkretsen.
Lågtrycksångans temperatur
En temperaturreglering av lågtrycksångan
genom vatteninsprutning innebär en
verkningsgradsförsämring och bör därför undvikas.
Regleringen sker i stället genom en omfördelning
av rökgaserna mellan de bägge stråken i
pannan, fig. 10. Regulatorn för spjällregleringen är
styrd enbart av luftflödet, dvs.
pannbelastningen. Genom att spjälläget återförs till regulatorn
över en kurvskiva kan man få
rökgasfördelningen riktig över hela lastområdet, under
förutsättning att pannan körs med normalt
luftöverskott. Det har planerats, att senare
komplettera spjällregleringen med styrimpuls från
lågtrycksångans temperatur. Något behov
härför synes dock ej föreligga.
Som komplettering till spjällregleringen finns
även vatteninsprutning i ledningarna före
mel-lanöverhettaren. Denna ingriper vid snabba
laständringar och förhindrar övertemperatur,
innan spjällregleringen har hunnit verka.
Dessutom kan den behöva ingripa under vissa
onormala driftförhållanden, framförallt vid körning
vid onormalt stora luftöverskott. För att den i
dylika fall skall ingripa så snabbt som möjligt,
styrs regulatorerna förutom av lågtrycksångans
temperatur även av luftflödets derivata.
Skyddsutrustning
Vid inträffade fel i anläggningen kan det många
gånger vara svårt för maskinisten att bilda sig
en uppfattning om vad som verkligen hänt och
vilka åtgärder som bör vidtagas. En mycket
omfattande signalutrustning finns visserligen
installerad, men många typer av fel åtföljes
ofta av signaler som anger onormala
drifttillstånd på olika håll i anläggningen, och det är
i dessa fall ofta mycket svårt att avgöra vad
som är den primära orsaken till felet. Detta
förhållande kan leda till att felaktiga åtgärder
blir vidtagna eller att erforderliga åtgärder ej
blir vidtagna i tid.
Fig. 10. Temperaturreglering för högtrycksånga, första steget, och för
lågtrycksånga; Hö högtrycksöverhettare, Mö mellanöverhettare.
1346 TEKNISK TIDSKRIFT 19(50 H. 46
Fig. 8. Dragreglering.
Fig. 9. Matarvattenreglering.
