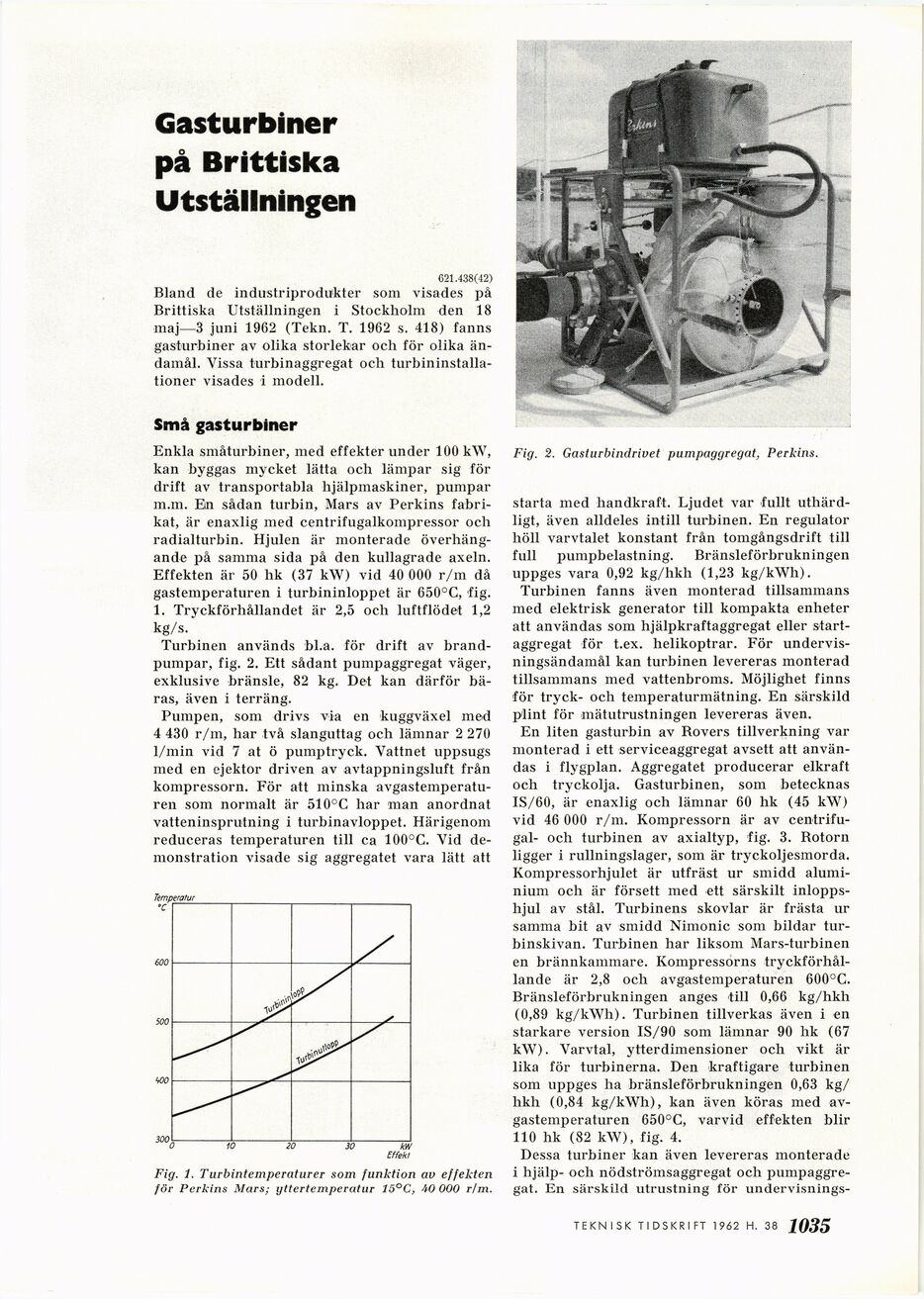

Gasturbiner
på Brittiska
Utställningen
621.438(42)
Bland de industriprodukter som visades på
Brittiska Utställningen i Stockholm den 18
maj—3 juni 1962 (Tekn. T. 1962 s. 418) fanns
gasturbiner av olika storlekar och för olika
ändamål. Vissa turbinaggregat och
turbininstalla-tioner visades i modell.
Små gasturbiner
Enkla småturbiner, med effekter under 100 kW,
kan byggas mycket lätta och lämpar sig för
drift av transportabla hjälpmaskiner, pumpar
m.m. En sådan turbin, Mars av Perkins
fabrikat, är enaxlig med centrifugalkompressor och
radialturbin. Hjulen är monterade
överhängande på samma sida på den kullagrade axeln.
Effekten är 50 hk (37 kW) vid 40 000 r/m då
gastemperaturen i turbininloppet är 650°C, fig.
1. Tryckförhållandet är 2,5 och luftflödet 1,2
kg/s.
Turbinen används bl.a. för drift av
brandpumpar, fig. 2. Ett sådant pumpaggregat väger,
exklusive bränsle, 82 kg. Det kan därför
bäras, även i terräng.
Pumpen, som drivs via en kuggväxel med
4 430 r/m, har två slanguttag och lämnar 2 270
1/min vid 7 at ö pumptryck. Vattnet uppsugs
med en ejektor driven av avtappningsluft från
kompressorn. För att minska
avgastemperaturen som normalt är 510°C har man anordnat
vatteninsprutning i turbinavloppet. Härigenom
reduceras temperaturen till ca 100°C. Vid
demonstration visade sig aggregatet vara lätt att
Fig. 1. Turbintemperaturer som funktion av effekten
för Perkins Mars; yttertemperatur 15°C, 40 000 r/m.
Fig. 2. Gasturbindrivet pumpaggregat, Perkins.
starta med handkraft. Ljudet var fullt
uthärdligt, även alldeles intill turbinen. En regulator
höll varvtalet konstant från tomgångsdrift till
full pumpbelastning. Bränsleförbrukningen
uppges vara 0,92 kg/hkh (1,23 kg/kWh).
Turbinen fanns även monterad tillsammans
med elektrisk generator till kompakta enheter
att användas som hjälpkraftaggregat eller
startaggregat för t.ex. helikoptrar. För
undervisningsändamål kan turbinen levereras monterad
tillsammans med vattenbroms. Möjlighet finns
för tryck- och temperaturmätning. En särskild
plint för mätutrustningen levereras även.
En liten gasturbin av Rovers tillverkning var
monterad i ett serviceaggregat avsett att
användas i flygplan. Aggregatet producerar elkraft
och tryckolja. Gasturbinen, som betecknas
IS/60, är enaxlig och lämnar 60 hk (45 kW)
vid 46 000 r/m. Kompressorn är av
centrifu-gal- och turbinen av axialtyp, fig. 3. Rotorn
ligger i rullningslager, som är tryckoljesmorda.
Kompressorhjulet är utfräst ur smidd
aluminium och är försett med ett särskilt
inloppshjul av stål. Turbinens skövlar är frästa ur
samma bit av smidd Nimonic som bildar
tur-binskivan. Turbinen har liksom Mars-turbinen
en brännkammare. Kompressorns
tryckförhållande är 2,8 och avgastemperaturen 600°C.
Bränsleförbrukningen anges till 0,66 kg/hkh
(0,89 kg/kWh). Turbinen tillverkas även i en
starkare version IS/90 som lämnar 90 hk (67
kW). Varvtal, ytterdimensioner och vikt är
lika för turbinerna. Den kraftigare turbinen
som uppges ha bränsleförbrukningen 0,63 kg/
hkh (0,84 kg/kWh), kan även köras med
avgastemperaturen 650°C, varvid effekten blir
110 hk (82 kW), fig. 4.
Dessa turbiner kan även levereras monterade
i hjälp- och nödströmsaggregat och
pumpaggregat. En särskild utrustning för undervisnings-
165 TEKNISK TIDSKRIFT 1 962 H. 37
