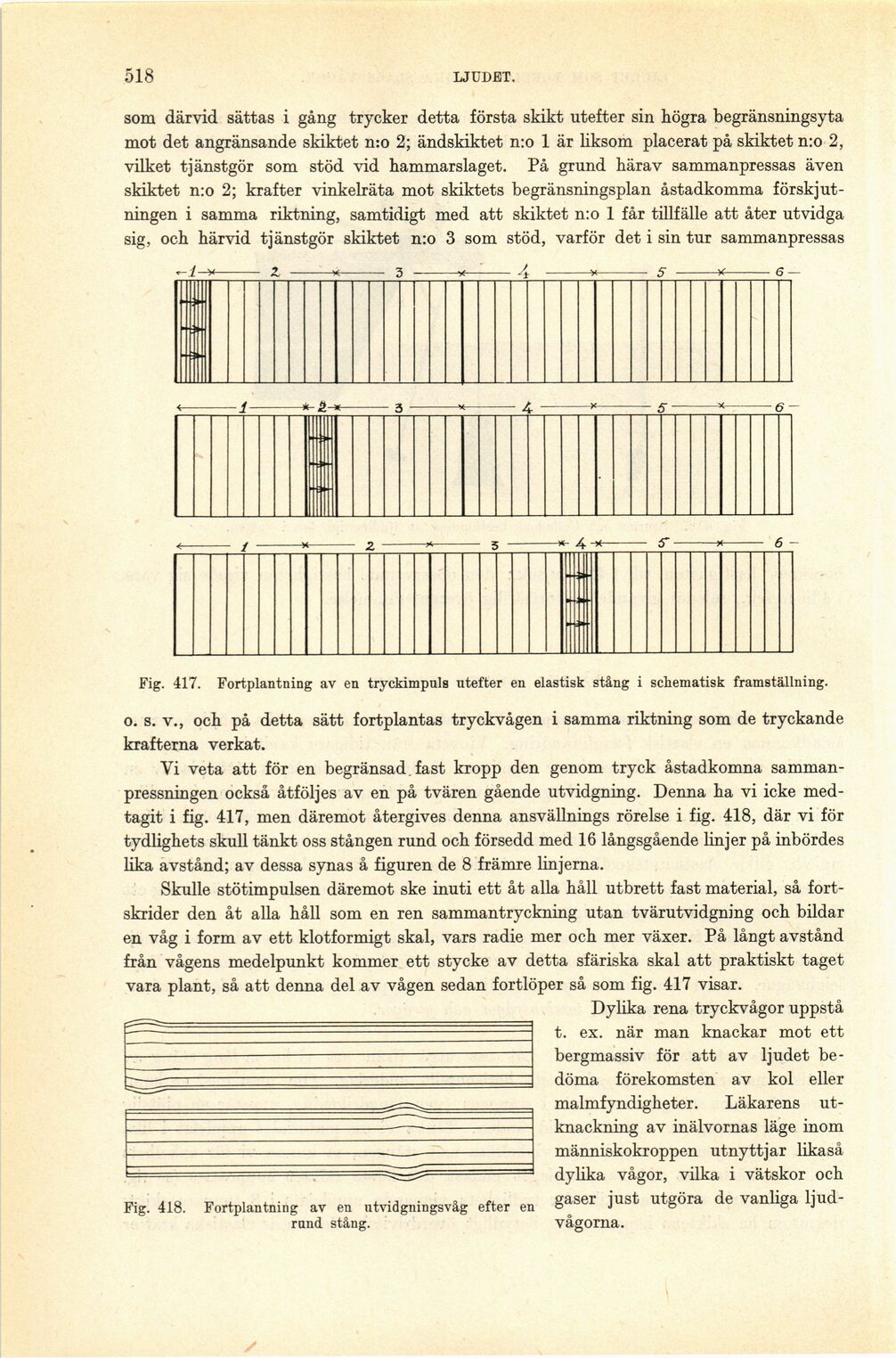

518
LJUDET.
som därvid sättas i gång trycker detta första skikt utefter sin högra begränsningsyta
mot det angränsande skiktet n:o 2; ändskiktet n:o 1 är liksom placerat på skiktet n:o 2,
vilket tjänstgör som stöd vid hammarslaget. På grund härav sammanpressas även
skiktet n:o 2; krafter vinkelräta mot skiktets begränsningsplan åstadkomma
förskjutningen i samma riktning, samtidigt med att skiktet n:o 1 får tillfälle att åter utvidga
sig, och härvid tjänstgör skiktet n:o 3 som stöd, varför det i sin tur sammanpressas
Fig. 417. Fortplantning av en tryckimpuls utefter en elastisk stång i schematisk framställning.
o. s. v., och på detta sätt fortplantas tryckvågen i samma riktning som de tryckande
krafterna verkat.
Vi veta att för en begränsad. fast kropp den genom tryck åstadkomna
sammanpressningen också åtföljes av en på tvären gående utvidgning. Denna ha vi icke
medtagit i fig. 417, men däremot återgives denna ansvällnings rörelse i fig. 418, där vi för
tydlighets skull tänkt oss stången rund och försedd med 16 långsgående linjer på inbördes
lika avstånd; av dessa synas å figuren de 8 främre linjerna.
Skulle stötimpulsen däremot ske inuti ett åt alla håll utbrett fast material, så
fortskrider den åt alla håll som en ren sammantryckning utan tvärutvidgning och bildar
en våg i form av ett klotformigt skal, vars radie mer och mer växer. På långt avstånd
från vågens medelpunkt kommer ett stycke av detta sfäriska skal att praktiskt taget
vara plant, så att denna del av vågen sedan fortlöper så som fig. 417 visar.
Dylika rena tryckvågor uppstå
t. ex. när man knackar mot ett
bergmassiv för att av ljudet
bedöma förekomsten av kol eller
malmfyndigheter. Läkarens
ut-knackning av inälvornas läge inom
människokroppen utnyttjar likaså
dylika vågor, vilka i vätskor och
gaser just utgöra de vanliga
ljudvågorna.
Fig. 418. Fortplantning av en utvidgningsvåg efter en
rund stång.
