VÄRMETS MOTORISKA VERKAN. TERMODYNAMIKENS TEKNISKA GENOMBROTT. 749
gå nedför Fulda till Münden, där Fulda och Wesa sammanflyta till Weser, varefter Weser
skulle föra honom ut till Nordsjön. Emellertid voro förhållandena mellan Tysklands olika
stater rätt spända vid denna tid, och när Papin anlände med sin ångdrivna hjulbåt till
Münden nekade hamnfolket honom inträde i Weser, och då Papin livligt protesterade, slogo
de hans maskin i stycken. Därmed grusades Papins alla förhoppningar, och han sjönk helt
ned i glömska, man vet icke ens när han dog; de sista spåren av honom härröra från 1714.

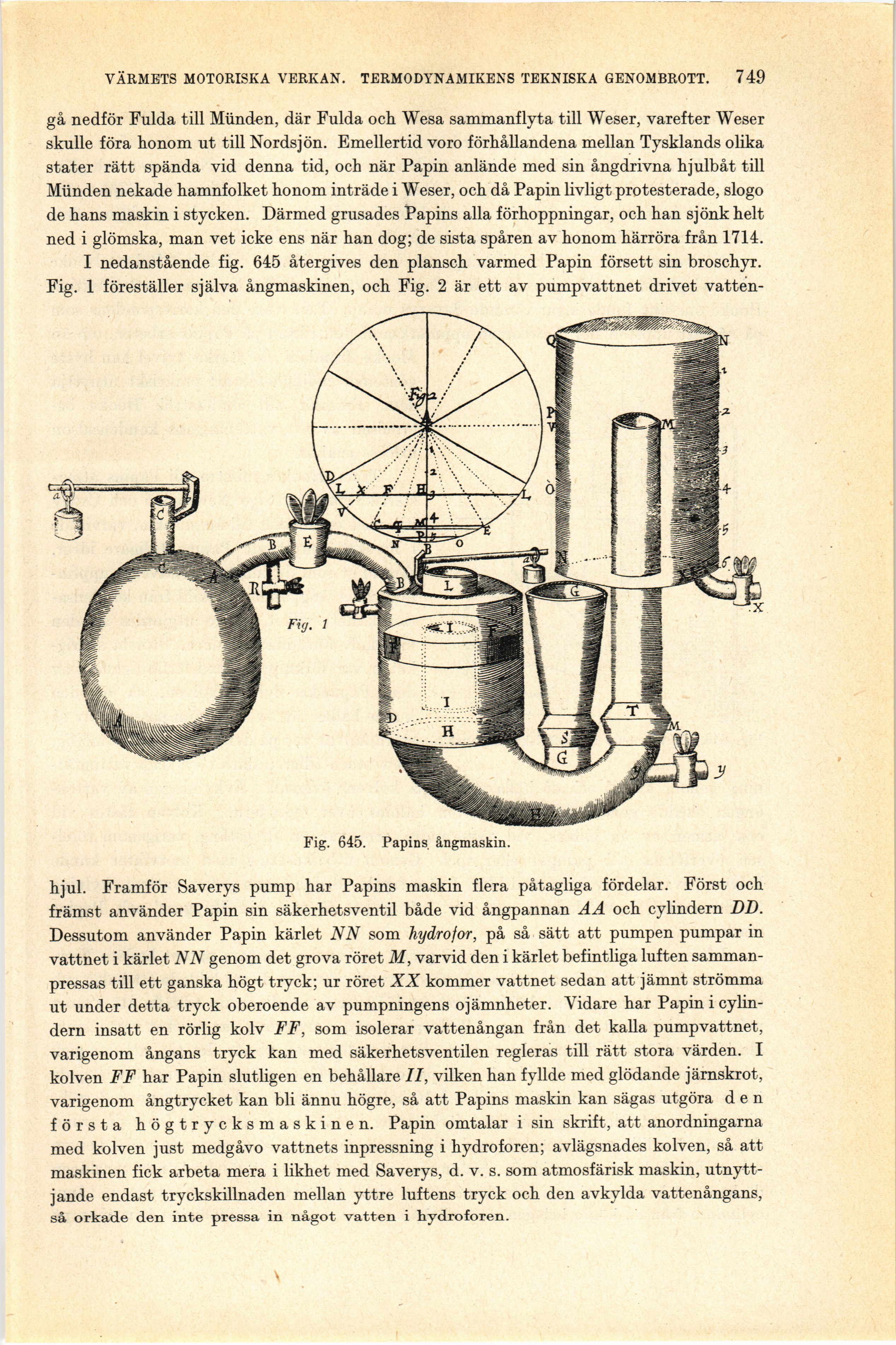

I nedanstående fig. 645 återgives den plansch varmed Papin försett sin broschyr.
Fig. 1 föreställer själva ångmaskinen, och Fig. 2 är ett av pumpvattnet drivet vatten-
Fig. 645. Papins ångmaskin.
hjul. Framför Saverys pump har Papins maskin flera påtagliga fördelar. Först och
främst använder Papin sin säkerhetsventil både vid ångpannan AA och cylindern DD.
Dessutom använder Papin kärlet NN som hydrofor, på så sätt att pumpen pumpar in
vattnet i kärlet NN genom det grova röret M, varvid den i kärlet befintliga luften
sammanpressas till ett ganska högt tryck; ur röret XX kommer vattnet sedan att jämnt strömma
ut under detta tryck oberoende av pumpningens ojämnheter. Vidare har Papin i
cylindern insatt en rörlig kolv FF, som isolerar vattenångan från det kalla pumpvattnet,
varigenom ångans tryck kan med säkerhetsventilen regleras till rätt stora värden. I
kolven FF har Papin slutligen en behållare II, vilken han fyllde med glödande järnskrot,
varigenom ångtrycket kan bli ännu högre, så att Papins maskin kan sägas utgöra den
första högtrycksmaskinen. Papin omtalar i sin skrift, att anordningarna
med kolven just medgåvo vattnets inpressning i hydroforen; avlägsnades kolven, så att
maskinen fick arbeta mera i likhet med Saverys, d. v. s. som atmosfärisk maskin,
utnyttjande endast tryckskillnaden mellan yttre luftens tryck och den avkylda vattenångans,
så orkade den inte pressa in något vatten i hydroforen.
