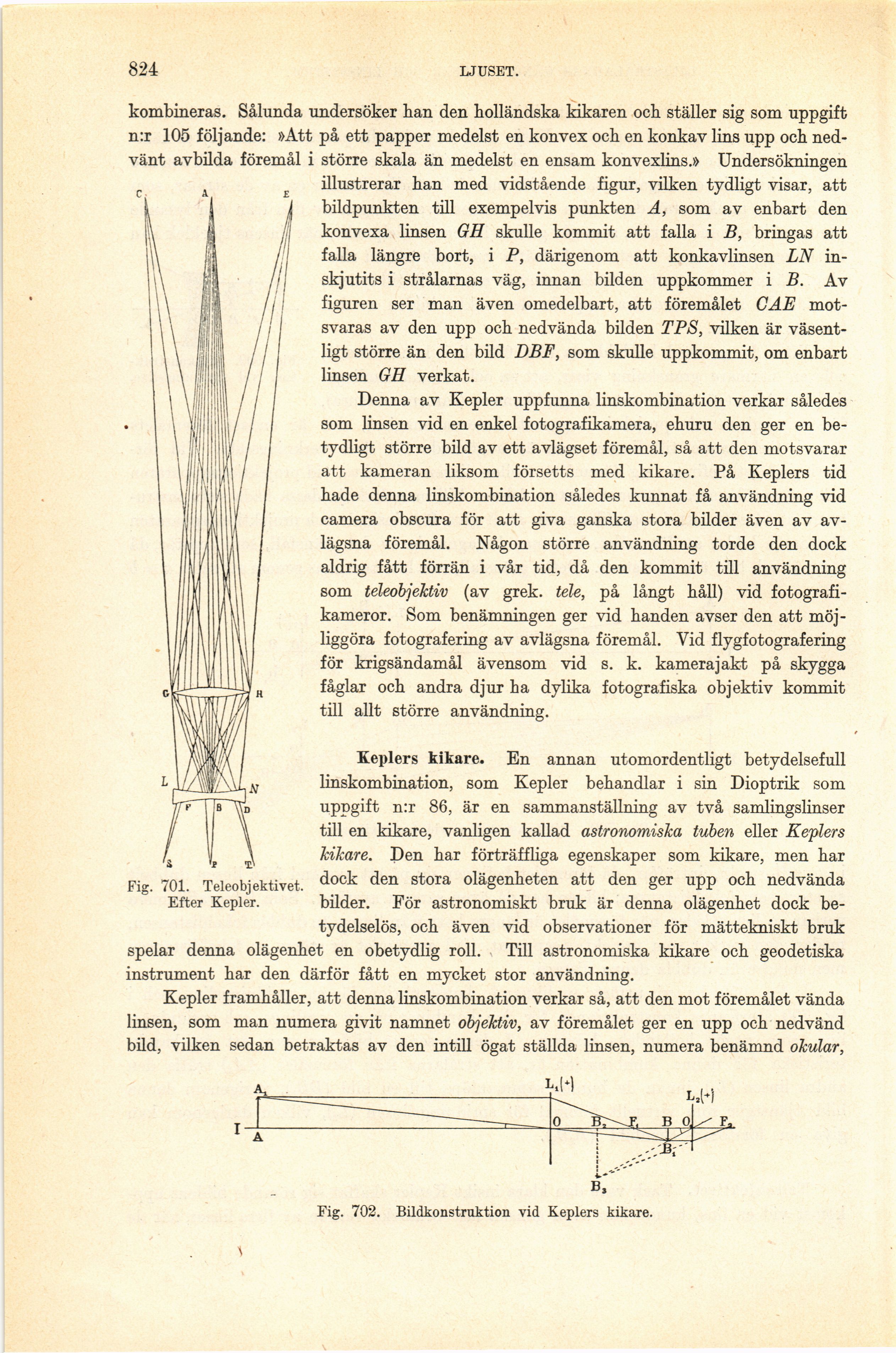

824
LJUSET.
kombineras. Sålunda undersöker han den holländska kikaren och ställer sig som uppgift
n:r 105 följande: »Att på ett papper medelst en konvex och en konkav lins upp och
nedvänt avbilda föremål i större skala än medelst en ensam konvexlins.» Undersökningen
illustrerar han med vidstående figur, vilken tydligt visar, att
bildpunkten till exempelvis punkten A, som av enbart den
konvexa linsen GH skulle kommit att falla i B, bringas att
falla längre bort, i P, därigenom att konkavlinsen LN
in-skjutits i strålarnas väg, innan bilden uppkommer i B. Av
figuren ser man även omedelbart, att föremålet CAE
motsvaras av den upp och nedvända bilden TPS, vilken är
väsentligt större än den bild DBF, som skulle uppkommit, om enbart
linsen GH verkat.
Denna av Kepler uppfunna linskombination verkar således
som linsen vid en enkel fotografikamera, ehuru den ger en
betydligt större bild av ett avlägset föremål, så att den motsvarar
att kameran liksom försetts med kikare. På Keplers tid
hade denna linskombination således kunnat få användning vid
camera obscura för att giva ganska stora bilder även av
avlägsna föremål. Någon större användning torde den dock
aldrig fått förrän i vår tid, då den kommit till användning
som téleobjektiv (av grek, tele, på långt håll) vid
fotografi-kameror. Som benämningen ger vid handen avser den att
möjliggöra fotografering av avlägsna föremål. Vid flygfotografering
för krigsändamål ävensom vid s. k. kamerajakt på skygga
fåglar och andra djur ha dylika fotografiska objektiv kommit
till allt större användning.
Keplers kikare. En annan utomordentligt betydelsefull
linskombination, som Kepler behandlar i sin Dioptrik som
uppgift n:r 86, är en sammanställning av två samlingslinser
till en kikare, vanligen kallad astronomiska tuben eller Keplers
kikare. Den har förträffliga egenskaper som kikare, men har
dock den stora olägenheten att den ger upp och nedvända
bilder. För astronomiskt bruk är denna olägenhet dock
betydelselös, och även vid observationer för mättekniskt bruk
spelar denna olägenhet en obetydlig roll. Till astronomiska kikare och geodetiska
instrument har den därför fått en mycket stor användning.
Kepler framhåller, att denna linskombination verkar så, att den mot föremålet vända
linsen, som man numera givit namnet objektiv, av föremålet ger en upp och nedvänd
bild, vilken sedan betraktas av den intill ögat ställda linsen, numera benämnd okular,
Fig. 702. Bildkonstruktion vid Keplers kikare.
Fig. 701. Teleobjektivet.
Efter Kepler.
