LJUSETS NATUR. LJUSETS POLARISATION.
873
plan är i första hand en rent konventionell sak. När ljusets polarisation uppstår vid
ljusets gång genom, en kalkspatkristall och således är beroende av denna kristalls läge
i förhållande till strålen, brukar man välja kristallens huvudsnitt till polarisationsplan
för den ordinära strålen. Den extraordinära strålen måste däremot tänkas ha sitt
polarisationsplan vinkelrätt mot huvudsnittet, eftersom dessa båda strålars egenskaper
omkastas efter ett kvarts varvs vridning. Som ljusvektor brukar man efter Fresnels föredöme
(se sid. 880) välja en mot polarisationsplanet vinkelrät linje.
Införandet av en ljusvektor och ett
polarisationsplan innebär blott införandet av en
metod att medelst ett geometriskt hjälpmedel
schematiskt klarlägga den polariserade
ljusstrålens väsentliga egenskap. Däremot behöver

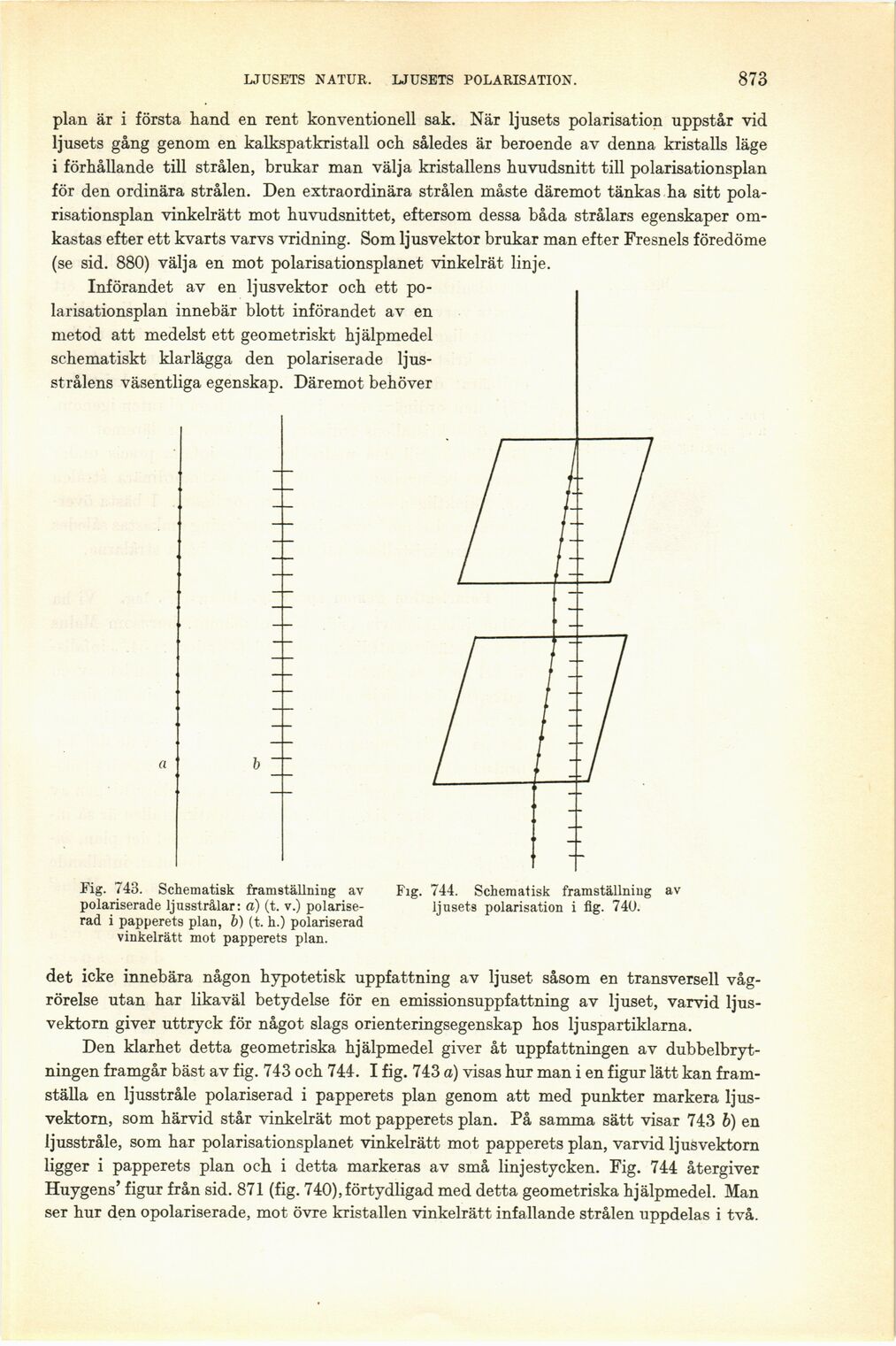

Fig. 743. Schematisk framställning av
polariserade ljusstrålar: d) (t. v.)
polariserad i papperets plan, b) (t. h.) polariserad
vinkelrätt mot papperets plan.
Fig. 744. Schematisk framställning av
ljusets polarisation i fig. 740.
det icke innebära någon hypotetisk uppfattning av ljuset såsom en transversell
vågrörelse utan har likaväl betydelse för en emissionsuppfattning av ljuset, varvid
ljusvektorn giver uttryck för något slags orienteringsegenskap hos ljuspartiklarna.
Den klarhet detta geometriska hjälpmedel giver åt uppfattningen av
dubbelbrytningen framgår bäst av fig. 743 och 744. I fig. 743 a) visas hur man i en figur lätt kan
framställa en ljusstråle polariserad i papperets plan genom att med punkter markera
ljusvektorn, som härvid står vinkelrät mot papperets plan. På samma sätt visar 743 b) en
ljusstråle, som har polarisationsplanet vinkelrätt mot papperets plan, varvid ljusvektorn
ligger i papperets plan och i detta markeras av små linjestycken. Fig. 744 återgiver
Huygens’ figur från sid. 871 (fig. 740), förtydligad med detta geometriska hjälpmedel. Man
ser hur den opolariserade, mot övre kristallen vinkelrätt infallande strålen uppdelas i två.
