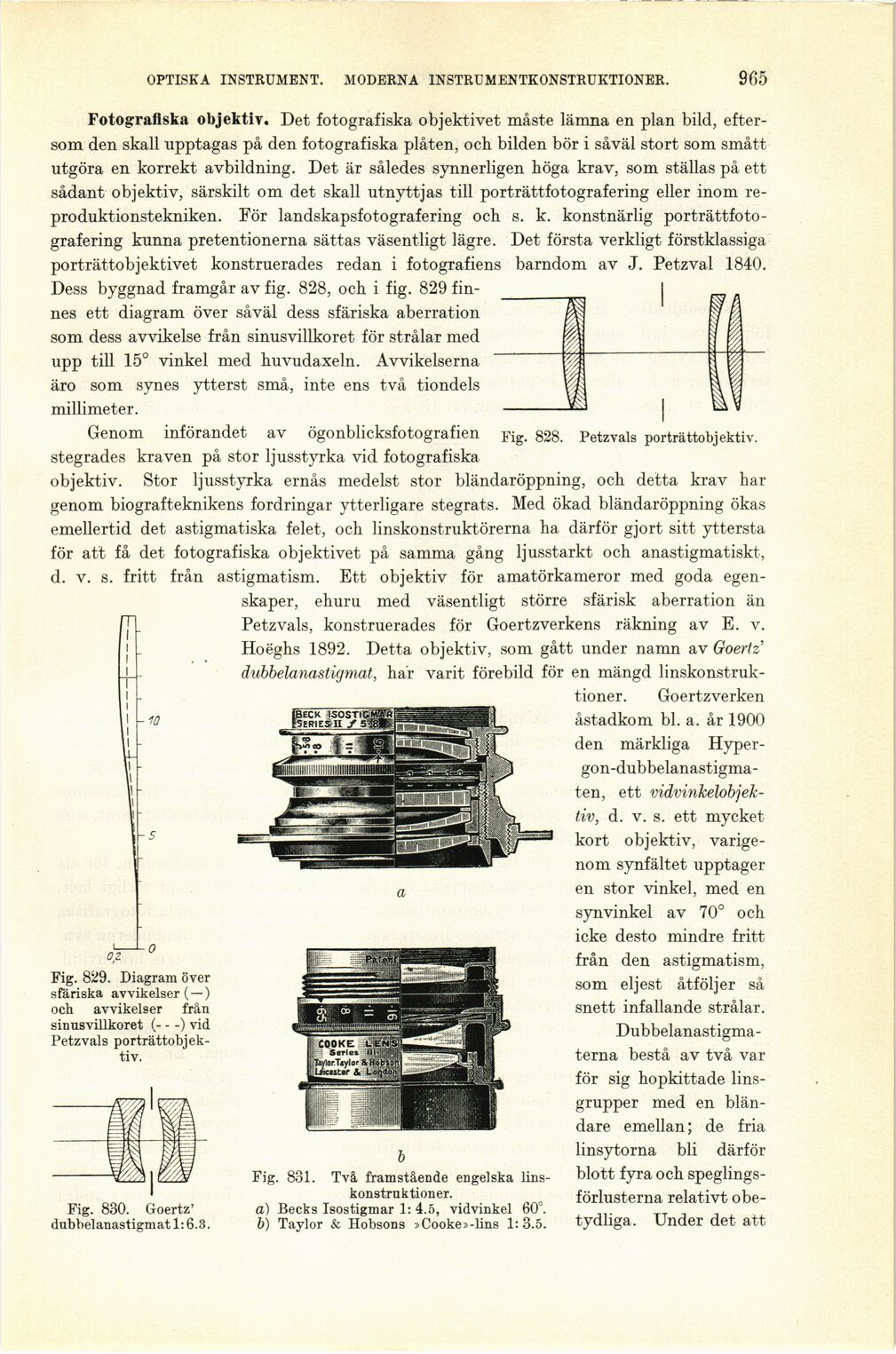

OPTISKA INSTRUMENT. MODERNA INSTRUMENTKONSTRUKTIONER.
965
Fig. 828. Petzvals porträttobjektiv.
Fotografiska objektiv. Det fotografiska objektivet måste lämna en plan bild,
eftersom den skall upptagas på den fotografiska plåten, och bilden bör i såväl stort som smått
utgöra en korrekt avbildning. Det är således synnerligen höga krav, som ställas på ett
sådant objektiv, särskilt om det skall utnyttjas till porträttfotografering eller inom
reproduktionstekniken. För landskapsfotografering och s. k. konstnärlig
porträttfotografering kunna pretentionerna sättas väsentligt lägre. Det första verkligt förstklassiga
porträttobjektivet konstruerades redan i fotografiens barndom av J. Petzval 1840.
Dess byggnad framgår av fig. 828, och i fig. 829
finnes ett diagram över såväl dess sfäriska aberration
som dess avvikelse från sinusvillkoret för strålar med
upp till 15° vinkel med huvudaxeln. Avvikelserna
äro som synes ytterst små, inte ens två tiondels
millimeter.
Genom införandet av ögonblicksfotografien
stegrades kraven på stor ljusstyrka vid fotografiska
objektiv. Stor ljusstyrka ernås medelst stor bländaröppning, och detta krav har
genom biografteknikens fordringar ytterligare stegrats. Med ökad bländaröppning ökas
emellertid det astigmatiska felet, och linskonstruktörerna ha därför gjort sitt yttersta
för att få det fotografiska objektivet på samma gång ljusstarkt och anastigmatiskt,
d. v. s. fritt från astigmatism. Ett objektiv för amatörkameror med goda
egenskaper, ehuru med väsentligt större sfärisk aberration än
Petzvals, konstruerades för Goertzverkens räkning av E. v.
Hoèghs 1892. Detta objektiv, som gått under namn av Goertz’
dubbelanastigmat, har varit förebild för en mängd
linskonstruktioner. Goertzverken
åstadkom bl. a. år 1900
den märkliga
Hyper-gon-dubbelanastigma-ten, ett
vidvinkelobjek-tiv, d. v. s. ett mycket
kort objektiv,
varigenom synfältet upptager
en stor vinkel, med en
synvinkel av 70° och
icke desto mindre fritt
från den astigmatism,
som eljest åtföljer så
snett infallande strålar.
[-Dubbelanastigma-terna-]
{+Dubbelanastigma-
terna+} bestå av två var
för sig hopkittade
linsgrupper med en
bländare emellan; de fria
linsytorna bli därför
blott fyra och
speglings-förlusterna relativt
obetydliga. Under det att
Fig. 830. Goertz’
dubbelanastigmat 1:6.3.
Fig. 829. Diagram över
sfäriska avvikelser ( — )
och avvikelser från
sinusvillkoret (–-) vid
Petzvals
porträttobjektiv.
b
Fig. 831. Två framstående engelska
linskonstruktioner.
a) Becks Isostigmar 1: 4.5, vidvinkel 60°.
b) Taylor & Hobsons »Cooke»-lins 1:3.5.
