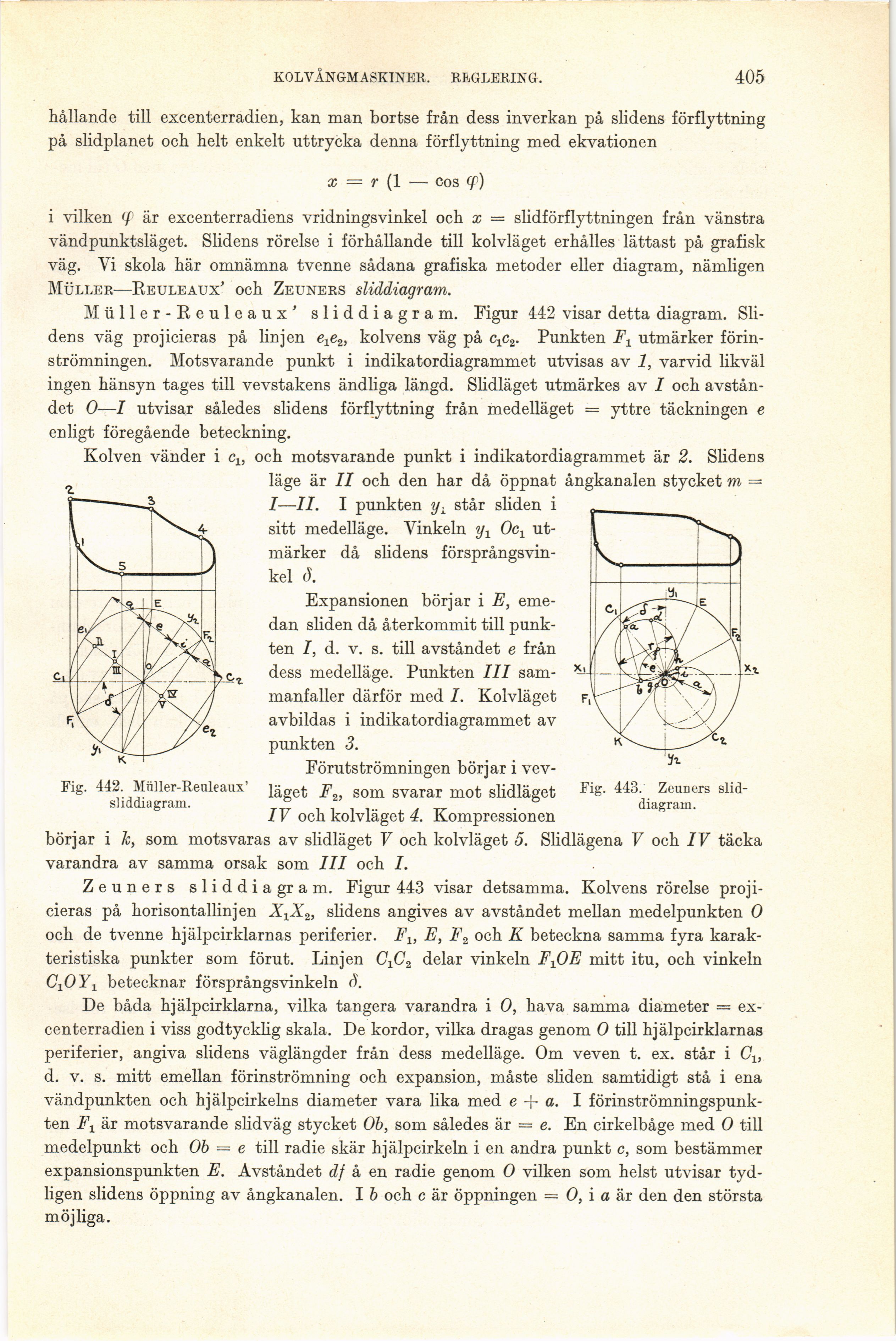

KOLVÅNGMASKINER. REGLERING.
405
hållande till excenterradien, kan man bortse från dess inverkan på slidens förflyttning
på slidplanet och helt enkelt uttrycka denna förflyttning med ekvationen
x = r (1 — cos T)
Fig. 442. Müller-Reuleaux’
sliddiagram.
Fig. 443.’ Zeuners
sliddiagram.
i vilken är excenterradiens vridningsvinkel och x = slidförflyttningen från vänstra
vändpunktsläget. Slidens rörelse i förhållande till kolvläget erhålles lättast på grafisk
väg. Vi skola här omnämna tvenne sådana grafiska metoder eller diagram, nämligen
Müller—Reuleaux’ och Zeuners sliddiagram.
Müller-Reuleaux’ sliddiagram. Figur 442 visar detta diagram.
Slidens väg projicieras på linjen e^, kolvens väg på Punkten Fx utmärker
förinströmningen. Motsvarande punkt i indikatordiagrammet utvisas av 1, varvid likväl
ingen hänsyn tages till vevstakens ändliga längd. Slidläget utmärkes av I och
avståndet O—1 utvisar således slidens förflyttning från medelläget = yttre täckningen e
enligt föregående beteckning.
Kolven vänder i cls och motsvarande punkt i indikatordiagrammet är 2. Slidens
läge är II och den har då öppnat ångkanalen stycket m =
I—II. I punkten yL står sliden i
sitt medelläge. Vinkeln yx Oc1
utmärker då slidens
försprångsvin-kel d.
Expansionen börjar i E,
emedan sliden då återkommit till
punkten I, d. v. s. till avståndet e från
dess medelläge. Punkten III
sammanfaller därför med I. Kolvläget
avbildas i indikatordiagrammet av
punkten 3.
Förutströmningen börjar i
vevläget F2, som svarar mot slidläget
IV och kolvläget 4. Kompressionen
börjar i k, som motsvaras av slidläget V och kolvläget 5. Slidlägena V och IV täcka
varandra av samma orsak som III och I.
Zeuners sliddiagram. Figur 443 visar detsamma. Kolvens rörelse
projicieras på horisontallinjen X^X^, slidens angives av avståndet mellan medelpunkten O
och de tvenne hjälpcirklarnas periferier. F1} E, F2 och K beteckna samma fyra
karakteristiska punkter som förut. Linjen 0^2 delar vinkeln FfJE mitt itu, och vinkeln
C1OY1 betecknar försprångsvinkeln ö.
De båda hjälpcirklarna, vilka tangera varandra i O, hava samma diameter =
ex-centerradien i viss godtycklig skala. De kordor, vilka dragas genom O till hjälpcirklarnas
periferier, angiva slidens våglängder från dess medelläge. Om veven t. ex. står i C1}
d. v. s. mitt emellan förinströmning och expansion, måste sliden samtidigt stå i ena
vändpunkten och hjälpcirkelns diameter vara lika med e + a. I
förinströmningspunk-ten Fx är motsvarande slidväg stycket Ob, som således är = e. En cirkelbåge med O till
medelpunkt och Ob = e till radie skär hjälpcirkeln i en andra punkt c, som bestämmer
expansionspunkten E. Avståndet df å en radie genom O vilken som helst utvisar
tydligen slidens öppning av ångkanalen. I b och c är öppningen = O, i a är den den största
möjliga.
