438
ÅNGTEKNIKEN.
att vid långsträckta rundpannor förkorta tublängden, ävensom för att erhålla större
volym av inre eldstaden, framskjutes eldstadens tubplåt i rundpannan, se fig. 522.
Stundom
försesWoot-teneldstäderna med en
s. k. förbränning skammare,
system von Gaines.
Anordningen av denna visas
i fig. 522. I den framför
rosterna insatta vertikala
mur väggen äro upptagna
kanaler, genom vilka luft
insuges ovanför bränslet.
Luften ledes under
eld-stadsvalvet bakåt och
blandas med oförbrända
gaser. I avsikt att
erhålla en möjligast
intensiv blandning är
murväggen upptill fingerlikt
utformad. Afot dessa
ut-språng stöta gaserna och
omvirvlas, innan de
inkomma i
förbrännings-kammaren, där de
slut-Egen förbrännas och
sedermera inkomma i
tuberna.
Fig. 523 visar en
säregen panntyp med
cylindrisk eldstad. Inre
eldstaden är utförd av
korrugerad plåt för att bhva
motståndskraftig, då inga
förstagningar förefinnas.
Pannan är konstruerad
av en tysk ingenjör Lentz
och benämnes därför
Lentz-panna. I Amerika
benämnes denna panntyp
Vanderbilt.
För att frånkomma
större delen av
stagbul-tarna och giva eldstads-
plåtarna en expansionsmöjligare form har av Jacob Shupert, Amerika, konstruerats
en eldstad av i fig. 524 visad typ. Yttre och inre eldstadsmantlarna utgöras av
U-formade, bockade plåtar, sammanhållna med vertikala stagplåtar, försedda med
större hål för ångans och vattnets cirkulation. Denna eldstad äger den fördelen,

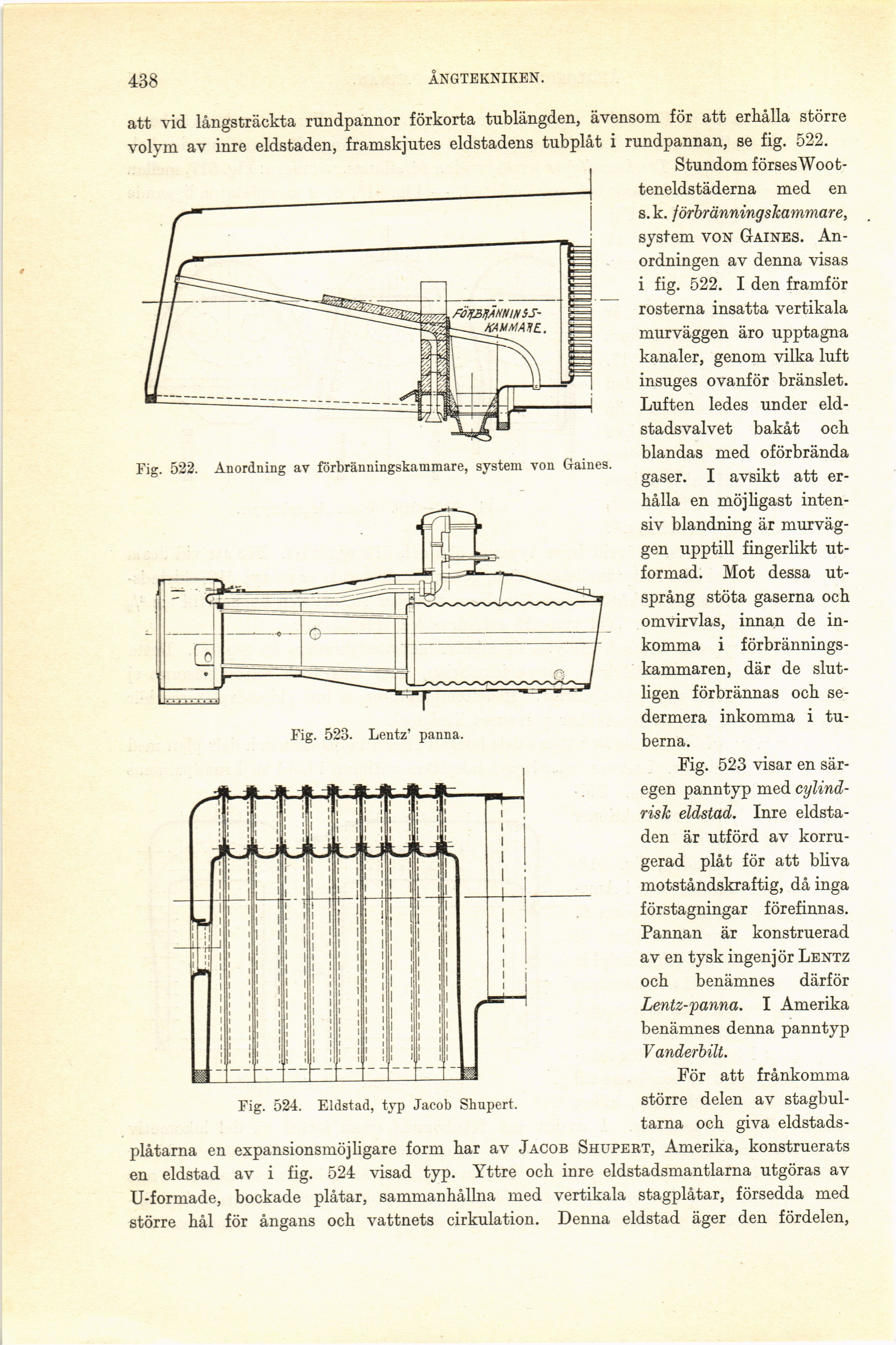

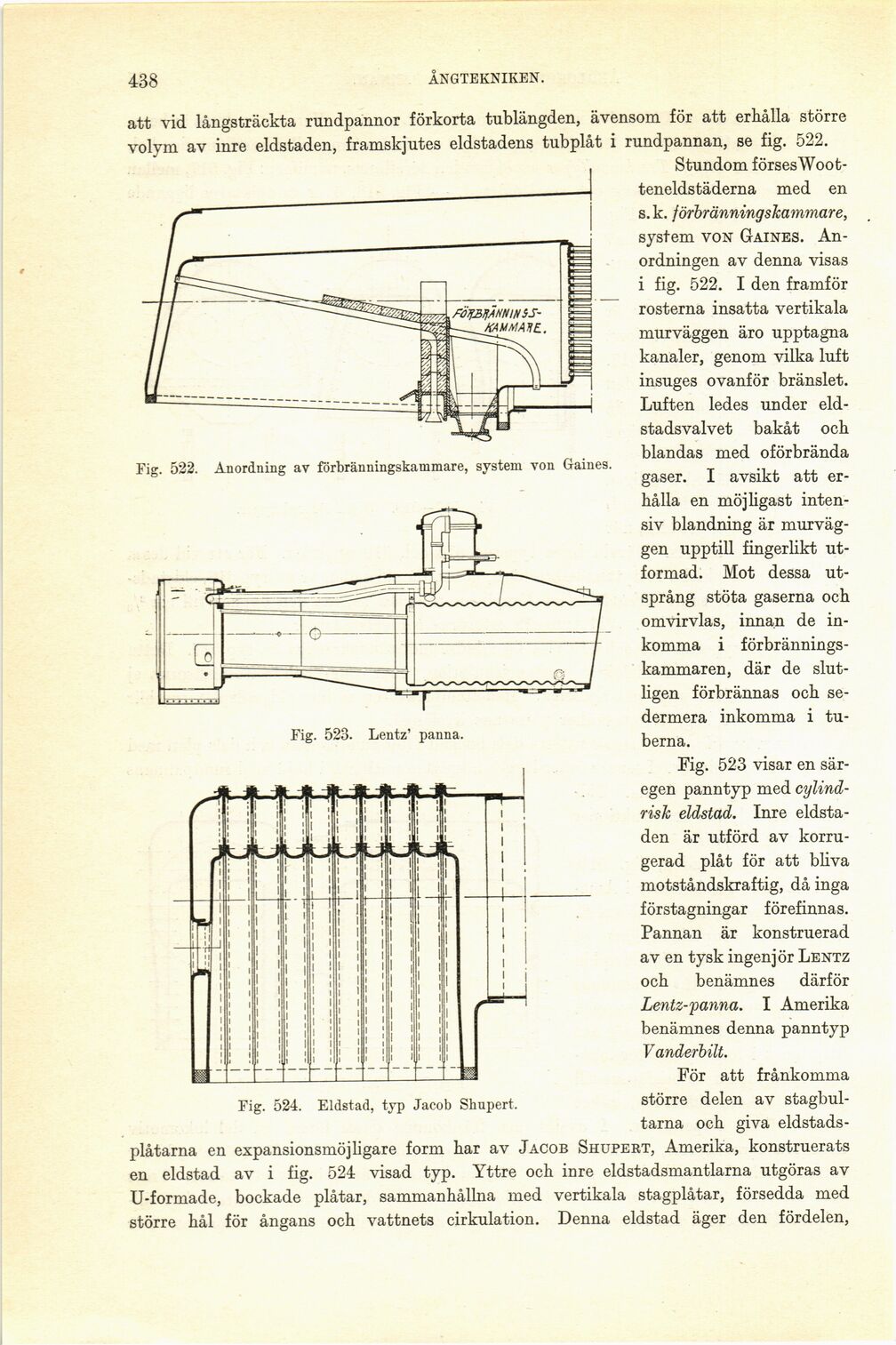

Fig. 522. Anordning av förbränningskammare, system von Gaines.
Fig. 523. Lentz’ panna.
Fig. 524. Eldstad, typ Jacob Shupert.
