452
ÅNGTEKNIKEN.

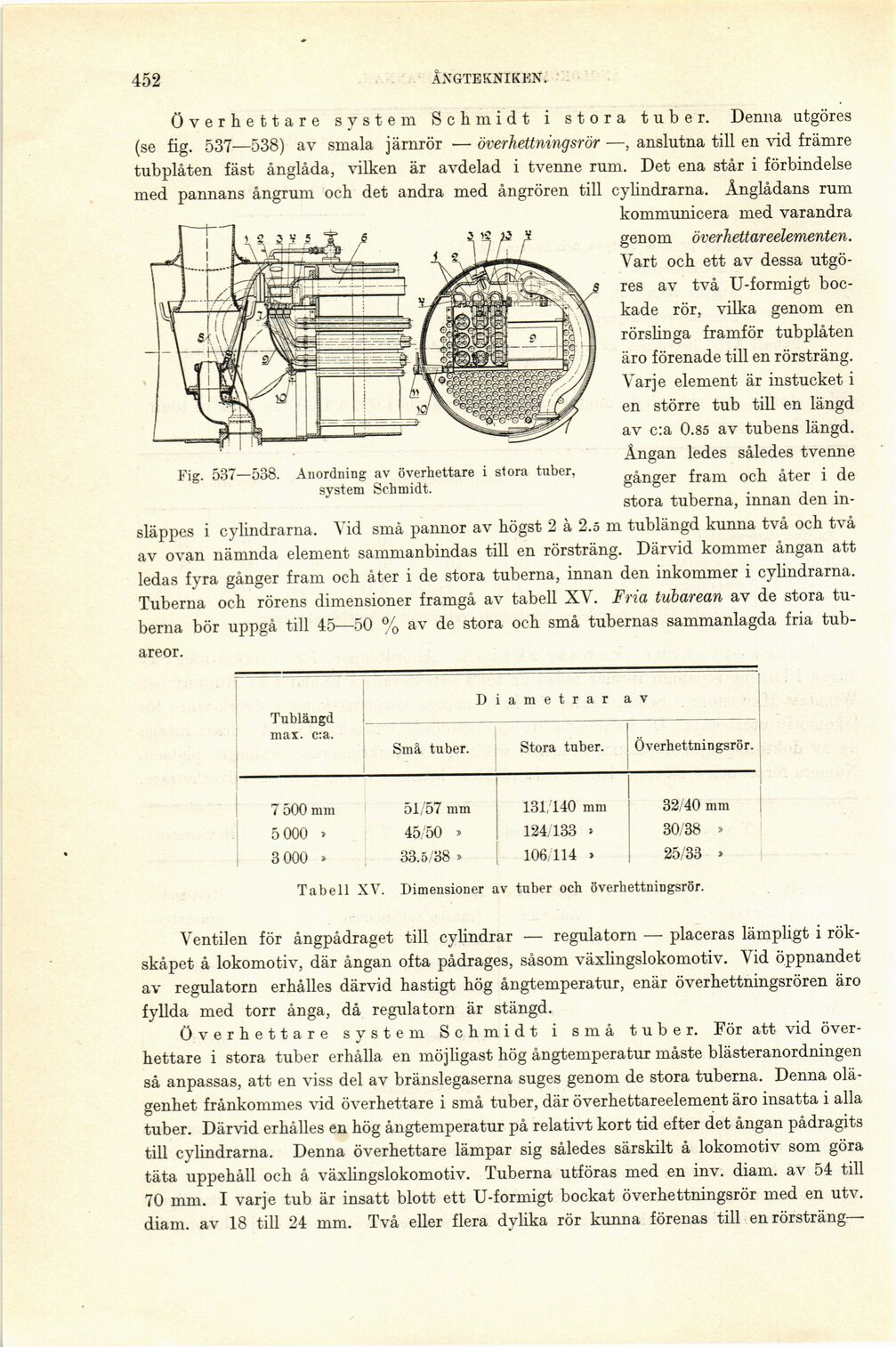

Fig. 537—538. Anordning av överhettare i stora tuber,
system Schmidt.
överhettare system Schmidt i stora tuber. Denna utgöres
(se fig. 537—538) av smala järnrör •— överhettning srör —, anslutna till en vid främre
tubplåten fäst ånglåda, vilken är avdelad i tvenne rum. Det ena står i förbindelse
med pannans ångrum och det andra med ångrören till cylindrarna. Ånglådans rum
kommunicera med varandra
genom överhettar eelementen.
Vart och ett av dessa
utgöres av två U-formigt
bockade rör, vilka genom en
rörslinga framför tubplåten
äro förenade till en rörsträng.
Varje element är instucket i
en större tub till en längd
av c:a 0.85 av tubens längd.
Ångan ledes således tvenne
gånger fram och åter i de
stora tuberna, innan den in-
släppes i cylindrarna. Vid små pannor av högst 2 å 2.5 m tublängd kunna två och två
av ovan nämnda element sammanbindas till en rörsträng. Därvid kommer ångan att
ledas fyra gånger fram och åter i de stora tuberna, innan den inkommer i cylindrarna.
Tuberna och rörens dimensioner framgå av tabell XV. Fria tubarean av de stora
tuberna bör uppgå till 45—50 % av de stora och små tubernas sammanlagda fria
tubareor.
Tublängd max. c:a. Diametrar av
Små tuber. Stora tuber. Överhettningsrör.
7 500 mm 51/57 mm 131,140 mm 32/40 mm
5 000 > 45/50 » 124/133 > 30/38 »
3 000 > 33.5/38 > 106/114 » 25/33 »
Tabell XV. Dimensioner av tuber och överhettningsrör.
Ventilen för ångpådraget till cylindrar — regulatorn — placeras lämpligt i
rökskåpet å lokomotiv, där ångan ofta pådrages, såsom växlingslokomotiv. Vid öppnandet
av regulatorn erhålles därvid hastigt hög ångtemperatur, enär överhettningsrören äro
fyllda med torr ånga, då regulatorn är stängd.
överhettare system Schmidt i små tuber. För att vid
överhettare i stora tuber erhålla en möjligast hög ångtemperatur måste blästeranordningen
så anpassas, att en viss del av bränslegaserna suges genom de stora tuberna. Denna
olägenhet frånkommes vid överhettare i små tuber, där överhettareelement äro insatta i alla
tuber. Därvid erhålles en hög ångtemperatur på relativt kort tid efter det ångan pådragits
till cylindrarna. Denna överhettare lämpar sig således särskilt å lokomotiv som göra
täta uppehåll och å växlingslokomotiv. Tuberna utföras med en inv. diam, av 54 till
70 mm. I varje tub är insatt blott ett U-formigt bockat överhettningsrör med en utv.
diam, av 18 till 24 mm. Två eller flera dylika rör kunna förenas till en rörsträng—-
