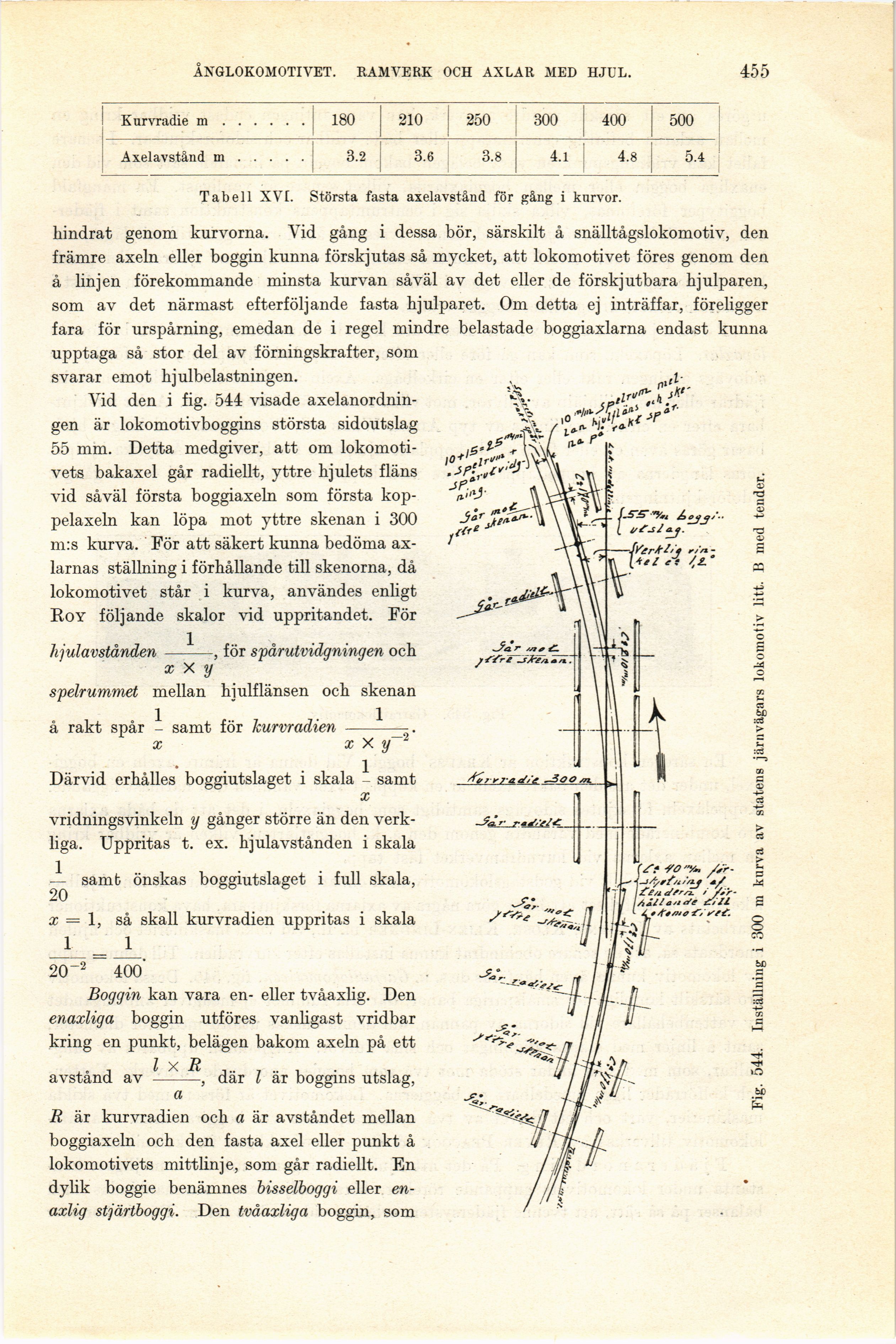

ÅNGLOKOMOTIVET. RAMVERK OCH AXLAR MED HJUL.
455
Kurvradie m 180 210 250 300 400 500
Axelavstånd m 3.2 3.6 3.8 4.1 4.8 5.4
Tabell XVI. Största fasta axelavstånd för gång i kurvor.
hindrat genom kurvorna. Vid gång i dessa bör, särskilt å snälltågslokomotiv, den
främre axeln eller boggin kunna förskjutas så mycket, att lokomotivet föres genom den
å linjen förekommande minsta kurvan såväl av det eller de förskjutbara hjulparen,
som av det närmast efterföljande fasta hjulparet. Om detta ej inträffar, föreligger
fara för urspårning, emedan de i regel mindre belastade boggiaxlarna endast kunna
upptaga så stor del av förningskrafter, som
svarar emot hjulbelastningen.
Vid den i fig. 544 visade
axelanordningen är lokomotivboggins största sidoutslag
55 mm. Detta medgiver, att om
lokomotivets bakaxel går radiellt, yttre hjulets fläns
vid såväl första boggiaxeln som första
kop-pelaxeln kan löpa mot yttre skenan i 300
m:s kurva. För att säkert kunna bedöma
axlarnas ställning i förhållande till skenorna, då
lokomotivet står i kurva, användes enligt
Roy följande skalor vid uppritandet. För
hjulavstånden —-—, för spårutvidgningen och
$ x y
spelrummet mellan hjulflänsen och skenan
å rakt spår - samt för kurvradien ––-———.
x x X y 2
Därvid erhålles boggiutslaget i skala - samt
x
vridningsvinkeln y gånger större än den
verkliga. Uppritas t. ex. hjulavstånden i skala
— samt önskas boggiutslaget i full skala,
x = 1, så skall kurvradien uppritas i skala
1 _ 1
20“^ ~
Boggin kan vara en- eller tvåaxlig. Den
enaxliga boggin utföres vanligast vridbar
kring en punkt, belägen bakom axeln på ett
l X R
avstånd av –––-, där l är boggins utslag,
a
R är kurvradien och a är avståndet mellan
boggiaxeln och den fasta axel eller punkt å
lokomotivets mittlinje, som går radiellt. En
dylik boggie benämnes bisselboggi eller
en-axlig stjärtboggi. Den tvåaxliga boggin, som
Fig. 544. Inställning i 300 m kurva av statens järnvägars lokomotiv litt. B med tender.
