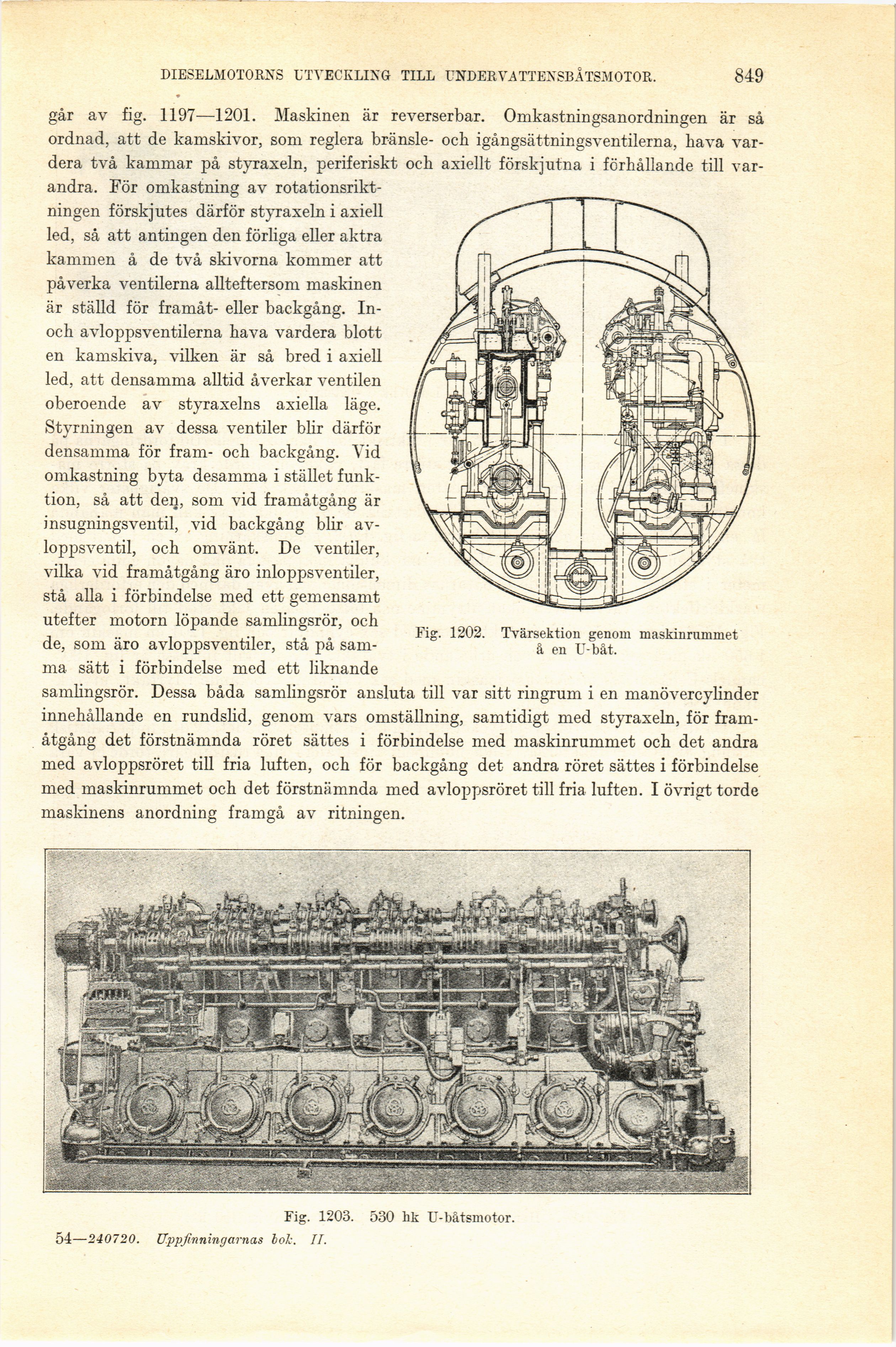

Fig. 1202. Tvärsektion genom maskinrummet
å en U-båt.
DIESELMOTORNS UTVECKLING TILL UNDERVATTENSBÅTSMOTOR. 849
går av fig. 1197—1201. Maskinen är reverserbar. Onikastningsanordningen är så
ordnad, att de kamskivor, som reglera bränsle- och igångsättningsventilerna, hava
vardera två kammar på styraxeln, periferiskt och axiellt förskjutna i förhållande till
varandra. För omkastning av
rotationsrikt-ningen förskjutes därför styraxeln i axiell
led, så att antingen den förliga eller aktra
kammen å de två skivorna kommer att
påverka ventilerna allteftersom maskinen
är ställd för framåt- eller backgång.
In-och avloppsventilerna hava vardera blott
en kamskiva, vilken är så bred i axiell
led, att densamma alltid åverkar ventilen
oberoende av styraxelns axiella läge.
Styrningen av dessa ventiler blir därför
densamma för fram- och backgång. Vid
omkastning byta desamma i stället
funktion, så att den, som vid framåtgång är
insugningsventil, vid backgång blir
av-loppsventil, och omvänt. De ventiler,
vilka vid framåtgång äro inloppsventiler,
stå alla i förbindelse med ett gemensamt
utefter motorn löpande samlingsrör, och
de, som äro avloppsventiler, stå på
samma sätt i förbindelse med ett liknande
samlingsrör. Dessa båda samlingsrör ansluta till var sitt ringrum i en manövercylinder
innehållande en rundslid, genom vars omställning, samtidigt med styraxeln, för
framåtgång det förstnämnda röret sättes i förbindelse med maskinrummet och det andra
med avloppsröret till fria luften, och för backgång det andra röret sättes i förbindelse
med maskinrummet och det förstnämnda med avloppsröret till fria luften. I övrigt torde
maskinens anordning framgå av ritningen.
Fig. 1203. 530 hk U-båtsmotor.
54—240720. Uppfinningarnas bok. II.
