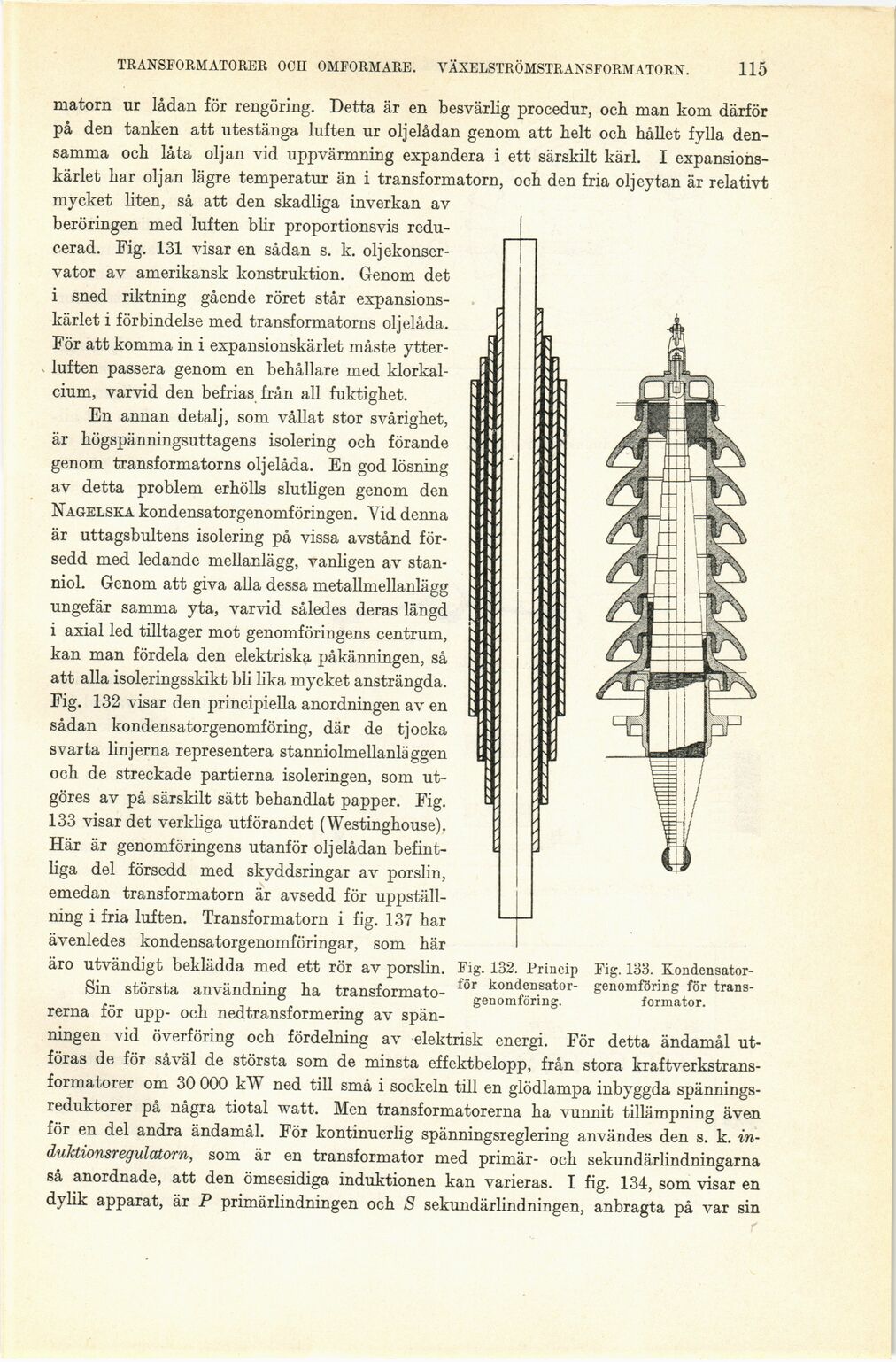

TRANSFORMATORER OCH OMFORMARE. VÄXELSTRÖMSTRANSFORMATORN.
115
Fig. 132. Princip
för
kondensator-genomföring.
matorn ur lådan för rengöring. Detta är en besvärlig procedur, och man kom därför
på den tanken att utestänga luften ur oljelådan genom att helt och hållet fylla
densamma och låta oljan vid uppvärmning expandera i ett särskilt kärl. I
expansions-kärlet har oljan lägre temperatur än i transformatorn, och den fria oljeytan är relativt
mycket liten, så att den skadliga inverkan av
beröringen med luften blir proportionsvis
reducerad. Fig. 131 visar en sådan s. k.
oljekonser-vator av amerikansk konstruktion. Genom det
i sned riktning gående röret står
expansions-kärlet i förbindelse med transformatorns oljelåda.
För att komma in i expansionskärlet måste
ytter-luften passera genom en behållare med
klorkal-cium, varvid den befrias från all fuktighet.
En annan detalj, som vållat stor svårighet,
är högspänningsuttagens isolering och förande
genom transformatorns oljelåda. En god lösning
av detta problem erhölls slutligen genom den
Nagelska kondensatorgenomföringen. Vid denna
är uttagsbultens isolering på vissa avstånd
försedd med ledande mellanlägg, vanligen av
stan-niol. Genom att giva alla dessa metallmellanlägg
ungefär samma yta, varvid således deras längd
i axial led tilltager mot genomföringens centrum,
kan man fördela den elektriska påkänningen, så
att alla isoleringsskikt bli lika mycket ansträngda.
Fig. 132 visar den principiella anordningen av en
sådan kondensatorgenomföring, där de tjocka
svarta linjerna representera stanniolmellanläggen
och de streckade partierna isoleringen, som
ut-göres av på särskilt sätt behandlat papper. Fig.
133 visar det verkliga utförandet (Westinghouse).
Här är genomföringens utanför oljelådan
befintliga del försedd med skyddsringar av porslin,
emedan transformatorn är avsedd för
uppställning i fria luften. Transformatorn i fig. 137 har
ävenledes kondensatorgenomföringar, som här
äro utvändigt beklädda med ett rör av porslin.
Sin största användning ha
transformatorerna för upp- och nedtransformering av
spän
ningen vid överföring och fördelning av elektrisk energi. För detta ändamål
utföras de för såväl de största som de minsta effektbelopp, från stora
kraftverkstrans-formatorer om 30 000 kW ned till små i sockeln till en glödlampa inbyggda
spännings-reduktorer på några tiotal watt. Men transformatorerna ha vunnit tillämpning även
för en del andra ändamål. För kontinuerlig spänningsreglering användes den s. k.
in-duktionsregulatorn, som är en transformator med primär- och sekundärlindningarna
så anordnade, att den ömsesidiga induktionen kan varieras. I fig. 134, som visar en
dylik apparat, är P primärlindningen och S sekundärlindningen, anbragta på var sin
Fig. 133.
Kondensatorgenomföring för
transformator.
