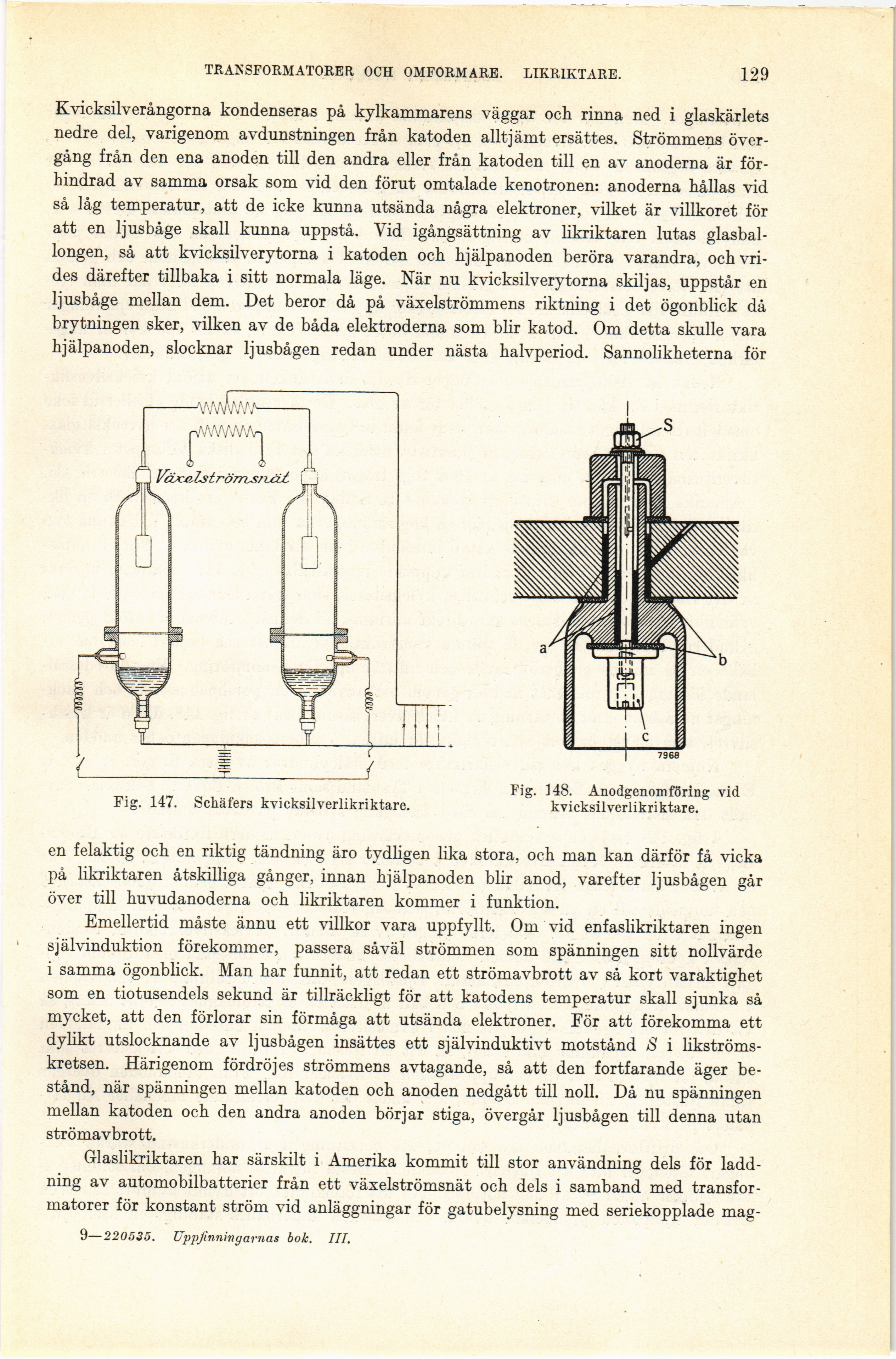

TRANSFORMATORER. OCH OMFORMARE. LIKR1KTARE.
129
Kvicksilverångorna kondenseras på kylkammarens väggar och rinna ned i glaskärlets
nedre del, varigenom avdunstningen från katoden alltjämt ersättes. Strömmens
övergång från den ena anoden till den andra eller från katoden till en av anoderna är
förhindrad av samma orsak som vid den förut omtalade kenotronen: anoderna hållas vid
så låg temperatur, att de icke kunna utsända några elektroner, vilket är villkoret för
att en ljusbåge skall kunna uppstå. Vid igångsättning av likriktaren lutas
glasballongen, så att kvicksilverytorna i katoden och hjälpanoden beröra varandra, och
vri-des därefter tillbaka i sitt normala läge. När nu kvicksilverytorna skiljas, uppstår en
ljusbåge mellan dem. Det beror då på växelströmmens riktning i det ögonblick då
brytningen sker, vilken av de båda elektroderna som blir katod. Om detta skulle vara
hjälpanoden, slocknar ljusbågen redan under nästa halvperiod. Sannolikheterna för
Fig. 147. Schäfers kvicksilverlikriktare.
en felaktig och en riktig tändning äro tydligen lika stora, och man kan därför få vicka
på likriktaren åtskilliga gånger, innan hjälpanoden blir anod, varefter ljusbågen går
över till huvudanoderna och likriktaren kommer i funktion.
Emellertid måste ännu ett villkor vara uppfyllt. Om vid enfaslikriktaren ingen
självinduktion förekommer, passera såväl strömmen som spänningen sitt nollvärde
i samma ögonblick. Man har funnit, att redan ett strömavbrott av så kort varaktighet
som en tiotusendels sekund är tillräckligt för att katodens temperatur skall sjunka så
mycket, att den förlorar sin förmåga att utsända elektroner. För att förekomma ett
dylikt utslocknande av ljusbågen insättes ett självinduktivt motstånd 8 i
likströmskretsen. Härigenom fördröjes strömmens avtagande, så att den fortfarande äger
bestånd, när spänningen mellan katoden och anoden nedgått till noll. Då nu spänningen
mellan katoden och den andra anoden börjar stiga, övergår ljusbågen till denna utan
strömavbrott.
Glaslikriktaren har särskilt i Amerika kommit till stor användning dels för
laddning av automobilbatterier från ett växelströmsnät och dels i samband med
transformatorer för konstant ström vid anläggningar för gatubelysning med seriekopplade mag-
9—220535. Uppfinningarnas bok. III.
Fig. 148. Anodgenomföring vid
kvicksilverlikriktare.
