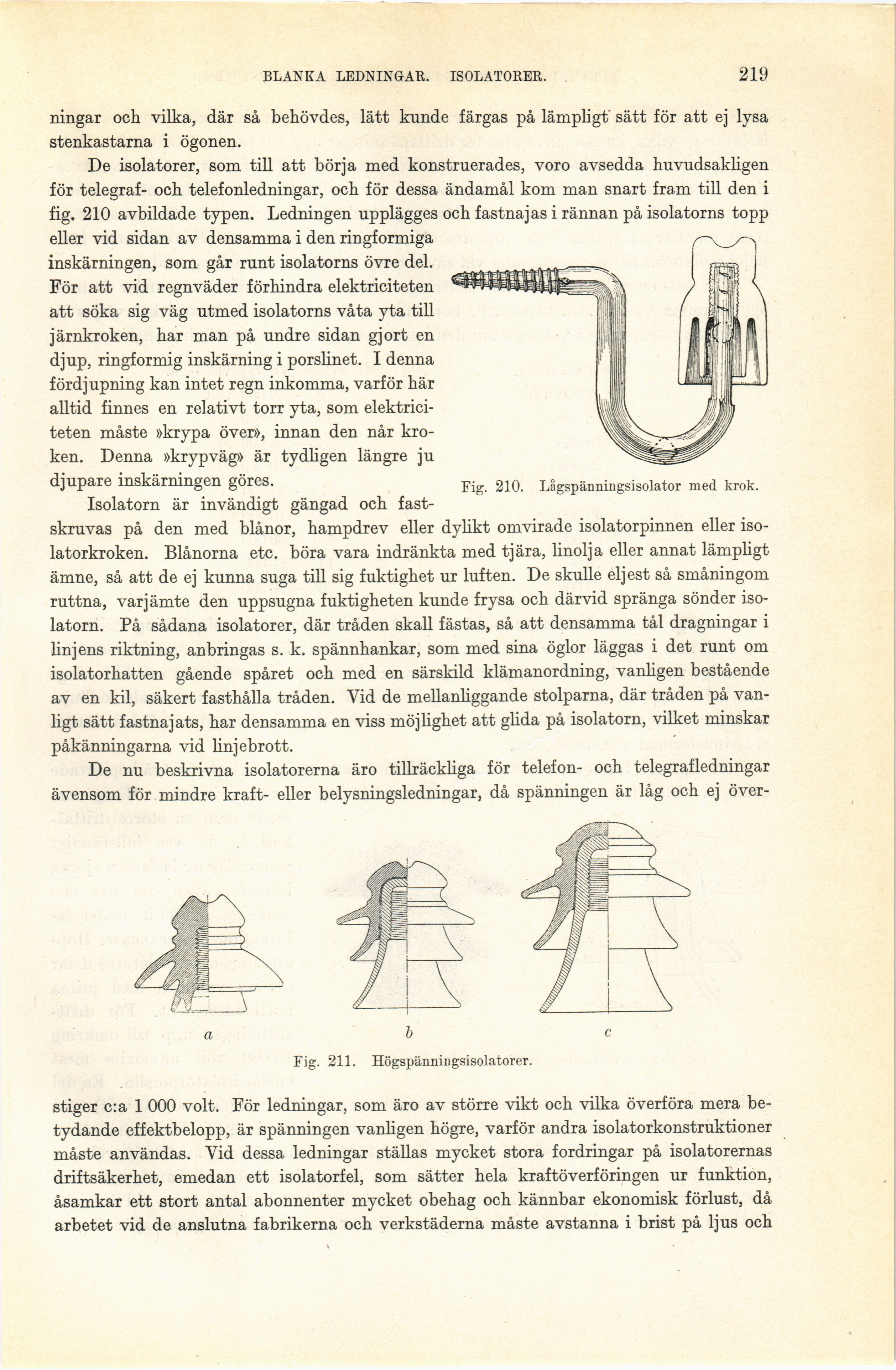

BLANKA LEDNINGAR. ISOLATORER.
219
Fig. 210. Lågspänningsisolator med krok.
ningar och vilka, där så behövdes, lätt kunde färgas på lämpligt’ sätt för att ej lysa
stenkastarna i ögonen.
De isolatorer, som till att börja med konstruerades, voro avsedda huvudsakligen
för telegraf- och telefonledningar, och för dessa ändamål kom man snart fram till den i
fig. 210 avbildade typen. Ledningen upplägges och fastnajas i rännan på isolatorns topp
eller vid sidan av densamma i den ringformiga
inskärningen, som går runt isolatorns övre del.
För att vid regnväder förhindra elektriciteten
att söka sig väg utmed isolatorns våta yta till
järnkroken, har man på undre sidan gjort en
djup, ringformig inskärning i porslinet. I denna
fördjupning kan intet regn inkomma, varför här
alltid finnes en relativt torr yta, som
elektriciteten måste »krypa över», innan den når
kroken. Denna »krypväg» är tydligen längre ju
djupare inskärningen göres.
Isolatorn är invändigt gängad och
fast
skruvas på den med blånor, hampdrev eller dylikt omvirade isolatorpinnen eller
iso-latorkroken. Blånorna etc. böra vara indränkta med tjära, linolja eller annat lämpligt
ämne, så att de ej kunna suga till sig fuktighet ur luften. De skulle eljest så småningom
ruttna, varjämte den uppsugna fuktigheten kunde frysa och därvid spränga sönder
isolatorn. På sådana isolatorer, där tråden skall fästas, så att densamma tål dragningar i
linjens riktning, anbringas s. k. spännhankar, som med sina öglor läggas i det runt om
isolatorhatten gående spåret och med en särskild klämanordning, vanligen bestående
av en kil, säkert fasthålla tråden. Vid de mellanliggande stolparna, där tråden på
vanligt sätt fastnajats, har densamma en viss möjlighet att glida på isolatorn, vilket minskar
påkänningarna vid linjebrott.
De nu beskrivna isolatorerna äro tillräckliga för telefon- och telegrafledningar
ävensom för mindre kraft- eller belysningsledningar, då spänningen är låg och ej
över
Fig. 211. Högspänningsisolatorer.
stiger c:a 1 000 volt. För ledningar, som äro av större vikt och vilka överföra mera
betydande effektbelopp, är spänningen vanligen högre, varför andra isolatorkonstruktioner
måste användas. Vid dessa ledningar ställas mycket stora fordringar på isolatorernas
driftsäkerhet, emedan ett isolatorfel, som sätter hela kraftöverföringen ur funktion,
åsamkar ett stort antal abonnenter mycket obehag och kännbar ekonomisk förlust, då
arbetet vid de anslutna fabrikerna och verkstäderna måste avstanna i brist på ljus och
