BLANKA LEDNINGAR STOLPAR.
225

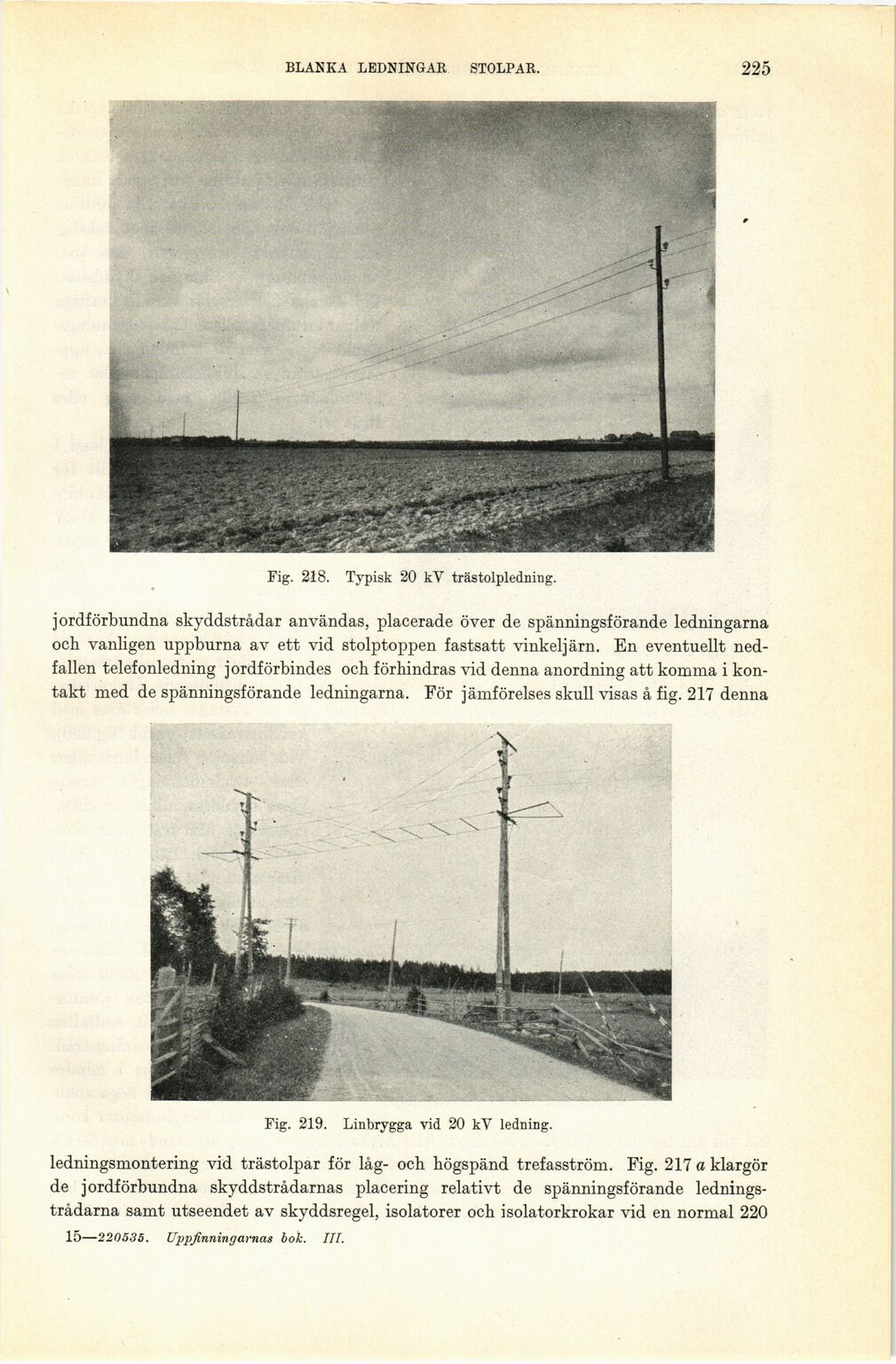

Fig. 218. Typisk 20 kV trästolpledning.
j ordförbundna skyddstrådar användas, placerade över de spänningsförande ledningarna
och vanligen uppburna av ett vid stolptoppen fastsatt vinkeljärn. En eventuellt
nedfallen telefonledning jordförbindes och förhindras vid denna anordning att komma i
kontakt med de spänningsförande ledningarna. För jämförelses skull visas å fig. 217 denna
Fig. 219. Linbrygga vid 20 kV ledning.
ledningsmontering vid trästolpar för låg- och högspänd trefasström. Fig. 217 a klargör
de jordförbundna skyddstrådarnas placering relativt de spänningsförande
ledningstrådarna samt utseendet av skyddsregel, isolatorer och isolatorkrokar vid en normal 220
15—220535. Uppfinningarnas bok. III.
