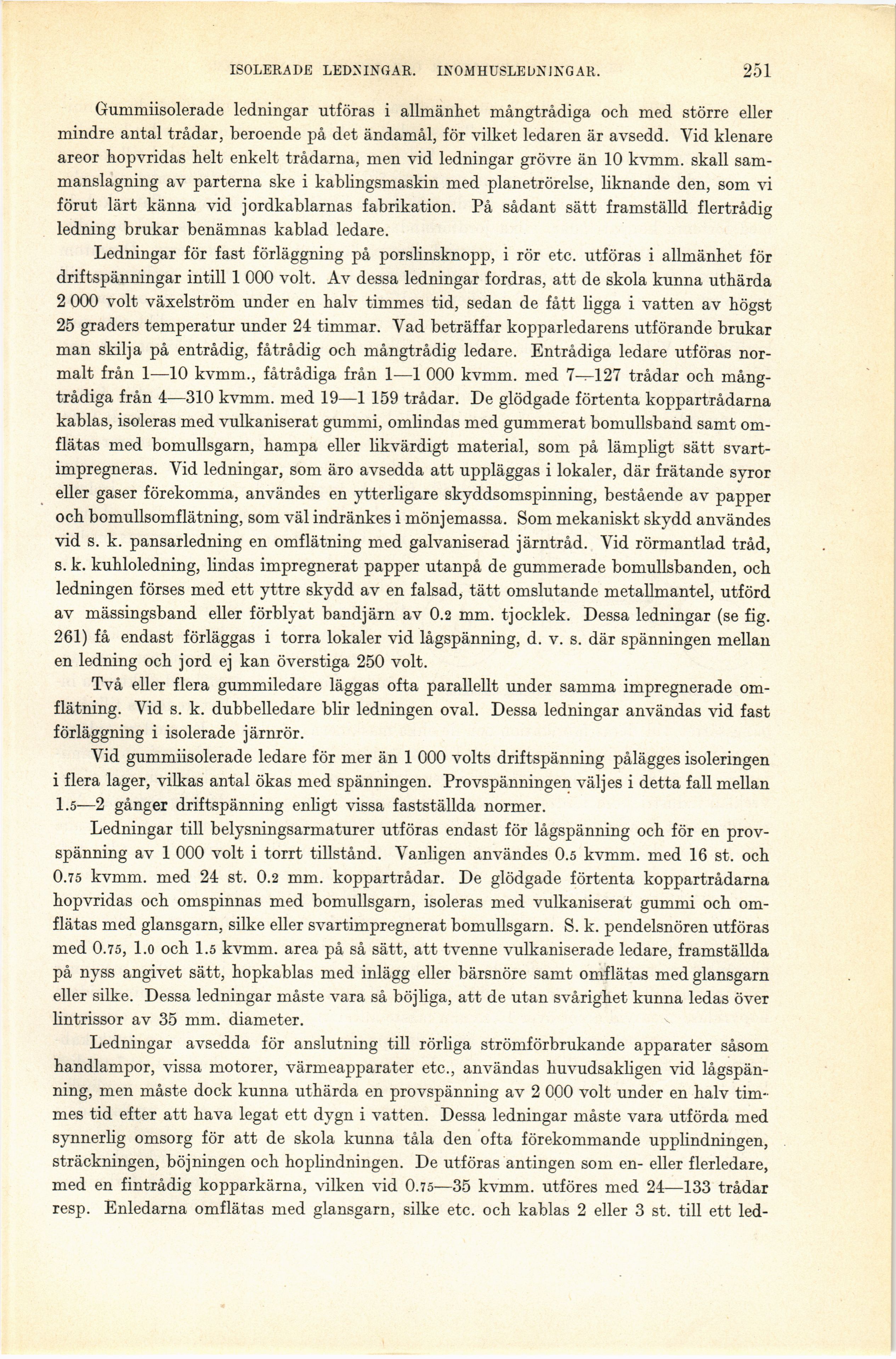

ISOLERADE LEDNINGAR. INOMHUSLEDNJNGAR.
251
Gummiisolerade ledningar utföras i allmänhet mångtrådiga och med större eller
mindre antal trådar, beroende på det ändamål, för vilket ledaren är avsedd. Vid klenare
areor hopvridas helt enkelt trådarna, men vid ledningar grövre än 10 kvmm. skall
sammanslagning av parterna ske i kablingsmaskin med planetrörelse, liknande den, som vi
förut lärt känna vid jordkablarnas fabrikation. På sådant sätt framställd flertrådig
ledning brukar benämnas kablad ledare.
Ledningar för fast förläggning på porslinsknopp, i rör etc. utföras i allmänhet för
driftspänningar intill 1 000 volt. Av dessa ledningar fordras, att de skola kunna uthärda
2 000 volt växelström under en halv timmes tid, sedan de fått ligga i vatten av högst
25 graders temperatur under 24 timmar. Vad beträffar kopparledarens utförande brukar
man skilja på entrådig, fåtrådig och mångtrådig ledare. Entrådiga ledare utföras
normalt från 1—10 kvmm., fåtrådiga från 1-—1 000 kvmm. med 7—127 trådar och
mångtrådiga från 4—310 kvmm. med 19—1 159 trådar. De glödgade förtenta koppartrådarna
kablas, isoleras med vulkaniserat gummi, omlindas med gummerat bomullsband samt
omflätas med bomullsgarn, hampa eller likvärdigt material, som på lämpligt sätt
svart-impregneras. Vid ledningar, som äro avsedda att uppläggas i lokaler, där frätande syror
eller gaser förekomma, användes en ytterligare skyddsomspinning, bestående av papper
och bomullsomflätning, som väl indränkes i mönjemassa. Som mekaniskt skydd användes
vid s. k. pansarledning en omflätning med galvaniserad järntråd. Vid rörmantlad tråd,
s. k. kuhloledning, lindas impregnerat papper utanpå de gummerade bomullsbanden, och
ledningen förses med ett yttre skydd av en falsad, tätt omslutande metallmantel, utförd
av mässingsband eller förblyat bandjärn av 0.2 mm. tjocklek. Dessa ledningar (se fig.
261) få endast förläggas i torra lokaler vid lågspänning, d. v. s. där spänningen mellan
en ledning och jord ej kan överstiga 250 volt.
Två eller flera gummiledare läggas ofta parallellt under samma impregnerade
omflätning. Vid s. k. dubbelledare blir ledningen oval. Dessa ledningar användas vid fast
förläggning i isolerade järnrör.
Vid gummiisolerade ledare för mer än 1 000 volts driftspänning pålägges isoleringen
i flera lager, vilkas antal ökas med spänningen. Provspänningen väljes i detta fall mellan
1.5—2 gånger driftspänning enligt vissa fastställda normer.
Ledningar till belysningsarmaturer utföras endast för lågspänning och för en
provspänning av 1 000 volt i torrt tillstånd. Vanligen användes 0.5 kvmm. med 16 st. och
0.75 kvmm. med 24 st. 0.2 mm. koppartrådar. De glödgade förtenta koppartrådarna
hopvridas och omspinnas med bomullsgarn, isoleras med vulkaniserat gummi och
omflätas med glansgarn, silke eller svartimpregnerat bomullsgarn. S. k. pendelsnören utföras
med 0.75, 1.0 och 1.5 kvmm. area på så sätt, att tvenne vulkaniserade ledare, framställda
på nyss angivet sätt, hopkablas med inlägg eller bärsnöre samt omflätas med glansgarn
eller silke. Dessa ledningar måste vara så böjliga, att de utan svårighet kunna ledas över
lintrissor av 35 mm. diameter.
Ledningar avsedda för anslutning till rörliga strömförbrukande apparater såsom
handlampor, vissa motorer, värmeapparater etc., användas huvudsakligen vid
lågspänning, men måste dock kunna uthärda en provspänning av 2 000 volt under en halv
timmes tid efter att hava legat ett dygn i vatten. Dessa ledningar måste vara utförda med
synnerlig omsorg för att de skola kunna tåla den ofta förekommande upplindningen,
sträckningen, böjningen och hoplindningen. De utföras antingen som en- eller flerledare,
med en fintrådig kopparkärna, vilken vid 0.75—35 kvmm. utföres med 24—133 trådar
resp. Enledarna omflätas med glansgarn, silke etc. och kablas 2 eller 3 st. till ett led-
