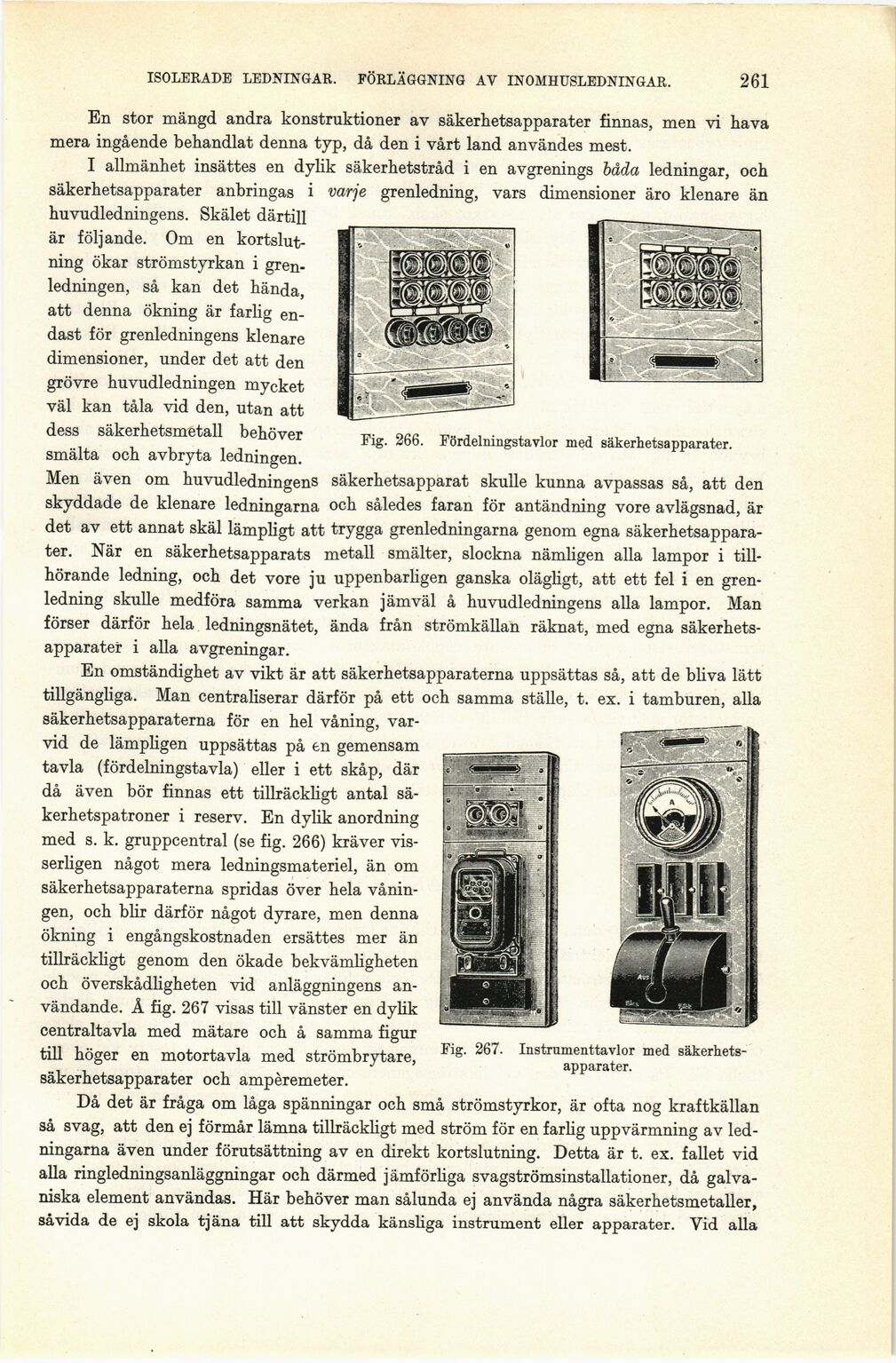

ISOLERADE LEDNINGAR. FÖRLÄGGNING AV INOMHUSLEDNINGAR. 261
Fig. 266. Fördelningstavlor med säkerhetsapparater.
Fig. 267. Instrumenttavlor med
säkerhetsapparater.
En stor mängd andra konstruktioner av säkerhetsapparater finnas, men vi hava
mera ingående behandlat denna typ, då den i vårt land användes mest.
I allmänhet insättes en dylik säkerhetstråd i en avgrenings båda ledningar, och
säkerhetsapparater anbringas i varje grenledning, vars dimensioner äro klenare än
huvudledningens. Skälet därtill
är följande. Om en
kortslutning ökar strömstyrkan i
grenledningen, så kan det hända,
att denna ökning är farlig
endast för grenledningens klenare
dimensioner, under det att den
grövre huvudledningen mycket
väl kan tåla vid den, utan att
dess säkerhetsmetall behöver
smälta och avbryta ledningen.
Men även om huvudledningens säkerhetsapparat skulle kunna avpassas så, att den
skyddade de klenare ledningarna och således faran för antändning vore avlägsnad, är
det av ett annat skäl lämpligt att trygga grenledningarna genom egna
säkerhetsapparater. När en säkerhetsapparats metall smälter, slockna nämligen alla lampor i
tillhörande ledning, och det vore ju uppenbarligen ganska olägligt, att ett fel i en
grenledning skulle medföra samma verkan jämväl å huvudledningens alla lampor. Man
förser därför hela ledningsnätet, ända från strömkällan räknat, med egna
säkerhetsapparater i alla avgreningar.
En omständighet av vikt är att säkerhetsapparaterna uppsättas så, att de bliva lätt
tillgängliga. Man centraliserar därför på ett och samma ställe, t. ex. i tamburen, alla
säkerhetsapparaterna för en hel våning,
varvid de lämpligen uppsättas på en gemensam
tavla (fördelningstavla) eller i ett skåp, där
då även bör finnas ett tillräckligt antal
sä-kerhetspatroner i reserv. En dylik anordning
med s. k. gruppcentral (se fig. 266) kräver
visserligen något mera ledningsmateriel, än om
säkerhetsapparaterna spridas över hela
våningen, och blir därför något dyrare, men denna
ökning i engångskostnaden ersättes mer än
tillräckligt genom den ökade bekvämligheten
och överskådligheten vid anläggningens
användande. Å fig. 267 visas till vänster en dylik
centraltavla med mätare och å samma figur
till höger en motortavla med strömbrytare,
säkerhetsapparater och ampèremeter.
Då det är fråga om låga spänningar och små strömstyrkor, är ofta nog kraftkällan
så svag, att den ej förmår lämna tillräckligt med ström för en farlig uppvärmning av
ledningarna även under förutsättning av en direkt kortslutning. Detta är t. ex. fallet vid
alla ringledningsanläggningar och därmed jämförliga svagströmsinstallationer, då
galva-niska element användas. Här behöver man sålunda ej använda några säkerhetsmetaller,
såvida de ej skola tjäna till att skydda känsliga instrument eller apparater. Vid alla
