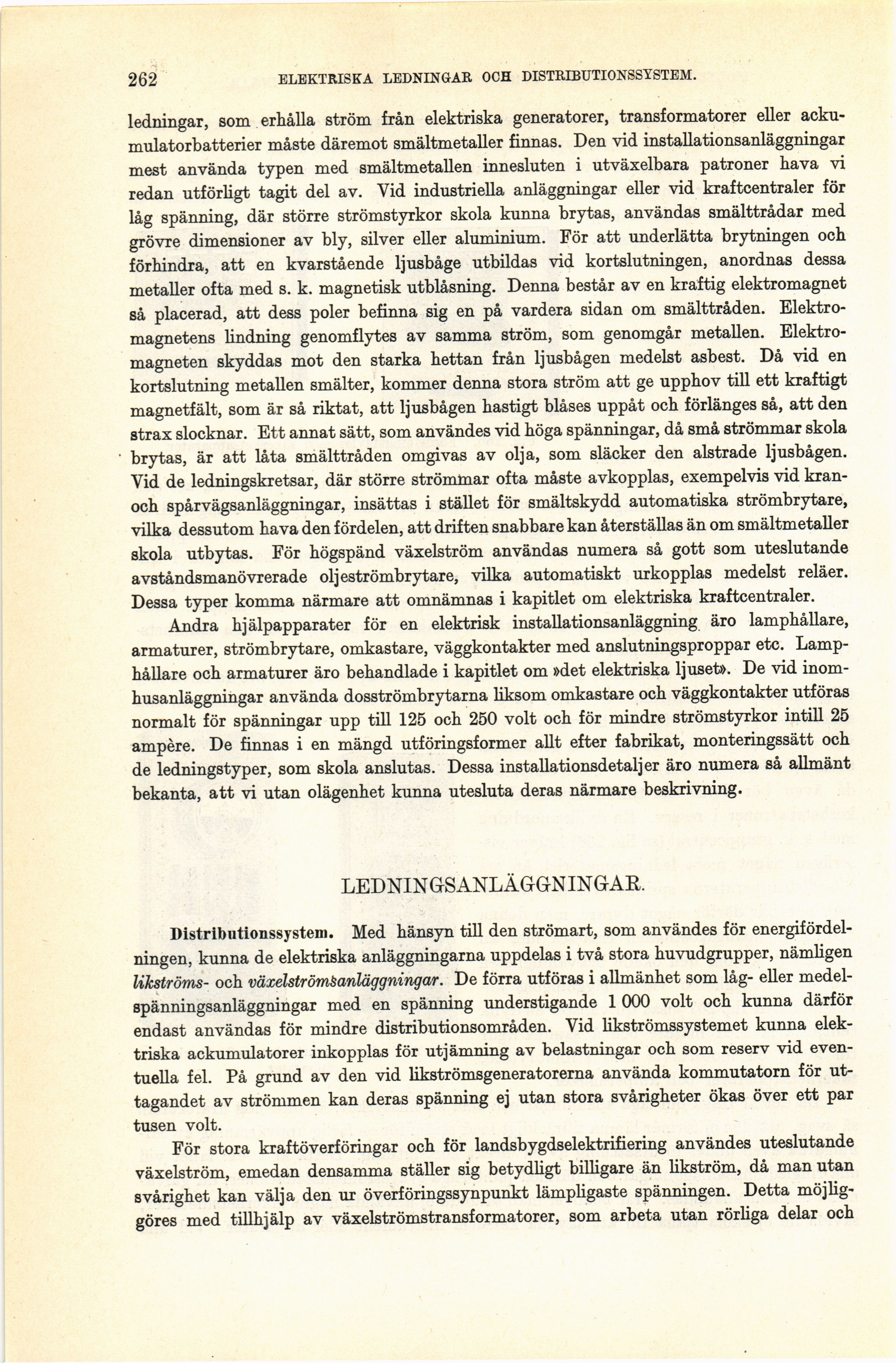

262 ELEKTRISKA LEDNINGAR OCH DISTRIBUTIONSSYSTEM.
ledningar, som erhålla ström från elektriska generatorer, transformatorer eller
ackumulatorbatterier måste däremot smältmetaller finnas. Den vid installationsanläggningar
mest använda typen med smältmetallen innesluten i utväxelbara patroner hava vi
redan utförligt tagit del av. Vid industriella anläggningar eller vid kraftcentraler för
låg spänning, där större strömstyrkor skola kunna brytas, användas smälttrådar med
grövre dimensioner av bly, silver eller aluminium. För att underlätta brytningen och
förhindra, att en kvarstående ljusbåge utbildas vid kortslutningen, anordnas dessa
metaller ofta med s. k. magnetisk utblåsning. Denna består av en kraftig elektromagnet
så placerad, att dess poler befinna sig en på vardera sidan om smälttråden.
Elektro-magnetens lindning genomflytes av samma ström, som genomgår metallen.
Elektro-magneten skyddas mot den starka hettan från ljusbågen medelst asbest. Då vid en
kortslutning metallen smälter, kommer denna stora ström att ge upphov till ett kraftigt
magnetfält, som är så riktat, att ljusbågen hastigt blåses uppåt och förlänges så, att den
strax slocknar. Ett annat sätt, som användes vid höga spänningar, då små strömmar skola
brytas, är att låta smälttråden omgivas av olja, som släcker den alstrade ljusbågen.
Vid de ledningskretsar, där större strömmar ofta måste avkopplas, exempelvis vid
kran-och spårvägsanläggningar, insättas i stället för smältskydd automatiska strömbrytare,
vilka dessutom hava den fördelen, att driften snabbare kan återställas än om smältmetaller
skola utbytas. För högspänd växelström användas numera så gott som uteslutande
avståndsmanövrerade oljeströmbrytare, vilka automatiskt urkopplas medelst reläer.
Dessa typer komma närmare att omnämnas i kapitlet om elektriska kraftcentraler.
Andra hjälpapparater för en elektrisk installationsanläggning äro lamphållare,
armaturer, strömbrytare, omkastare, väggkontakter med anslutningsproppar etc.
Lamphållare och armaturer äro behandlade i kapitlet om »det elektriska ljuset». De vid
inom-husanläggningar använda dosströmbrytarna liksom omkastare och väggkontakter utföras
normalt för spänningar upp till 125 och 250 volt och för mindre strömstyrkor intill 25
ampère. De finnas i en mängd utföringsformer allt efter fabrikat, monteringssätt och
de ledningstyper, som skola anslutas. Dessa installationsdetaljer äro numera så allmänt
bekanta, att vi utan olägenhet kunna utesluta deras närmare beskrivning.
LEDNINGSANLÄGGNINGAR.
Distributionssystem. Med hänsyn till den strömart, som användes för
energifördelningen, kunna de elektriska anläggningarna uppdelas i två stora huvudgrupper, nämligen
likströms- och växélströmèanläggningar. De förra utföras i allmänhet som låg- eller
medel-spänningsanläggningar med en spänning understigande 1 000 volt och kunna därför
endast användas för mindre distributionsområden. Vid likströmssystemet kunna
elektriska ackumulatorer inkopplas för utjämning av belastningar och som reserv vid
eventuella fel. På grund av den vid likströmsgeneratorerna använda kommutatorn för
uttagandet av strömmen kan deras spänning ej utan stora svårigheter ökas över ett par
tusen volt.
För stora kraftöverföringar och för landsbygdselektrifiering användes uteslutande
växelström, emedan densamma ställer sig betydligt billigare än likström, då man utan
svårighet kan välja den ur överföringssynpunkt lämpligaste spänningen. Detta
möjlig-göres med tillhjälp av växelströmstransformatorer, som arbeta utan rörliga delar och
