LEDNINGSANLÄGGNINGAR. STATENS LEDNINGSNÄT.
281

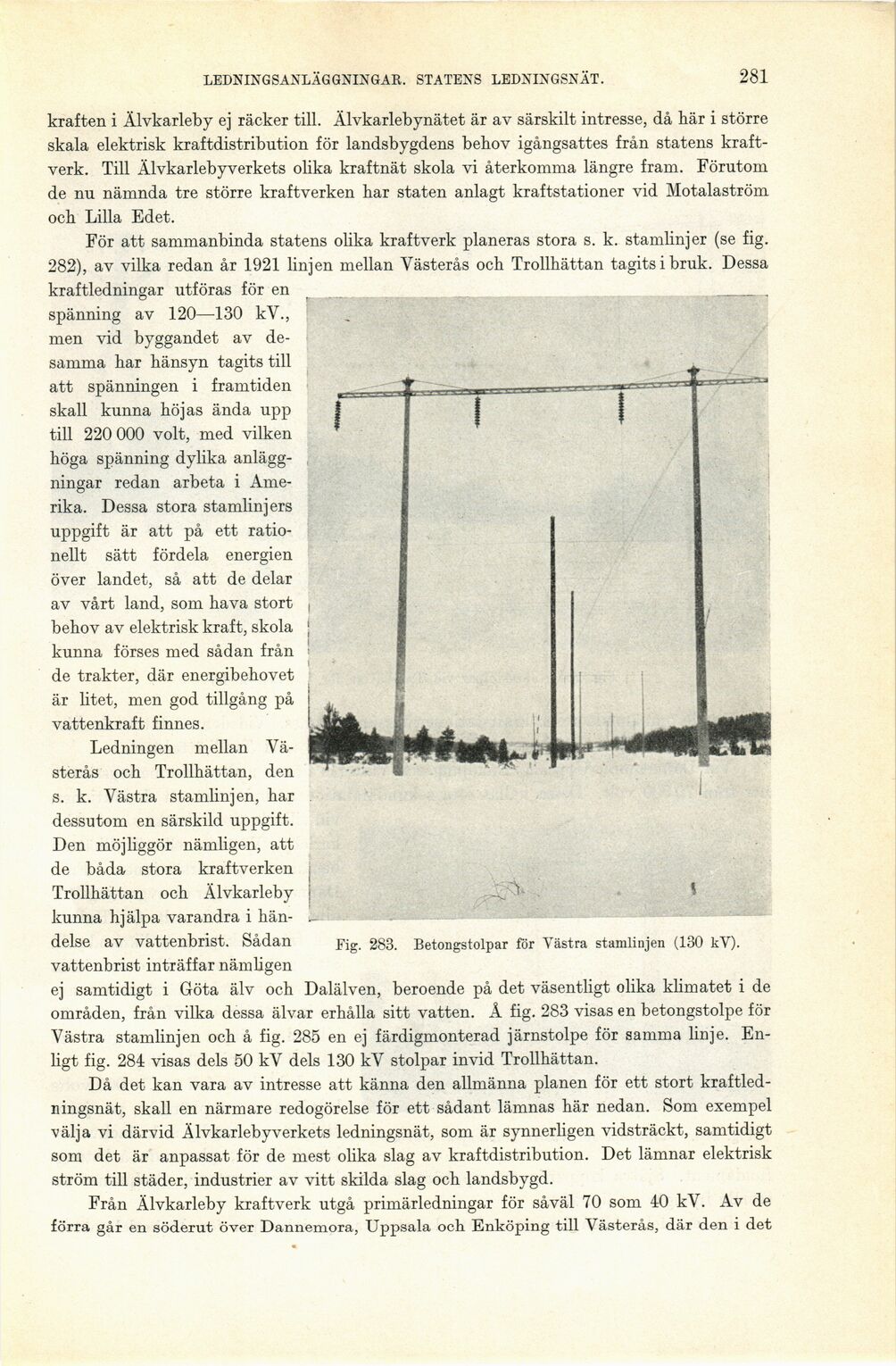

Fig. 283. Betongstolpar för Västra stamlinjen (130 kV).
kraften i Älvkarleby ej räcker till. Älvkarlebynätet är av särskilt intresse, då här i större
skala elektrisk kraftdistribution för landsbygdens behov igångsattes från statens
kraftverk. Till Älvkarlebyverkets olika kraftnät skola vi återkomma längre fram. Förutom
de nu nämnda tre större kraftverken har staten anlagt kraftstationer vid Motalaström
och Lilla Edet.
För att sammanbinda statens olika kraftverk planeras stora s. k. stamlinjer (se fig.
282), av vilka redan år 1921 linjen mellan Västerås och Trollhättan tagits i bruk. Dessa
kraftledningar utföras för en
spänning av 120—130 kV.,
men vid byggandet av
desamma har hänsyn tagits till
att spänningen i framtiden
skall kunna höjas ända upp
till 220 000 volt, med vilken
höga spänning dylika
anläggningar redan arbeta i
Amerika. Dessa stora stamlinjers
uppgift är att på ett
rationellt sätt fördela energien
över landet, så att de delar
av vårt land, som hava stort
behov av elektrisk kraft, skola
kunna förses med sådan från
de trakter, där energibehovet
är litet, men god tillgång på
vattenkraft finnes.
Ledningen mellan
Västerås och Trollhättan, den
s. k. Västra stamlinjen, har
dessutom en särskild uppgift.
Den möjliggör nämligen, att
de båda stora kraftverken
Trollhättan och Älvkarleby
kunna hjälpa varandra i
händelse av vattenbrist. Sådan
vattenbrist inträffar nämligen
ej samtidigt i Göta älv och Dalälven, beroende på det väsentligt olika klimatet i de
områden, från vilka dessa älvar erhålla sitt vatten. Å fig. 283 visas en betongstolpe för
Västra stamlinjen och å fig. 285 en ej färdigmonterad järnstolpe för samma linje.
Enligt fig. 284 visas dels 50 kV dels 130 kV stolpar invid Trollhättan.
Då det kan vara av intresse att känna den allmänna planen för ett stort
kraftledningsnät, skall en närmare redogörelse för ett sådant lämnas här nedan. Som exempel
välja vi därvid Älvkarlebyverkets ledningsnät, som är synnerligen vidsträckt, samtidigt
som det är anpassat för de mest olika slag av kraftdistribution. Det lämnar elektrisk
ström till städer, industrier av vitt skilda slag och landsbygd.
Från Älvkarleby kraftverk utgå primärledningar för såväl 70 som 40 kV. Av de
förra går en söderut över Dannemora, Uppsala och Enköping till Västerås, där den i det
